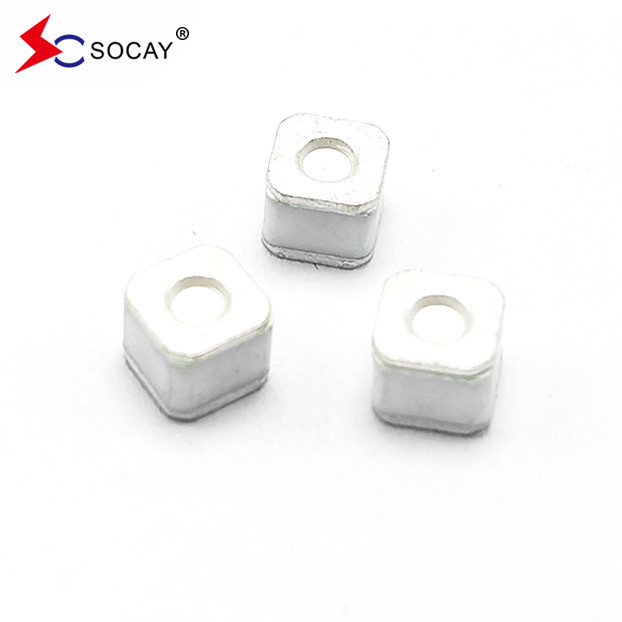

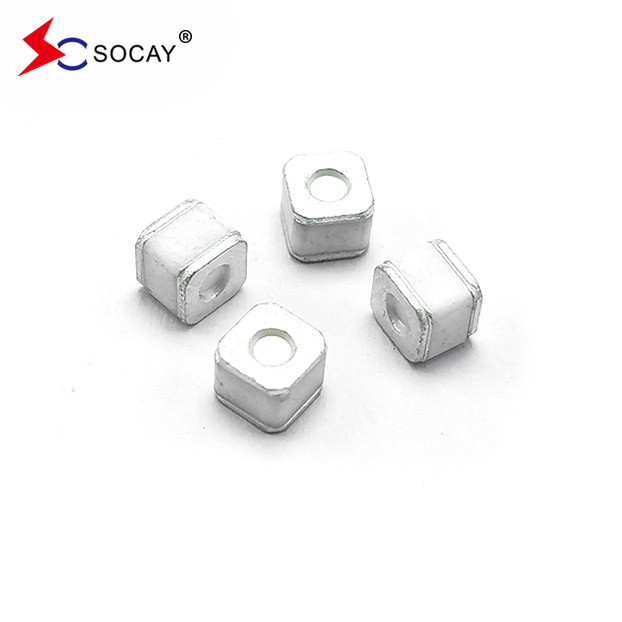

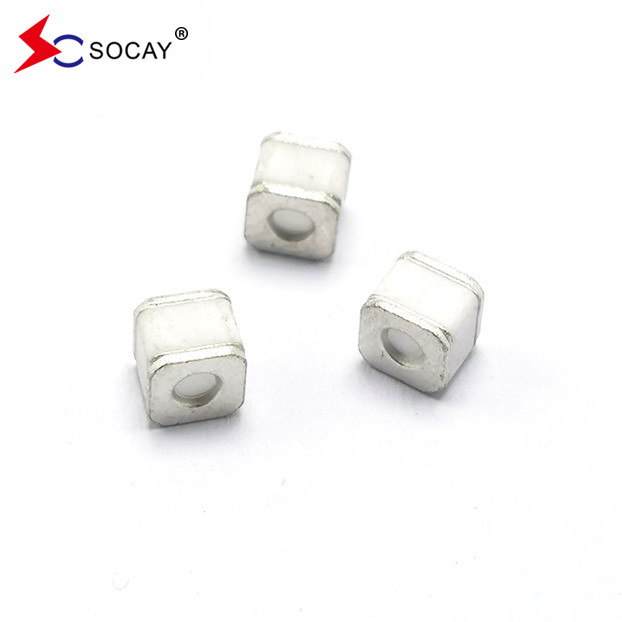

SOCAY Tubo de descarga de gás protetor contra sobretensões SC2E5-90LSMD, montador de superfície GDT
Ficha de dados:SC2E5-SMD_v2110.1.pdf
| Número da parte |
DC
Voltagem de arranque
|
Número máximo
Impulso
Voltagem
|
Resistência mínima ao isolamento |
Capacidade máxima |
Voltagem de arco |
Vida de serviço |
| |
|
|
|
|
|
Número nominal
Corrente de descarga por impulso
|
Corrente máxima de descarga de impulso |
Número nominalACorrente de descarga intermitente |
Impulso
A vida
|
| |
@100V/S |
@100V/μs |
@1KV/μs |
|
@ 1MHz |
@ 1A |
@8/20μs
± 5 vezes
|
@8/20μs
1 vez
|
@50Hz
1Sec.
10vezes
|
@10/1000μs
300 vezes
|
| SC2E5-75LSMD |
75V±20% |
< 500 V |
< 650 V |
1 GΩ (a 50 V DC) |
< 1,0 pF |
- 15 V |
5KA |
10KA |
5A |
100A |
| SC2E5-90LSMD |
90V±20% |
< 500 V |
< 650 V |
1 GΩ (a 50 V DC) |
< 1,0 pF |
- 15 V |
5KA |
10KA |
5A |
100A |
| SC2E5-150LSMD |
150V±20% |
< 500 V |
< 650 V |
1 GΩ (a 50 V DC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-200LSMD |
200 V±20% |
< 500 V |
< 650 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-230LSMD |
230 V ± 20% |
< 600 V |
< 700 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-300LSMD |
300V±20% |
< 700 V |
< 800 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-350LSMD |
350 V ± 20% |
< 700 V |
< 800 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-420LSMD |
420V±20% |
< 800 V |
< 950 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-470LSMD |
470V ± 20% |
< 900 V |
< 1000 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-600LSMD |
600V±20% |
< 1100 V |
< 1200 V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
| SC2E5-800LSMD |
800V±20% |
< 1200 V |
< 1400V |
1 GΩ (a 100 V CC) |
< 1,0 pF |
- 20 V |
5KA |
10KA |
5A |
100A |
|
Notas:
- Termos em conformidade com a UIT-T K.12 e com a GB/T 9043-2008
- No momento da entrega AQL 0,65 nível II, DIN ISO 2859
|
I:Sobre o tubo de descarga de gás
O tubo de descarga de gás, o nome completo de tubo de descarga de gás cerâmico, tubo de descarga de gás inglês, muitas vezes substituído pela abreviatura GDT, é um dispositivo de proteção contra ondas de ruptura,que tem sido amplamente utilizado na proteção contra raios dos sistemas de comunicaçãoOs tubos de descarga são frequentemente usados na primeira ou nas duas primeiras etapas de circuitos de proteção de vários níveis para descarregar relâmpagos instantâneos de sobrecorrente e limitar a sobrevoltagem.Uma vez que a resistência de isolamento entre os elétrodos do tubo de descarga é muito grande e a capacidade parasitária é muito pequenaA proteção contra raios das linhas de sinal tem vantagens claras.As principais deficiências das características de protecção do tubo de descarga são que o seu atraso no tempo de descarga é grande, a sensibilidade de ação não é ideal, e é difícil suprimir eficazmente ondas de relâmpago com uma grande inclinação ascendente.Há um problema de fluxo contínuo na proteção contra raios do sistema de alimentação.
II:Ingredientes principais
Tubo de porcelana em pó, eletrodo, gás inerte de elétrons, etc.
Características:
Classificação dos tubos de descarga de gás de cerâmica
1De acordo com o número de elétrodos, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de diodos e tubos de descarga de triodos.Então eles são chamados tubos de descarga de cerâmica.
2De acordo com o tamanho da aparência, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de chip e tubos de descarga plug-in.
3De acordo com a tensão de pulso do produto, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de pulso convencionais e tubos de descarga de pulso baixo.
Princípio de funcionamento do tubo de descarga de gás cerâmico
Os tubos de descarga de gás cerâmicos são selados com cerâmica e são compostos por dois ou mais eletrodos metálicos com lacunas no interior, preenchidos com gases inertes argônio e néon.Eles estão ligados em paralelo no circuitoQuando o dispositivo não opera, a resistência é muito alta e a capacitância equivalente é baixa. Pode ser considerado como um circuito aberto e quase não tem impacto no circuito.Quando há um pulso anormal, a resistência interna cai instantaneamente após atingir o valor da tensão de operação, e a corrente é liberada.Voltará automaticamente ao estado de alta resistência e o circuito funcionará normalmente..
Vantagens dos tubos de descarga de gás de cerâmica
1Antes da avaria (condução), é equivalente a um circuito aberto, com uma grande resistência e nenhuma ou muito pequena corrente de fuga;
2Após a avaria (condução), é equivalente a um curto-circuito, que pode passar uma grande corrente com uma queda de tensão muito pequena;
3A capacidade de corrente de pulso (corrente de pico) é muito grande; 2,5 kA~100 kA;
4Tem características de simetria bidirecional.
5O valor da capacitância é muito pequeno, inferior a 3 pF.
