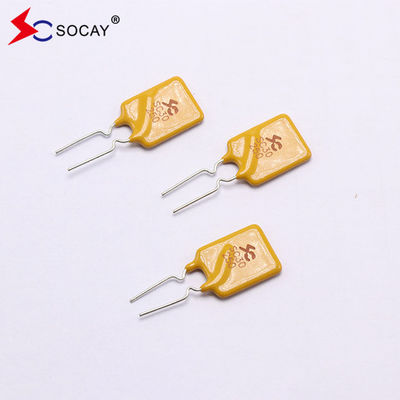

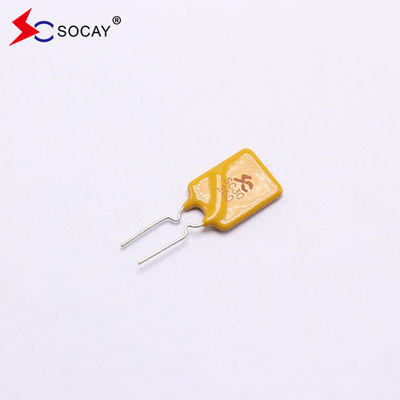

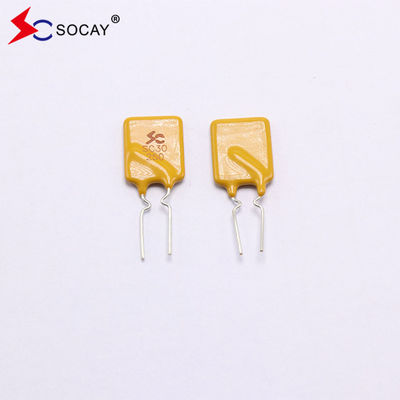

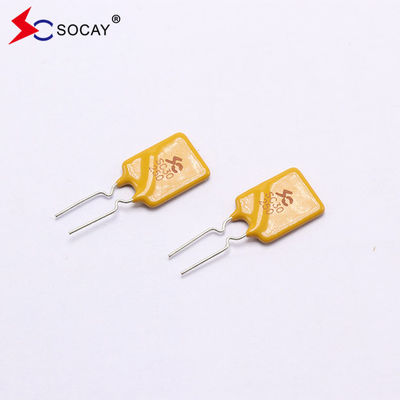

SC30-250SW0D 2.5A PPTC Fusível reiniciável Tensão máxima 30Vdc Cumprindo os Requisitos UL94V-0
Ficha de dados:SC30-250SW0D_v96.2.pdf
Parâmetros elétricos:
| Número da parte |
Eu mantenho A. |
I viagem (A) |
V max
(Vdc)
|
- Até ao máximo.
(A)
|
Pdtipo
(W)
|
Tempo máximo
Para Trip
|
Resistência |
| |
|
|
|
|
|
Corrente
(A)
|
Tempo
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Contacte-nos se precisar de folha de dados completa ou de mais informações.
Características do produto dos fusíveis reiniciáveis:
A diferença mais óbvia entre os fusíveis resetáveis de polímero e os fusíveis comuns são as suas características resetáveis.um fusível de polímero reiniciável pode fornecer proteção contra sobrecorrência muitas vezes enquanto um fusível regular deve ser substituído uma vez que explode para o circuito funcionar corretamenteEm ambientes sobreaquecidos e sobreumidos, algumas características dos fusíveis reiniciáveis de polímero podem ser danificadas; em condições normais de armazenagem,a vida útil dos fusíveis de polímero reiniciáveis pode ser considerada ilimitada.
Seleção do fusível reiniciável:
Ao selecionar o PPTC, devem, em geral, ser seguidos os seguintes princípios e o modelo adequado deve ser selecionado com base na tensão máxima de funcionamento V da linha,corrente de funcionamento normal I, a corrente de falha IF e a temperatura ambiente máxima TMAX. Na temperatura ambiente máxima de funcionamento TMAX, devem ser respeitadas as seguintes condições:
1. Selecção da corrente de manutenção IH: a corrente de manutenção IH é ligeiramente superior à corrente de funcionamento I;
2. Seleção da corrente de falha IF: a corrente de falha IF deve ser maior que a corrente de desencadeamento IT e menor que a corrente máxima I max;
3. Tensão máxima V max: a tensão máxima V max é maior que a tensão de funcionamento da linha.
Gráfico de variação da temperatura IAguardar(A):
| Temperatura de funcionamento ambiente |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Redução percentual |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedimentos de ensaio e requisitos:
| Teste |
Condições de ensaio |
Critérios de aceitação/rejeição |
| Resistência |
No ar imóvel @25±2°C |
Rmin≤R≤Rmax |
| Mantenha corrente |
60 min, em Ihold, no ar imóvel @25±2°C |
Sem viagem. |
| Tempo de viagem |
Corrente especificada, Vmax, @25±2°C |
T≤Tempo máximo de viagem |
| Ciclo de vida da viagem |
Vmax, Imax, 100 ciclos |
Sem arco ou queimação |
| Perseverança na viagem |
Vmax, 24 horas |
Sem arco ou queimação |
Especificações físicas:
| Material de chumbo |
0.03-1.85A Aço revestido de cobre
2.50-5.00A Cobre revestido de estanho
|
| Características da solda |
Capacidade de soldar de acordo com o MIL-STD-202, método 208E |
| Material isolante |
O polímero epóxi curado, retardador de chama, cumpre os requisitos da norma UL 94V-0. |
| Rótulo do dispositivo |
Marcado com SC, tensão, corrente nominal |
Embalagem Quantidade:
| Número da parte |
Quantidade (pcs/rolo) |
| SC30-250SW0D |
1000 |
Aplicação
Produtos digitais, câmaras, telefones celulares, quadros fotográficos, painéis de controlo, brinquedos, lcds, fontes de alimentação,
Equipamento de comunicação, produtos de segurança, áudio, conversores.
