Name: SE03N6L01GZ ESD Array Proteção ESD de baixa capacidade Voltagem de funcionamento 3.3V
Brand: SOCAY
SKU: Se o produto não estiver em conformidade com o artigo 6.o, n.o 1, do Regulamento (CE) n.o 1235/2009,
Rating: 4.5 (179 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Arrays de ESD

Pacote de componentes: DFN1006-2L

Vrwm (máximo): 3.3V

Vbr (min.): 5.0V

Vbr (máximo): 6.5V

- Não.: 1mA

Ir (max.): 1.0 μA

Vc (tipo) (Ipp=1A): 9,0 V

Vc (tipo) (Ipp=5A): 19.0V

Cj (tipo): 0.4pF

Destacar:

Arquivo ESD 3.3V

Arquivo ESD de baixa capacidade

Proteção ESD de baixa capacidade

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: Se o produto não estiver em conformidade com o artigo 6.o, n.o 1, do Regulamento (CE) n.o 1235/2009,

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

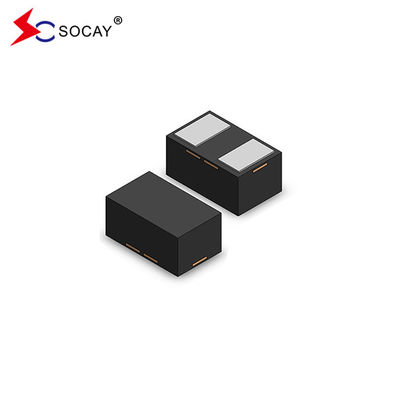

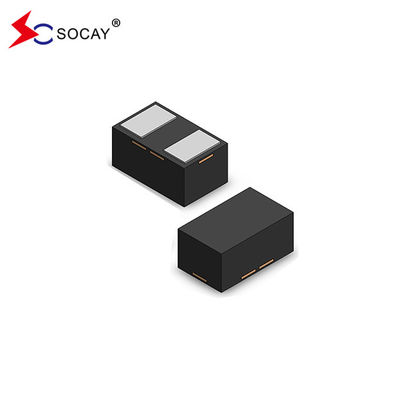

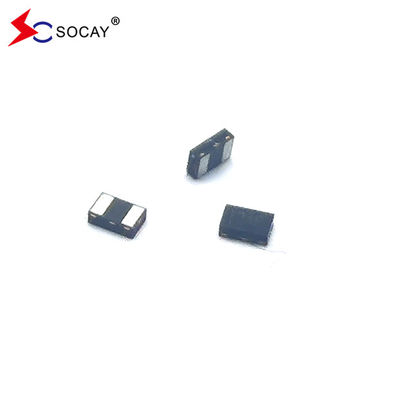

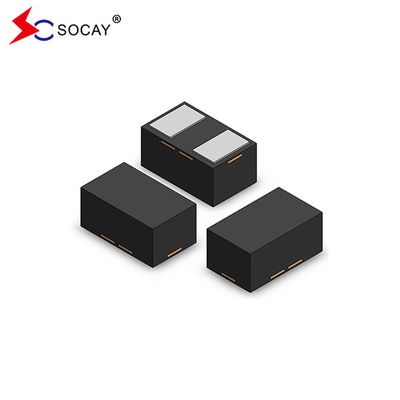

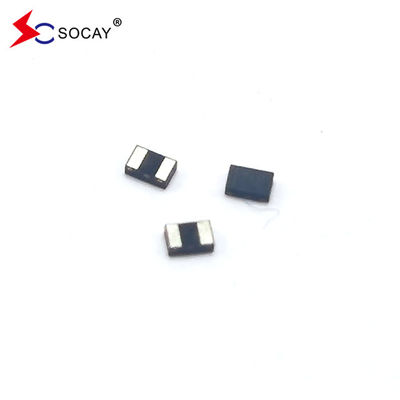

Galeria

SE03N6L01GZ ESD Array Proteção ESD de baixa capacidade Voltagem de funcionamento 3.3V

Descrição de produto

Equipamento de proteção contra ESD de baixa capacidade SE03N6L01GZ Tensão de funcionamento 3.3V

Arrays ESD DATASHEET:Se não estiverem disponíveis, não podem ser utilizadas.1.pdf

Características das matrias ESD:

Voltagem de funcionamento: 3,3 V
Baixa fuga: nA Nível
Baixa capacidade
Voltagem de fixação extremamente baixa
Compatível com a RoHS

Aplicações de matrizes ESD:

Telefone celular e acessórios
Interface visual digital (DVI)
Circuitos de RF
Portão de exibição
Portas USB
Portos MDDI
PCI Express

Características mecânicas das matrizes ESD:

DFN1006 (1.0x0.6x0.5mm) Embalagem
Peso 0,5 miligramas (aproximadamente)
Quantidade por rolo: 10.000 pcs
Tamanho do rolo: 7 polegadas
Finalização livre de chumbo

Diagrama funcional de matrizes ESD:

SE03N6L01GZ ESD Array Proteção ESD de baixa capacidade Voltagem de funcionamento 3.3V 0

Arrays ESD Classificações máximas absolutas (T)_A= 25°C, salvo indicação em contrário):


Símbolo	Parâmetro	Valor	Unidades
T_L	Temperatura de solda por chumbo	260 (10 segundos)	oC
T_OP	Intervalo de temperatura de funcionamento	-55 a +125	°C
T_GST	Intervalo de temperatura de armazenamento	-55 a +150	°C
V_ESD	ESD por IEC61000-4-2 (Ar)	± 25	kV
	ESD de acordo com a norma IEC61000-4-2 (contacto)	± 25

Características elétricas (T_A=25°C, salvo indicação em contrário):

Parâmetro	Símbolo	Condições	Minha.	Tipo.	Max. - O quê?	Unidades
Voltagem de funcionamento inversa	VRWM	- Não.	- Não.	- Não.	3.3	V
Tensão de ruptura	VBR	IT = 1mA	5.0	- Não.	6.5	V
Corrente de vazamento	IR	VRWM = 3,3 V	- Não.	- Não.	1.0	μA
Voltagem de travagem	VC	IPP = 1A, tP = 8/20μs	- Não.	9.0	- Não.	V
Voltagem de travagem	VC	IPP = 5A, tP = 8/20μs	- Não.	19.0	- Não.	V
Capacidade de junção	CJ	VR = 0V, f = 1MHz	- Não.	0.4	- Não.	pF

Arrays ESD Curvas Características:

Figura 1.8/20 us Forma de onda de pulso

Fig. 2.ESDPulceWaveforma(De acordo com a IEC 61000-4-2)

DFN1006-2L Esboço e dimensões do pacote:

Símbolo	Milímetros		Centimetros
	Minha.	Max. - O quê?	Minha.	Max. - O quê?
A	0.450	0.550	0.018	0.022
A1	0.010	0.070	0.000	0.003
D	0.950	1.050	0.037	0.041
E	0.550	0.650	0.022	0.026
D1	0.450 REF		0.018 REF
E1	0.400 REF		0.016 REF
b	0.275	0.325	0.011	0.013
e	0.675	0.725	0.027	0.029
L	0.275	0.325	0.011	0.013
L1	0.010 REF		0.000 REF

SE03N6L01GZ ESD Array Proteção ESD de baixa capacidade Voltagem de funcionamento 3.3V 3
