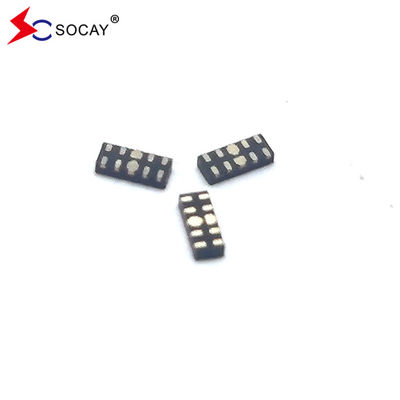

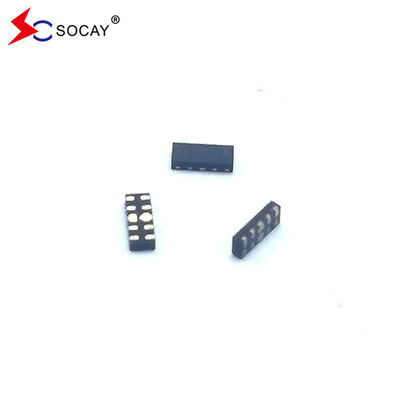

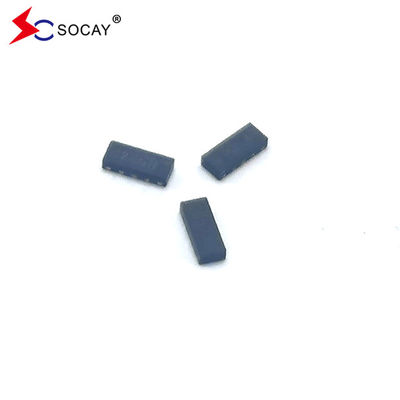

Name: DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 4.9 (127 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Arrays de ESD

Pacote de componentes: DFN2510-10L

Vrwm (máximo): 5.0V

Vbr (min.): 6.0V

Ir (max.): 1.0 μA

- Não.: 1mA

Vc (tipo) (Ipp=1A): 10 V

Vc (tipo) (Ipp=4A): 13V

Cj (tipo) entre I/O e GND: 0.6pF

Cj (tipo) entre I/O e I/O: 0.4pF

Destacar:

DFN2510-10L Arquivo ESD

Arquivo ESD 5.0V

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SE05NRD34GU

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD

Descrição de produto

DFN2510-10L ESD Arrays SE05NRD34GU Voltagem de trabalho 5.0V Para proteção ESD

Arrays ESD DATASHEET:Seiscentos e cinquenta e cinco1.pdf

Características das matrias ESD:

Tensão de funcionamento: 5,0 V
Baixa capacitância: 0,60 pF (típica)
Corrente de baixa fuga: 1,0μA @ V_RWM
Baixa tensão de travagem
Tempo de resposta < 1 ns

Aplicações de matrizes ESD:

USB 3.0USB 2.0
HDMI 1.3/1.4, Mostre a porta 1.3, eSATA
Interface de exibição unificada (UDI)
Interface visual digital (DVI)
Interfaces em série de alta velocidade

Características mecânicas das matrizes ESD:

Pacote DFN2510-10L
Classificação de inflamabilidade do composto de moldagem: UL 94V-0
Quantidade por bobina: 3000 pcs
Tamanho do rolo: 7 polegadas

Diagrama funcional de matrizes ESD:
DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD 0

Arrays ESD Classificações máximas absolutas (T)_A= 25°C, salvo indicação em contrário):

Símbolo	Parâmetro	Valor	Unidades
TLST	Temperatura de solda por chumbo	260 (10 segundos)	°C
TSTG	Intervalo de temperatura de armazenamento	-55 a +150	°C
- O que foi?	Intervalo de temperatura de funcionamento	-55 a +125	°C
VESD	ESD de acordo com a IEC 61000-4-2 ((Air)	± 20	KV
	ESD de acordo com a IEC 61000-4-2 (Contacto)	± 15

Características da curva IV:
DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD 2

Símbolo	Parâmetro
IPP	Corrente máxima de pulso de pico inverso
VC	Tensão de travagem @ IPP
VRWM	Voltagem inversa de pico de funcionamento
IR	Corrente máxima de vazamento reverso @ VRWM
VBR	Tensão de ruptura @ IT
IT (em inglês)	Corrente de ensaio
Se	Corrente para a frente
VF	Voltagem para a frente @ IF

Características elétricas (TA = 25°C, salvo especificação em contrário):

Símbolo	Condição de ensaio	Número mínimo	Tipico	Número máximo	Unidades
VRWM	Qualquer pin de entrada/saída para o GND	- Não.	- Não.	5.0	V
IR	VRWM=5V, T=25°C Qualquer pin de entrada/saída para o GND	- Não.	- Não.	1.0	μA
VBR	IT = 1mA Qualquer pin de entrada/saída para o GND	6.0	- Não.	- Não.	V
VC	IPP=1A, tp=8/20μs Qualquer pin de entrada/saída para o GND	- Não.	10	- Não.	V
VC	IPP=4A, tp=8/20μs Qualquer pin de entrada/saída para o GND	- Não.	13	- Não.	V
CJ	VR=0V, f=1MHz Entre I/O e GND	- Não.	0.60	- Não.	pF
CJ	VR=0V, f=1MHz Entre I/O e I/O	- Não.	0.40	- Não.	pF

Informações sobre aplicações de matrizes ESD:
DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD 3
Layout Top View para HDMI Interface comSE05NRD34GU

DFN2510-10L Esboço e dimensões do pacote:

Símbolo	Dimensões em milímetros
	Minha.	Não.	Max. - O quê?
A	0.45	0.50	0.55
A1	- Não.	0.02	0.05
b	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
- Não.	2.00 BSC
E	0.95	1.00	1.05
L	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD Array SE05NRD34GU Tensão de trabalho 5.0V Para proteção ESD 5
