Name: 3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD
Brand: SOCAY
SKU: SE03D3D01GW
Rating: 4.8 (197 reviews)

3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Arrays de ESD

Pacote do produto: SOD-323

Vrwm (máximo): 3.3V

Vbr (min.): 4.0V

Ir (max.): 0.1μA

- Não.: 1mA

Vc (máximo) (Ipp=1A): 7.8V

Vc (máximo) (Ipp=17A): 19.5V

Cj (tipo): 0.8pF

Polaridade: Bidirecional

Destacar:

3.3V ESD Array

TVS ESD Array

3.3V TVS Diodo para Proteção ESD

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SE03D3D01GW

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

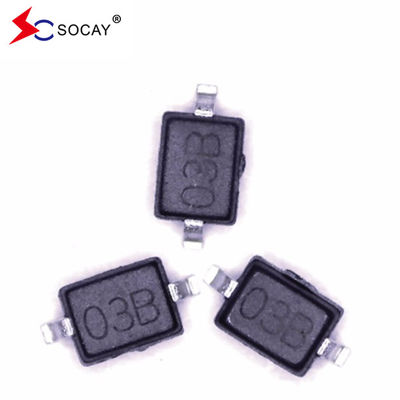

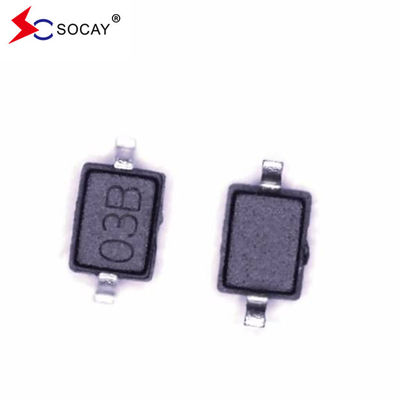

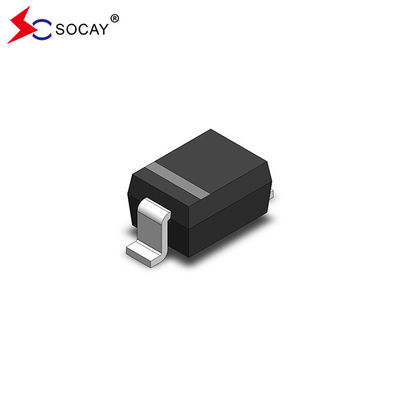

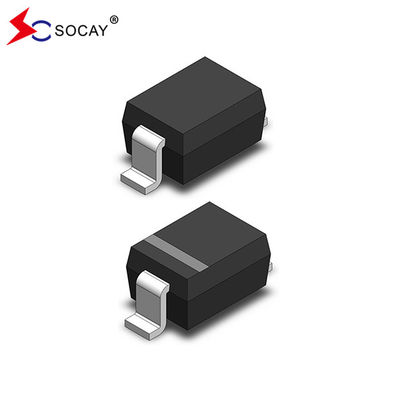

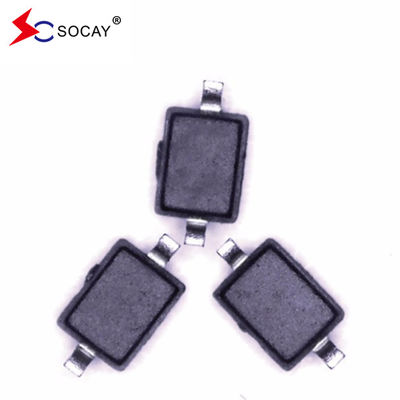

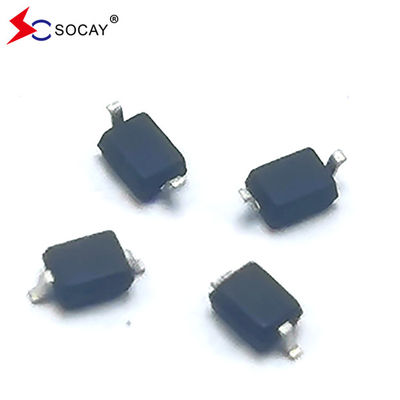

3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD

Descrição de produto

3.3V Diodo de Proteção ESD SE03D3D01GW Supressores de Voltagem Transiente para Proteção ESD

Diodo de protecção ESDFicha de dados:- Não, não.1.pdf

Diodo de protecção ESDCaracterísticas:

IEC 61000-4-2 (ESD) ±25kV (ar),±25kV (contato)
IEC61000-4-4 (EFT) 40A (5/50ηs)
Proteger uma linha de E/S (bidireccional)
Baixa tensão de travagem
Tensão de funcionamento: 3,3 V
Corrente de baixa fuga
Tempo de resposta é < 1ns

Diodo de protecção ESDAplicações:

Telefone celular e acessórios
Equipamento baseado em microprocessadores
Assistentes digitais pessoais (PDA)
Notebooks, Desktops e Servidores
Instrumentação portátil
Periféricos
Interface USB

Diodo de protecção ESDCaracterísticas mecânicas:

Pacote SOD-323
Classificação de inflamabilidade: UL 94V-0
Embalagem: 3000 PCS / fita e bobina
Garantida soldagem a altas temperaturas: 260°C/10s
Tamanho do rolo: 7 polegadas
Material: isento de halogênio

Diodo de protecção ESD Configuração do pin:

3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD 0

Diodo de protecção ESDClassificações máximas absolutas (T_A= 25°C, salvo indicação em contrário):

Parâmetro	Símbolo	Valor	Unidades
ESD por IEC 61000−4−2 (Ar) ESD por IEC 61000−4−2 (Contacto)	VESD	± 25 ± 25	KV
Intervalo de temperatura de funcionamento	TJ	-55 ~ +150	°C
Intervalo de temperatura de armazenamento	TSTG	-55 ~ +150	°C
Temperatura de soldagem por chumbo	TL	260	°C

Diodo de protecção ESDCaracterísticas elétricas (TA = 25°C, salvo especificação em contrário):

Número da parte

VRWM

(V)

(Max)

(V)

(Min)

IT (em inglês)

(mA)

VC @ 1A

(V)

(Max)

VC (V)

(μA)

(Max)

(pF)

(tipo)

(Max)

(@A)

SE03D3D01GW

3.3

4.0

7.8

19.5

0.1

0.8

EletrodomésticosCaracterísticassCurvas:
Figura 1. Forma de onda do pulso
3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD 1

Figueira2.Potência de Pico de Pulso Não Repetitivo versus Tempo de Pulso

Figueira3. Curva de redução de potência

Figueira4.Capacidade de junção vs.Voltagem inversa.
3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD 4

SOD-323 Esboço e dimensões do pacote:

Símbolo	Dimensões em milímetros
	Minha.	Max. - O quê?
A	- Não.	1.00
A1	0.00	0.10
A2	0.80	0.90
b	0.25	0.35
c	0.08	0.15
D	1.20	1.40
E	1.60	1.80
E1	2.50	2.70
e	1.80	2.04
L	0.475 REF
L1	0.25	0.40
θ	0°	8°

3.3V ESD Array Transient Voltage Suppressors TVS Diodo para Proteção ESD 6
