Name: SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485
Brand: SOCAY
SKU: SM712
Rating: 4.8 (196 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Arrays de ESD

Pacote: SOT23-3L

Vrwm (máximo): 7V/12V

Vbr (min.): 7.5V/13.3V

Ir (max.): 1μA

- Não.: 1mA

Vc (máximo) (Ipp=12A/17A): 35V/22V

Cj (máximo) (Vr=0V): 75pF

Cj (tipo) (Vr=Vrwm): 45 pF

Polaridade: Bidirecional

Destacar:

SOT23-3L ESD Array

Arquivo SOT-23 ESD

Diodo SM712 TVS

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SM712

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

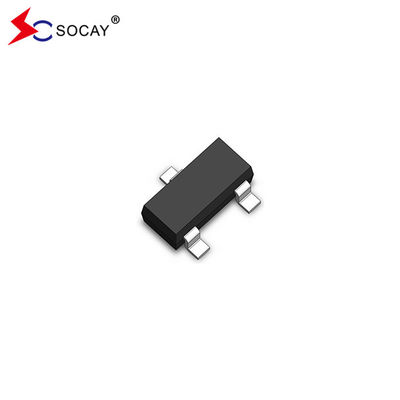

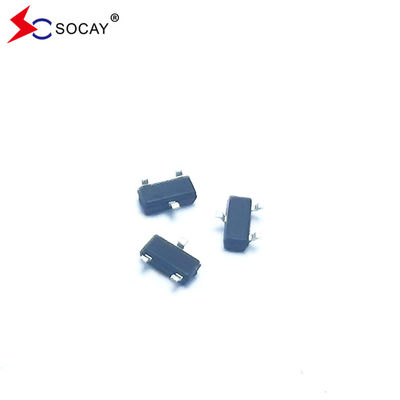

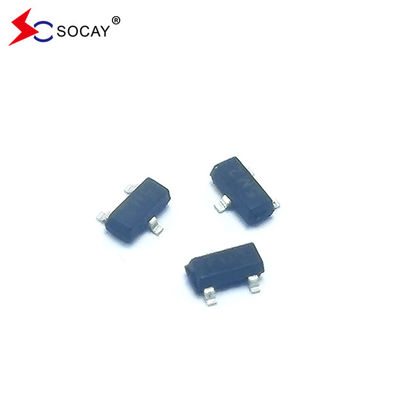

SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485

Descrição de produto

SOT23-3L SOT-23 Pacote ESD Arrays SM712 Proteção de Transceptores RS485

Arrays ESD DATASHEET:- Sim, senhor.1.pdf

Arrays de ESDCaracterísticas:

400 watts de potência máxima de pulso (t)_p=8/20μs)
Protege duas linhas de -7V a +12V
Baixa capacidade
Baixa tensão de travagem
Tecnologia de avalanche de silício em estado sólido

Compatibilidade IEC (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (ar), ±8kV (contato)
IEC 61000-4-4 (EFT) 40A (5/50ns)

Arrays de ESDAplicações:

Proteção de transceptores RS-485 com gama de modo comum alargada
Sistemas de segurança
Máquinas de caixa automática
Sistemas de HFC
Redes

Arrays de ESD Características mecânicas:

Pacote JEDEC SOT-23
Classificação de inflamabilidade dos compostos de moldagem: UL 94V-0
Embalagem: fita e bobina por EIA 481
Quantidade por bobina: 3000 pcs

Diagrama de circuito de matrizes ESD:
SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485 0

ESDArraysConfiguração esquemática e PIN:

ESDArraysClassificações máximas absolutas (T_A= 25°C, salvo indicação em contrário):

Classificação	Símbolo	Valor	Unidades
Potência de pulso de pico (tp=8/20μs)	PPA	400	W
Temperatura de solda por chumbo	TL	260 (10 segundos)	°C
Corrente de pulso de pico (tp=8/20μs)	IPP	17/12	A
Temperatura de funcionamento	TJ	-55 a +125	°C
Temperatura de armazenamento	TSTG	-55 a +150	°C

Características da curva IV:
SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485 2

Símbolo	Parâmetro
IPP	Corrente máxima de pulso de pico inverso
VC	Tensão de travagem @ IPP
VRWM	Voltagem inversa de pico de funcionamento
IR	Corrente máxima de vazamento reverso @ V_RWM
VBR	Tensão de ruptura @ IT
IT (em inglês)	Corrente de ensaio
Se	Corrente para a frente
VF	Voltagem para a frente @ IF

ESDArraysCaracterísticas elétricas do diodo (TA = 25°C, salvo especificação em contrário):

Parâmetro	Símbolo	Condições	Pins 1 a 3 e 2 a 3 12 V TVS			Pins 3 a 1 e 3 a 2 (7V TVS)			Unidades
			Min.	Tipo	Max.	Min.	Tipo	Max.
Voltagem de parada inversa	VRWM	Pin 3 a 1 ou Pin 2 a 1	- Não.	- Não.	12	- Não.	- Não.	7	V
Voltagem de ruptura inversa	VBR	IT = 1mA	13.3	- Não.	- Não.	7.5	- Não.	- Não.	V
Corrente de vazamento inversa	IR	VR = VRWM	- Não.	- Não.	1	- Não.	- Não.	1	μA
Voltagem de travagem	VC	IPP = 12A, tp = 8/20μs	- Não.	30	35	- Não.	- Não.	- Não.	V
		IPP = 17A, tp = 8/20μs	- Não.	- Não.	- Não.	- Não.	18	22	V
Capacidade de junção	Cj	VR = 0V, f = 1MHz	- Não.	- Não.	75	- Não.	- Não.	75	pF
		VR = VRWM, f = 1MHz	- Não.	45	- Não.	- Não.	45	- Não.	pF

SO23-3L Esboço e dimensões do pacote:
SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485 3

Símbolo	Milímetros		Centimetros
	Minha.	Max. - O quê?	Minha.	Max. - O quê?
A	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
e	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Pacote ESD Matrix SM712 TVS Proteção por diodo dos transceptores RS485 4
