Name: 20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote
Brand: SOCAY
SKU: SS12A
Rating: 4.8 (118 reviews)

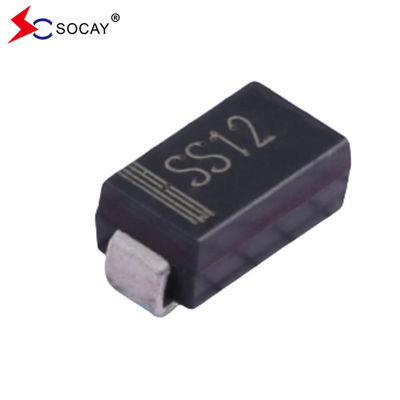

20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote

5000 peças

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Diodo de barreira de Schottky

Tipo de embalagem: DO-214AC (SMA)

VRRM: 20 V

Vrms: 14V

VDC: 20 V

SE (AVOIRDUPOIS): 1A

IFSM: 40A

dv/dt: 10000 V/μs

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS12A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

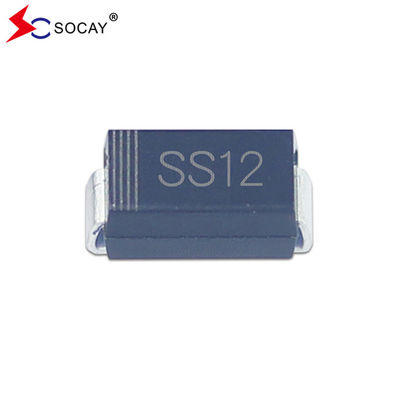

20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote

Descrição de produto

20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote

Diodo de barreira de Schottky FOLHA DE DADOS:SS12A~SS120A ((SMA)_v2211.1.pdf

Características do diodo de barreira de Schottky:

Pacote de baixo perfil
Ideal para colocação automatizada
Tempo de recuperação inversa ultrarápido
Baixas perdas de energia, alta eficiência
Baixa queda de tensão para a frente
Capacidade de alta onda
Soldadura a alta temperatura:
260°C/10 segundos nos terminais

Componente em conformidade com o RoHS 2002/95/1 e o RAEE 2002/96/CE

Dados mecânicos do diodo de barreira Schottky:

Caso: JEDEC DO-214AC plástico moldado
Terminais: soldados, soldáveis de acordo com o J-STD-002B e o JESD22-B102D
Polaridade: banda de laser indica o extremo do cátodo

Diodo de barreira de Schottky Nivel de classificação e características principais:

Eu..._{F (((AV)}	1.0A
V_RRM	20 V a 200 V
Eu..._FSM	40A
V_F	00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
T_{J Max.}	125°C

Diodo de barreira de Schottky (T_A= 25°C, salvo indicação em contrário):

Números	Símbolo	SS12A	SS13A	SS14A	SS15A	SS16A	SS18A	SS110A	SS115A	SS120A	Unidade
Pico máximo repetitivo tensão inversa	V_RRM	20	30	40	50	60	80	100	150	200	V
Tensão máxima RMS	V_RMS	14	21	28	35	42	56	70	105	140	V
CC máximo tensão de bloqueio	V_DC	20	30	40	50	60	80	100	150	200	V
Previsão média máxima corrente retificada	Eu..._F_(AV)	1									A
Corrente máxima de onda para a frente 80,3 ms de meia onda sinusoidal única Superpostos sobre a carga nominal	Eu..._FSM	40									A
Taxa de variação da tensão (classificado V)_R)	dv/dt	10000									V/μs
Resistência térmica de junção com chumbo^(a)	R_θJL	35									°C/W
Junção de funcionamento e armazenamento faixa de temperatura	T_JT_GST	¢65 a +125									°C
Nota 1: Montado em PCB com uma área de almofada de cobre de 0,2 x 0,2 ′′ (5,0 x 5,0 mm).

Características elétricas do diodo de barreira de Schottky (T)_A= 25°C, salvo indicação em contrário):

Números	Condições de ensaio		Símbolo	SS12A	SS13A~ SS14A	SS15A~ SS16A	SS18A~ SS110A	SS115A~ SS120A	Unidade
Voltagem para a frente instantânea	IF=1,0A(2)		VF	0.50	0.55	0.70	0.85	0.95	V
Corrente inversa	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Nota 2: Ensaio de pulso: largura de pulso de 300 μs, 1% do ciclo de funcionamento.

Diodo de barreira Schottky SS12A Dimensões do diodo:

20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote 0

Diodo de barreira Schottky SS12A Aviso:

O produto destina-se a ser utilizado em aplicações electrónicas gerais.
O produto deve ser trabalhado menos do que as qualificações; se ultrapassado, pode causar danos permanentes ou introduzir mecanismos de falha latente.
Os valores máximos absolutos são valores nominais e não devem ser excedidos durante o funcionamento.

Eu..._{F (((AV)}Recomendamos que a corrente no pior dos casos não seja superior a 80%.

Eu..._FSM: Esta classificação especifica a corrente de pico não repetitiva, aplicada apenas para uma operação anormal, que é geral durante a vida útil do dispositivo.

T_J: Para garantir uma elevada fiabilidade, deve-se diminuir esta classificação quando se utiliza um dispositivo._Jde temperatura inferior a 100°C.

20V Repetitivo Pico Voltagem Reversa SS12A Schottky Diodo de Barreira SMA Pacote 1
