Name: Pacote SMD Rectificador Schottky 60 V SS16A Diodo Schottky DO-214AC
Brand: SOCAY
SKU: SS16A
Rating: 5 (189 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do componente do produto: Diodo de Schottky

Pacote: DO-214AC (SMA)

Max. VRRM: 60 V

Max. VRMS: 42 V

Max. VDC: 60 V

Max. IF(AV): 1A

SS16A IFSM: 40A

dv/dt (VR classificada): 10000 V/μs

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS16A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

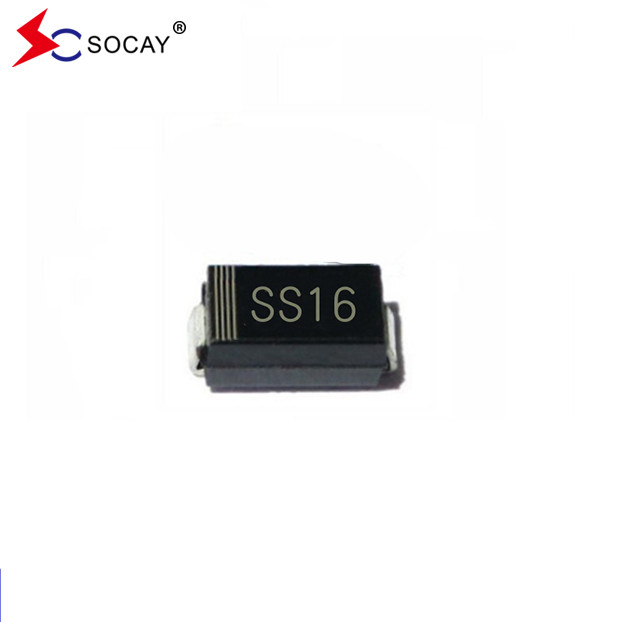

Pacote SMD Rectificador Schottky 60 V SS16A Diodo Schottky DO-214AC

Descrição de produto

Pacote SMD Rectificador Schottky 60V SS16A Diodo Schottky DO-214AC

Diodo de barreira de Schottky FOLHA DE DADOS:SS12A~SS120A ((SMA)_v2211.1.pdf

SS16A Propriedades do diodo Schottky:

Schottky Rectifier SS16A, tem um pacote de baixo perfil
É ideal para colocação automática.
Além disso, o seu tempo de recuperação inversa é ultra rápido.
Schottky Rectifier SS16A tem baixas perdas de energia e alta eficiência
Não só baixa queda de voltagem para a frente
Mas também a capacidade de onda é alta
T_^LSoldagem a alta temperatura: 260°C/10 segundos nos terminais
Este componente SS16A do retificador Schottky está em conformidade com o RoHS 2002/95/1 e o RAEE 2002/96/CE.

SS16A Parâmetros físicos do diodo Schottky:

Rectificador Schottky SS16A Caixa: JEDEC DO-214AC plástico moldado
Os terminais: soldados, soldáveis de acordo com o J-STD-002B e o JESD22-B102D
A sua polaridade: banda de laser denota a extremidade do cátodo

SS16A Diodo Schottky Principais classificações e propriedades:

Diodo Schottky I_{F (((AV)}	1.0A
Diodo Schottky V_RRM	20 V a 200 V
Corrente máxima de onda para a frenteEu..._FSM	40A
SBD V_F	00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
SS16A T_{J Max.}	125°C

Diodo Schottky Dados máximos de classificação e térmicos (T_A= 25°C, salvo indicação em contrário):

Schottky Números	Símbolo	SS12A	SS13A	SS14A	SS15A	SS16A	SS18A	SS110A	SS115A	SS120A	Unidade
Schottky Max. pico repetitivo tensão inversa	Schottky V_RRM	20	30	40	50	60	80	100	150	200	V
Diodo Schottky Max. Tensão RMS	Schottky V_RMS	14	21	28	35	42	56	70	105	140	V
Max. DC tensão de bloqueio	Schottky V_DC	20	30	40	50	60	80	100	150	200	V
Schottky Max. Avançado médio corrente retificada	Eu..._F_(AV)	1									A
Diodo de Schottky Corrente de sobretensão de pico para a frente	Schottky I_FSM	40									A
Diodo Schottky Taxa de variação da tensão (classificado V)_R)	dv/dt	10000									V/μs
Schottky Resistência térmica^(a)	R_θJL	35									°C/W
Diodo Schottky T_JT_GST	T_JT_GST	¢65 a +125									°C
Nota 1:O Schottky éMontado em PCB com áreas de almofada de cobre de 0,2 x 0,2 ′′ (5,0 x 5,0 mm).

Dados elétricos do diodo Schottky (T)_A= 25°C, salvo indicação em contrário):

Produtos de diodos Schottky	Condições de Schottky		Símbolo	SS12A	SS13A~ SS14A	SS15A~ SS16A	SS18A~ SS110A	SS115A~ SS120A	Unidade
Voltagem para a frente instantânea	O número de veículos aéreos		VF	0.50	0.55	0.70	0.85	0.95	V
Diodo Schottky Ir	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Nota 2: Ensaio de pulso de diodo Schottky: largura de pulso de 300 μs, ciclo de funcionamento de 1%.

SS16A Dimensões do diodo Schottky:

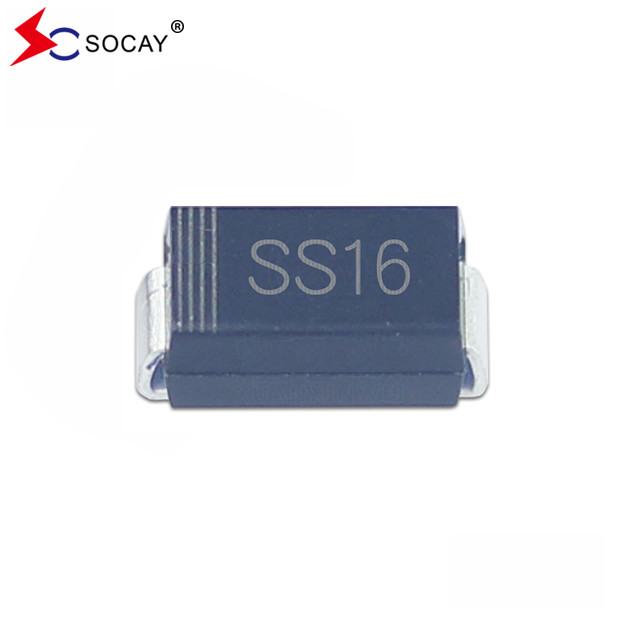

Pacote SMD Rectificador Schottky 60 V SS16A Diodo Schottky DO-214AC 0

SS16A Diodo Schottky Notas:

O produto SS16A Schottky Diode destina-se a ser utilizado em aplicações electrónicas gerais.
Produto SS16A Diodo Schottky deve ser trabalhado menos do que os valores nominais; se o SS16A for excedido, pode causar danos permanentes ou introduzir mecanismos de falha latente.
Os valores máximos absolutos do SS16A são valores nominais e não devem ser excedidos durante o funcionamento.

Eu..._{F (((AV)}Aconselhamos que a corrente do produto no pior dos casos não seja superior a 80%.

Eu..._FSM: Esta classificação de SS16A especifica a corrente de pico não repetitiva.

T_J: Desvalorize esta classificação de SS16A Schottky Diode quando utilizar um dispositivo, a fim de garantir uma elevada fiabilidade._Jde 100 °C min.

Pacote SMD Rectificador Schottky 60 V SS16A Diodo Schottky DO-214AC 1
