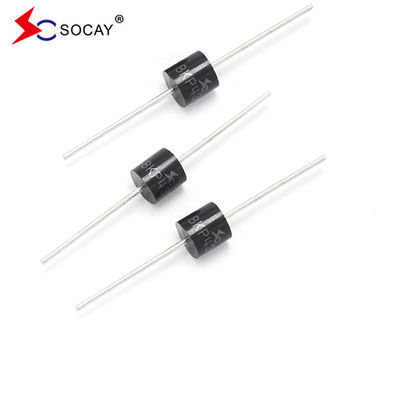

SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial

250pcs
MOQ
negotiable
preço
SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
tensão reversa do suporte isolador: 78.0V
Voltagem de ruptura @It (min.): 86.70V
Voltagem de ruptura@It (Max.): 95.80V
Corrente do teste: 1mA
Tensão máxima de travagem @Ipp: 126.0V
Corrente máxima máxima do pulso: 39.68A
Permeabilidade à água: 5 μA
Destacar:

Diodos TVS de 5000 W

,

Diodos TVS da série 5KP
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: 5KP78A 5KP78CA
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

SOCAY 5000W 5KP Série TVS DIODE para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial


Ficha de dados:5KP.pdf


5KP78A 5KP78CA Breve Introdução:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

Número da parte

Para trás

- O que foi?

Voltagem VRWM (V)

Desagregação

VoltagemVBR (V) @IT

Teste

Corrente

Eu...T

(mA)

Número máximo

Apertamento

Voltagem VC (V) @IPP

Número máximo

Pico Pulso

Corrente

Eu...PP(A)

Número máximo

Para trás

FugasEu...R (μA) @VRWM
Unificação Bi   MIN Max.
5KP5.0A 5KP5.0CA 5.0 6.40 7.00 10 9.2 543.48 800
5KP6.0A 5KP6.0CA 6.0 6.67 7.37 10 10.3 485.44 800
5KP6.5A 5KP6.5CA 6.5 7.22 7.89 10 11.2 446.43 500
5KP7.0A 5KP7.0CA 7.0 7.78 8.60 10 12.0 416.67 200
5KP7.5A 5KP7.5CA 7.5 8.33 9.21 1 12.9 416.67 200
5KP8.0A 5KP8.0CA 8.0 8.89 9.83 1 13.6 367.65 50
5KP8.5A 5KP8.5ACA 8.5 9.44 10.40 1 14.4 347.22 20
5KP9.0A 5KP9.0CA 9.0 10.00 11.10 1 15.4 324.68 10
5KP10A 5KP10CA 10.0 11.10 12.30 1 17.0 294.12 5
5KP11A 5KP11CA 11.0 12.20 13.50 1 18.2 274.73 5
5KP12A 5KP12CA 12.0 13.30 14.70 1 19.9 251.26 5
5KP13A 5KP13CA 13.0 14.40 15.90 1 21.5 232.56 5
5KP14A 5KP14CA 14.0 15.60 17.20 1 23.2 215.52 5
5KP15A 5KP15CA 15.0 16.70 18.50 1 24.4 204.92 5
5KP16A 5KP16CA 16.0 17.80 19.70 1 26.0 192.31 5
5KP17A 5KP17CA 17.0 18.90 20.90 1 27.6 181.16 5
5KP18A 5KP18CA 18.0 20.00 22.10 1 29.2 171.23

5
5KP19A 5KP19CA 19.0 21.10 23.30 1 30.8 162.44 5
5KP20A 5KP20CA 20.0 22.20 24.50 1 32.4 154.32 5
5KP22A 5KP22CA 22.0 24.40 26.90 1 35.5 140.85 5
5KP24A 5KP24CA 24.0 26.70 29.50 1 38.9 128.53 5
5KP26A 5KP26CA 26.0 28.90 31.90 1 42.1 118.76 5
5KP28A 5KP28CA 28.0 31.10 34.40 1 45.4 110.13 5
5KP30A 5KP30CA 30.0 33.30 36.80 1 48.4 103.31 5
5KP33A 5KP33CA 33.0 36.70 40.60 1 53.3 93.81 5
5KP36A 5KP36CA 36.0 40.00 44.20 1 58.1 86.06 5
5KP40A 5KP40CA 40.0 44.40 49.10 1 64.5 77.52 5
5KP43A 5KP43CA 43.0

47.80

 52.80 1 69.4 72.05 5
5KP45A 5KP45CA 45.0 50.00 55.30 1 72.7 68.78 5
5KP48A 5KP48CA 48.0 53.30 58.90 1 77.4 64.60 5
5KP51A 5KP51CA 51.0 56.70 62.70 1 82.4 60.68 5
5KP54A 5KP54CA 54.0 60.00 66.30 1 87.1 57.41 5
5KP58A 5KP58CA 58.0 64.40 71.20 1 93.6 53.42 5
5KP60A 5KP60CA 60.0 66.70 73.70 1 96.8 51.65 5
5KP64A 5KP64CA 64.0 71.10 78.60 1 103.0 48.54 5
5KP70A 5KP70CA 70.0 77.80 86.00 1 113.0 44.25 5
5KP75A 5KP75CA 75.0 83.30 92.10 1 121.0 41.32 5
5KP78A 5KP78CA 78.0 86.70 95.80 1 126.0 39.68 5
5KP80A 5KP80CA 80.0 88.80 97.60 1 129.6 38.58 5
5KP85A 5KP85CA 85.0 94.40 104.00 1 137.0 36.50 5




5KP78A 5KP78CA Características:





u Baixa fuga

u Unidirecional e bidirecional

u Excelente capacidade de fixação

u Reacção e resposta rápidas

u Compatível com a RoHS e sem halogênio

u IR típica inferior a 5 μA acima de 12 V.

u Matt Tin Lead Free

u P600 nodes de chips passivados em vidro

u Soldadura a alta temperatura: 260°C/40 segundos com pinças

u 5000W Potência máxima com forma de onda de 10 × 1000μs Ciclo de funcionamento: 0,01%

u Coeficiente de temperatura máxima típico ΔVBR = 0,1% ×VBR@25°C× ΔT

u Tempo de resposta rápido: Normalmente inferior a 1,0 ps de 0 volts a VBR min.
u Embalagem de plástico com ignição de laboratório 94V-0
u O tipo de falha mais comum é o curto-circuito devido à sobrevoltagem ou à sobrecorrente.
u O ensaio de bigode é efectuado de acordo com os quadros 4a e 4c da JEDEC JESD201A.
u IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
uCabos de dados ESD protegidos de acordo com a norma IEC 61000-4-2
(IEC 801-2)
u Proteção EFT das linhas de dados de acordo com a norma IEC 61000-4-4
(IEC 801-4)




5KP78A 5KP78CAAplicação:

Os dispositivos TVS são ideais para a proteção de interfaces I/O, buses VCC e outros circuitos sensíveis em aplicações industriais, informáticas, de telecomunicações e de electrónica de consumo.

Parâmetro Símbolo Valor Unidade
Dissipação de potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 5000 Capacidade de produção
Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. Eu...PP Ver Próxima Tabela Ampères
Dissipação de energia no dissipador de calor infinito em TL= 75°C PM (((AV) 8.0 Watt
Corrente de onda de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) Eu...FSM 500 Ampères
Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (nota 4) TF  3.5/5.0 Voltagem
Junção de funcionamento e intervalo de temperatura de armazenamento. TJ, TGST -55 a +150 °C

Notas:

1Impulso de corrente não repetitivo, de acordo com a Fig. 3 e desvalorizado acima de TA = 25°C de acordo com a Fig. 2.

2Montadas em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) em cada terminal.

3. 8,3 ms onda quadrada semi-sinusoidal única ou equivalente, ciclo de funcionamento = máximo 4 pulsos/minuto.

4VF < 3,5 V para VBR < 200 V e VF < 6,5 V para VBR > 201 V.

SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial 0

SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial 1

SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial 2
 SOCAY 5000W 5KP Série TVS Diodos para Proteção de Circuito Supressor de Tensão Transiente de Chumbo Axial 3


  • A SOCAY é proprietária de direitos de autor, marcas comerciais, várias patentes, segredos comerciais e outros direitos de propriedade intelectual.
  • A SOCAY reserva-se o direito de alterar os produtos aqui descritos a qualquer momento sem aviso prévio.
  • A SOCAY não faz quaisquer declarações ou garantias sobre a adequação dos seus produtos para qualquer finalidade e declina toda a responsabilidade.
  • Os parâmetros especificados na ficha de dados SOCAY podem variar de aplicação para aplicação e o desempenho real pode variar ao longo do tempo.Todos os parâmetros de funcionamento devem ser verificados pelo perito técnico do cliente antes da utilização..
  • Toda a responsabilidade e responsabilidade são descartadas pelo incumprimento de qualquer aviso.
