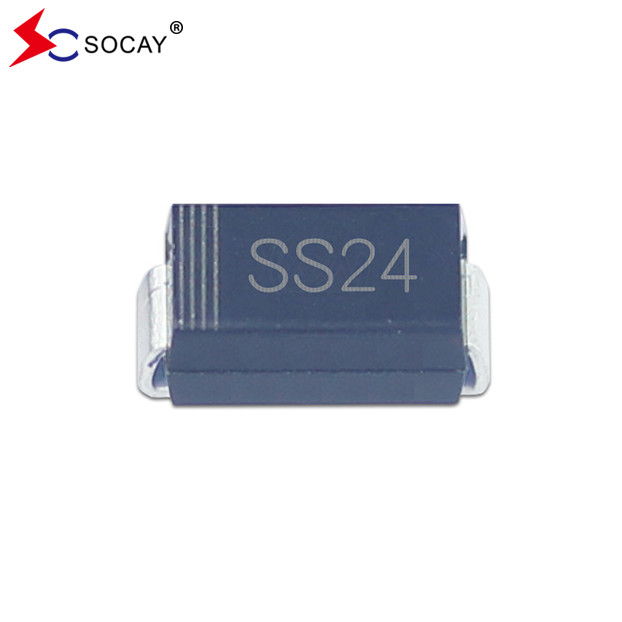

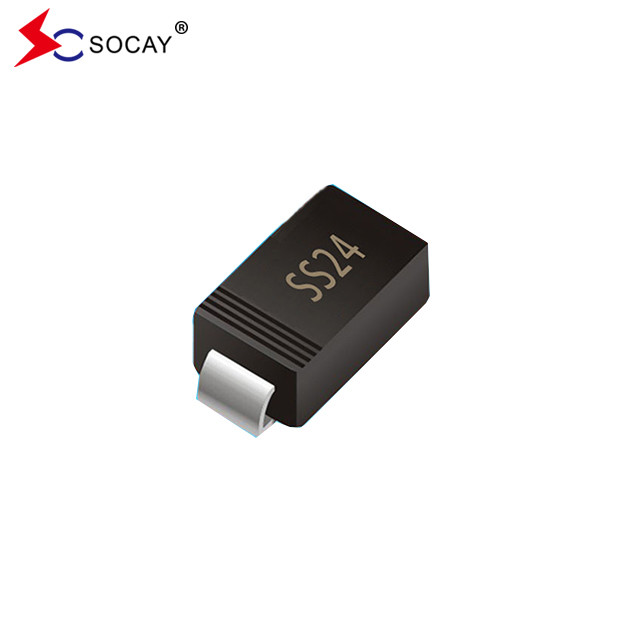

Name: Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A DO-214AC
Brand: SOCAY
SKU: SS24A
Rating: 4.6 (177 reviews)

Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A DO-214AC

5000 peças

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Diodo de barreira de Schottky

Pacote: DO-214AC (SMA)

Max. VRRM: 40 V

Max. VRMS: 28V

Max. VDC: 40 V

Corrente rectificada para a frente média máxima: 2A

IFSM: 50A

RθJL: 35°C/W

Destacar:

Rectificador de Schottky de pacote SMA

DO-214AC Rectificador Schottky

Diodo de barreira de Schottky SS24A

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS24A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

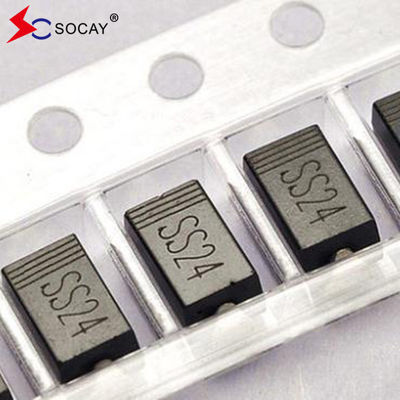

Galeria

Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A DO-214AC

Descrição de produto

Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A Corrente rectificada para a frente

Ficha de dados do SBD:SS22A~SS220A ((SMA)_v2211.1.pdf

Rectificador Schottky SS24A Característica distintiva:

Pacote de baixo perfil para mais aplicação.
Apto para colocação automatizada
Tempo de recuperação reversa muito rápido
Soldadura a alta temperatura: 260 °C/10 segundos nos terminais
Não grandes perdas de potência, não baixa eficiência
Não alta queda de tensão para a frente
Não é capaz de baixar a tensão
Não solda a baixa temperatura:

Rectificador Schottky SS24A Dados mecânicos:

Rectificador Schottky SS24A Caixa: plástico moldado JEDEC SMA
Terminal SS24A: Soldado, soldável de acordo com J-STD-002B e JESD22-B102D
Polaridade do retificador Schottky: banda de laser indica o fim do cátodo

Rectificador Schottky SS24A Principais características e classificações:

Rectificador Schottky I_{F (((AV)}	2.0A
Rectificador Schottky V_RRM	20 V a 200 V
SS24A I_FSM	50A
Rectificador Schottky SS24A V_F	00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
T_{J Max.}	125°C

Rectificador Schottky SS24A Max. Classificações e Características térmicas:

Números	Símbolo	SS22A	SS23A	SS24A	SS25A	SS26A	SS28A	SS210A	SS215A	SS220A	Unidade
Rectificador Schottky Pico máximo repetitivo tensão inversa	V_RRM	20	30	40	50	60	80	100	150	200	V
Rectificador Schottky Tensão máxima RMS	V_RMS	14	21	28	35	42	56	70	105	140	V
CC máximo tensão de bloqueio	V_DC	20	30	40	50	60	80	100	150	200	V
Previsão média máxima corrente retificada	Eu..._F_(AV)	2									A
Corrente máxima de onda para a frente 80,3 ms de meia onda sinusoidal única Superpostos sobre a carga nominal	Eu..._FSM	50									A
Taxa de variação da tensão (classificado V)_R)	dv/dt	10000									V/μs
Rectificador Schottky Resistência térmica de junção com chumbo^(a)	R_θJL	35									°C/W
Junção de funcionamento e armazenamento faixa de temperatura	T_JT_GST	¢65 a +125									°C
Nota 1: Montado em PCB com uma área de almofada de cobre de 0,2 x 0,2 ′′ (5,0 x 5,0 mm).

SBD SS24A Características elétricas (T)_A= 25°C, salvo indicação em contrário):

Números	Condições de ensaio		Símbolo	SS22A	SS23A~ SS24A	SS25A~ SS26A	SS28A~ SS210A	SS215A~ SS220A	Unidade
Voltagem para a frente instantânea	IF=2.0A(2)		VF	0.50	0.55	0.70	0.85	0.95	V
Corrente inversa	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Nota 2: Ensaio de pulso: largura de pulso de 300 μs, 1% do ciclo de funcionamento.

Rectificador Schottky SS24A Dimensões:

Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A DO-214AC 0

Rectificador Schottky SS24A Aviso:

O SBD SS24A destina-se a ser utilizado em aplicações electrónicas gerais.
A SS24A deve ser trabalhada menos do que os valores indicados; se ultrapassada, pode causar danos permanentes ou introduzir mecanismos de falha latente.
Os valores máximos absolutos são valores nominais e não devem ser excedidos durante o funcionamento.

Corrente máxima média rectificada para a frente: a corrente no pior dos casos não deve ser superior a 80%.

Corrente de picos para a frente de 8,3 ms de onda sinusoidal única sobreposta a uma carga nominal: esta classificação especifica a corrente de picos não repetitiva.que o geral durante a vida útil do dispositivo.

Temperatura da junção de funcionamento: reduzir esta classificação quando se utiliza um dispositivo para garantir uma elevada fiabilidade._Jde temperatura inferior a 100°C.

Pacote SMA Rectificador Schottky SS24A Diodo de barreira Schottky VRRM 40V 2A DO-214AC 1
