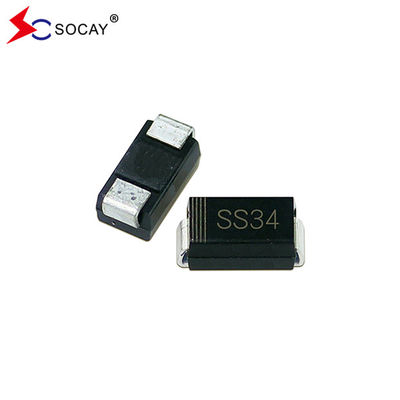

Name: 40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
Brand: SOCAY
SKU: SS34A
Rating: 4.8 (102 reviews)

40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 peças

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do SBD: Diodo de barreira de Schottky

Pacote SBD: DO-214AC (SMA)

SBD Max. VRRM: 40 V

Diodo Max. VRMS: 28V

SBD Max. VDC: 40 V

Corrente rectificada para a frente média máxima: 3A

IFSM: 100A

VF: 0.55V

Destacar:

Diodo de Schottky DO-214AC

Diodo Schottky SS34A

SS34A

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS34A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

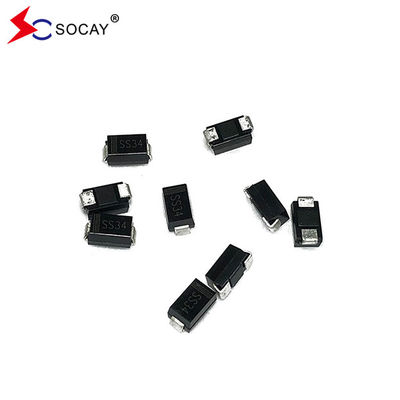

Galeria

40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Descrição de produto

40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Diodo SBD SchottkyFicha de dados:SS32A~SS320A ((SMA)_v2205.1.pdf

40VRRM Diodo Schottky SS34A Características:

Anel de protecção para protecção contra sobrevoltagem
Perdas de condução muito pequenas
Mudança extremamente rápida
Baixa queda de voltagem é bom.
Para aplicações montadas em superfície
Mergulho de solda 260 °C, 40 s
Componente em conformidade com o RoHS 2002/95/CE e o RAEE 2002/96/CE

40VRRM Diodo Schottky SS34A Dados mecânicos:

Diodo Schottky SS34A Funda: plástico moldado JEDEC SMA
SS34A Terminais: Soldados, soldáveis de acordo com J-STD-002B e JESD22-B102D
Diodo de Schottky Polaridade: Faixa de cor denota o fim do cátodo
Posição de montagem: Qualquer
Peso: 0,07 gramas

Diodo Schottky SS34A Principais características e classificações:

Diodo Schottky I_{F (((AV)}	3.0A
Diodo Schottky V_RRM	20 V a 200 V
SS34A I_FSM	100A
Diodo Schottky V_F	00,45 V, 0,55 V, 0,70 V, 0,85 V,0.95V
T_{J Max.}	125°C

Diodo de Schottky SS34A Max. Características térmicas e de classificação:

Nomenclaturas a temperatura ambiente de 25 °C, salvo especificação em contrário. Meia onda de fase única 60 Hz, carga resistiva ou indutiva, para carga capacitiva, diminuição da corrente em 20%.
Parâmetro		Símbolo	SS32A	SS33A	SS34A	SS35A	SS36A	SS38A	SS310A	SS315A	SS320A	Unidade
Pico máximo repetitivo tensão inversa		VRRM	20	30	40	50	60	80	100	150	200	V
Tensão máxima RMS		VRMS	14	21	28	35	42	56	70	105	140	V
CC máximo tensão de bloqueio		VDC	20	30	40	50	60	80	100	150	200	V
Previsão média máxima corrente retificada		I ((AV)	3.0									A
Corrente máxima de onda para a frente 80,3 ms de meia onda sinusoidal única Superpostos sobre a carga nominal (Método JEDEC)		IFSM	100									A
Máximo instantâneo tensão para a frente a 3,0 A		VF	0.45	0.55		0.70		0.85			0.95	V
CC máximo corrente inversa a tensão de bloqueio nominal de CC	TA=25°C	IR	0.5							0.2		mA
	TA=100°C		20					10		2
Capacidade típica de junção1		CJ	500.0			300.0						pF
Resistência térmica típica2		RθJA	88.0									°C/W
Intervalo de temperatura de funcionamento da junção		TJ	-65 a +125					-65 a +150				°C
Intervalo de temperatura de armazenamento		TSTG	-65 a +150									°C
Nota: 1 Medido a 1 MHz e aplicada uma tensão inversa de 4,0 V CC. 2 Montado em superfícies de almofadas de cobre de 0,2" x 0,2" (5,0 mm x 5,0 mm).

Diodo Schottky SS34A Dimensões:

40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0

Diodo Schottky SS34A Aviso:

O diodo Schottky SS34A destina-se a ser utilizado em aplicações electrónicas gerais.
O diodo Schottky SS34A deve ser operado menos do que as classificações; se for excedido, pode causar danos permanentes.
Os valores máximos absolutos do diodo de Schottky SS34A são valores nominais e não devem ser excedidos durante o funcionamento.

40VRRM SBD Diodo Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
