Name: SS54A 40VRRM SBD Superficie Mount Schottky Barrier Rectifiers DO-214AC Pacote SMA
Brand: SOCAY
SKU: SS54A
Rating: 4.9 (128 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do componente eletrónico: Rectificadores de barreira de Schottky

Pacote de retificadores: DO-214AC (SMA)

Max. VRRM: 40 V

Rectificadores Max. VRMS: 28V

SBD Max. VDC: 40 V

Corrente rectificada para a frente média máxima: 5A

Rectificadores: 150A

Rectificadores VF: 0.55V

Destacar:

SS54A Rectificadores de barreira Schottky

Rectificadores de barreiras de superfície montados em Schottky

Rectificadores de barreira de Schottky do pacote SMA

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS54A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

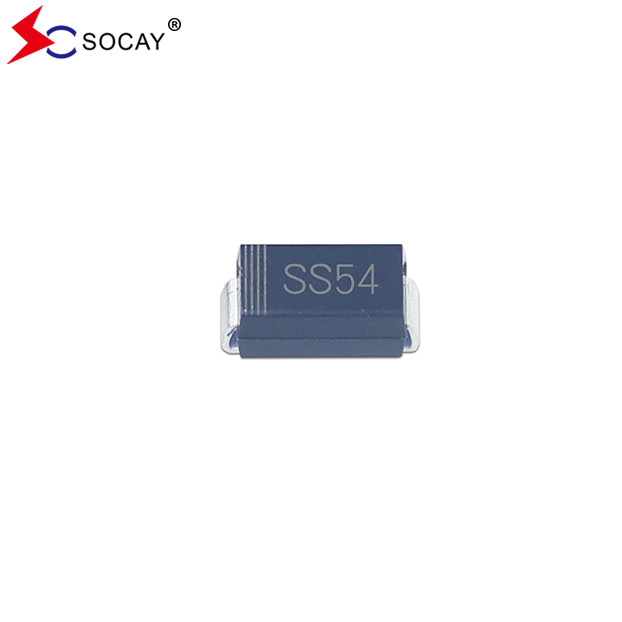

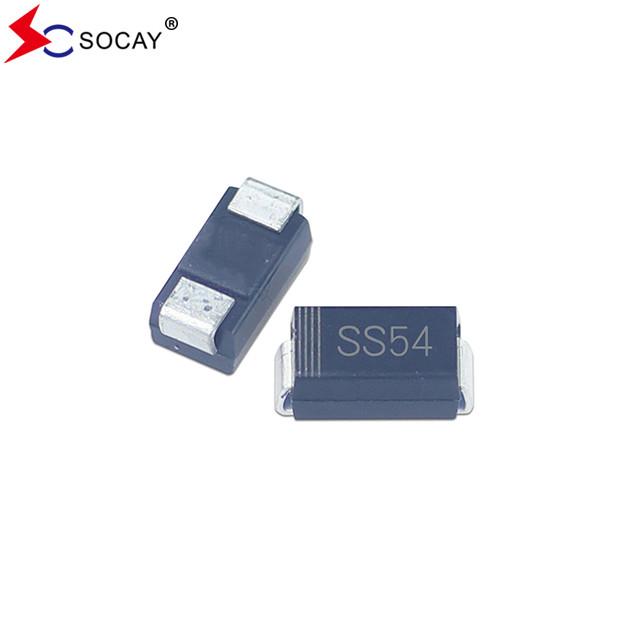

SS54A 40VRRM SBD Superficie Mount Schottky Barrier Rectifiers DO-214AC Pacote SMA

Descrição de produto

SS54A 40VRRM SBD Rectificadores de barreira de superfície montados em Schottky DO-214AC ((SMA) Pacote

Rectificadores de barreira de SchottkyFicha de dados:- O que é isso?1.pdf

Rectificadores de barreira de Schottky SS54A Características:

Junção de silício metálico, condução de portador majoritária
Apto para aplicações montadas em superfície
Benefícios: Baixa perda de potência, elevada eficiência
Merito: Capacidade de corrente de onda avançada elevada
Para utilização em inversores de baixa tensão, de alta frequência, de rotação livre e aplicações de proteção de polaridade.

Rectificadores de barreira de Schottky SS54A Dados mecânicos:

Rectificadores de barreira de Schottky SS54A Caso: SMA.
SS54A Terminais: Soldáveis de acordo com o MIL-STD-750, Método 2026.
Peso: 60 mg / 0,0021 oz.

Rectificadores de barreira Schottky SS54A Max. Classificações e Características térmicas:

Rectificadores de barreira de Schottky a temperatura ambiente de 25°, salvo indicação em contrário.
Parâmetro		Símbolo	SS54A	SS56A	SS510A	SS515A	SS520A	Unidade
Rectificadores Máxima tensão inversa de pico repetitivo		VRRM	40	60	100	150	200	V
Rectificadores Tensão máxima RMS		VRMS	28	42	70	105	140	V
Rectificadores Tensão máxima de bloqueio de CC		VDC	40	60	100	150	200	V
Corrente média máxima para a frente		IF ((AV)	5.0					A
Rectificadores Corrente de onda de picos para a frente,8.3ms Meia onda senoidal única sobreposta sobre carga nominal (método JEDEC)		IFSM	150					A
Rectificadores Máxima tensão instantânea para a frente a 5 A		VF	0.55	0.70	0.85			V
Corrente inversa de CC máxima em tensão inversa de CC nominal	Ta=25°C	IR	1.0 50					mA
	Ta=100°C
Rectificadores Capacidade típica de junção (1)		Cj	500	300				pF
Resistência térmica típica (2)		RθJA	60					°C/W
Intervalo de temperatura do cruzamento de funcionamento		TJ	-55 a +150					°C
Intervalo de temperatura de armazenamento dos retificadores		TSTG	-55 a +150					°C
Nota: 1. Medido a 1 MHz e aplicada uma tensão inversa de 4 V DC. 2. PCB montado com 2,0 "x 2,0" (5 x 5 cm) áreas de almofada de cobre.

Rectificadores de barreira de Schottky SS54A Dimensões:

SS54A 40VRRM SBD Superficie Mount Schottky Barrier Rectifiers DO-214AC Pacote SMA 0

Rectificadores de barreira de Schottky SS54AInformações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade
SS54A ~ SS520A	DO-214AC ((SMA)	5000 PCS

Advertência para rectificadores de barreira de Schottky:

A SOCAY detém os direitos de uma série de patentes, marcas comerciais, direitos de autor, segredos comerciais e outras propriedades intelectuais.
A SOCAY reserva-se o direito de fazer alterações sem aviso prévio a quaisquer produtos aqui contidos.
A SOCAY não presta quaisquer garantias, declarações ou garantias quanto à adequação dos seus produtos para qualquer finalidade específica, e declina qualquer responsabilidade.
Os parâmetros fornecidos na especificação da ficha de dados SOCAY podem variar de aplicação para aplicação e o desempenho real pode variar ao longo do tempo.Todos os parâmetros de funcionamento devem ser verificados pelo perito técnico do cliente antes da aplicação..
Todas e quaisquer responsabilidades e responsabilidades são descartadas se qualquer item do presente aviso de aviso não for cumprido.

SS54A 40VRRM SBD Superficie Mount Schottky Barrier Rectifiers DO-214AC Pacote SMA 1
