Name: Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA SMB Pacote SS24B 40VRRM
Brand: SOCAY
SKU: SS24B
Rating: 4.9 (145 reviews)

Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA SMB Pacote SS24B 40VRRM

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Rectificadores de barreira de Schottky

Pacote: DO-214AA ((SMB)

SS24B Max. VRRM: 40 V

SS24B Max. VRMS: 28V

SBD Max. VDC: 40 V

SS24B Max. IF(AV): 2A

Rectificadores: 50A

Rectificadores VF: 0.5V

Destacar:

Rectificadores de barreira de Schottky para SMB Package

Rectificadores de barreira de Schottky SS24B

SS24B

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS24B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

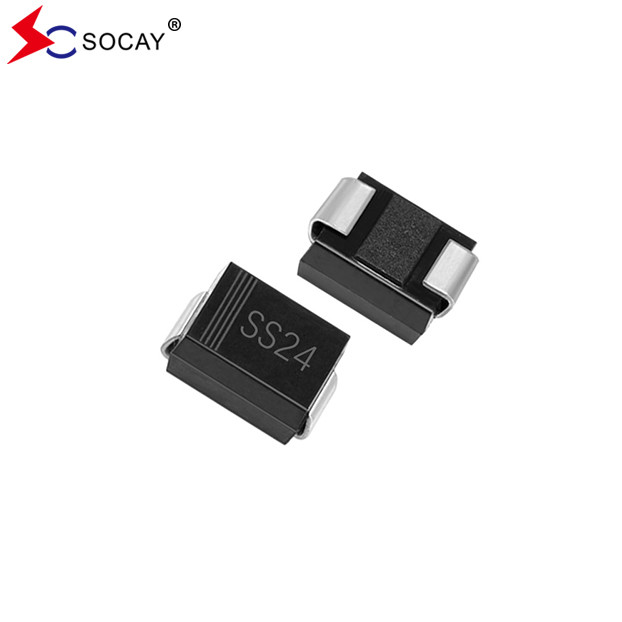

Galeria

Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA SMB Pacote SS24B 40VRRM

Descrição de produto

Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA(SMB) Pacote SS24B 40VRRM

Rectificadores de barreira de SchottkyFicha de dados:SS22B~SS220B (SMB) v93.1.pdf

Rectificadores de barreira de Schottky SS24B Características:

O pacote de plástico tem a classificação de inflamabilidade do laboratório de seguros 94V-0.
Para aplicações montadas na superfície, a fim de otimizar o espaço das placas.
Baixa perda de energia, alta eficiência.
Os retificadores de barreira Schottky SS24B têm alta capacidade de ondas.
Livre de chumbo, em conformidade com a RoHS da UE 2.0.
Composto de moldagem verde conforme norma IEC 61249.

Rectificadores de barreira de Schottky SS24B Dados mecânicos:

Caso: plástico moldado JEDEC DO-214AA.
Terminais: soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Peso: 0,0032 onças, 0,092 gramas.
Polaridade: a faixa de cor denota a extremidade do cátodo.
Rectificadores de barreira de Schottky SS24B Embalagem padrão: fita de 12 mm (EIA-481).

Rectificadores de barreira de Schottky SS24B Características elétricas e térmicas(T_A= 25°C, salvo indicação em contrário):

Parâmetro		Símbolo	SS22B	SS23B	SS24B	SS25B	SS26B	SS28B	SS210B	SS215B	SS220B	Unidade
Voltagem inversa máxima de pico repetitivo		VRRM	20	30	40	50	60	80	100	150	200	V
Tensão máxima RMS		VRMS	14	21	28	35	42	56	70	105	140	V
Tensão de bloqueio de corrente contínua máxima		VDC	20	30	40	50	60	80	100	150	200	V
Corrente rectificada para a frente média máxima		IF ((AV)	2									A
Corrente de onda de pico para a frente: 8,3ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	50									A
Voltagem máxima para a frente a 2 A por diodo (nota 1)		VF	0.5			0.7		0.8		0.9		V
Corrente inversa de corrente contínua máxima a tensão de bloqueio de corrente contínua nominal	TJ=25°C	IR	0.09					0.05				mA
	TJ=100°C		20					1
Resistência térmica típica		RθJL	12									°C/W
Intervalo de temperatura da junção de funcionamento e do armazenamento		TJ, TSTG	-55 a +150					-55 a +175				°C
Notas:1.Teste de pulso com PW=300μsec, ciclo de trabalho de 1%. 2. Montado numa placa de PC com 8 mm2 (0,013 mm de espessura) de área de almofada de cobre.

Rectificadores de barreira de Schottky SS24BCurvas características:

Figueira1.Curva de desaceleração da corrente para a frente:

Figueira2. Características reversas típicas:

Rectificadores de barreira de Schottky SS24B Dimensões / SMB/DO-214AA Esboço do pacote (Unidade: polegada ((mm)):

Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA SMB Pacote SS24B 40VRRM 2

Rectificadores de barreira de Schottky SS24B Informações de embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS22B~SS220B	SMB/DO-214AA	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

Rectificadores de barreira SMD Schottky 20~200VRRM DO-214AA SMB Pacote SS24B 40VRRM 3
