Name: SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky
Brand: SOCAY
SKU: SS26B
Rating: 4.9 (185 reviews)

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Diodo de Schottky

Pacote SS26B: DO-214AA ((SMB)

SS26B Max. VRRM: 60 V

SS26B Max. VRMS: 42 V

SBD Max. VDC: 60 V

RθJL: 12°C/W

SS26B IR @ 25°C: 0.09 mA

SS26B IR @ 100°C: 20 mA

Destacar:

Rectificadores de barreiras de superfície montados em Schottky

Diodo Schottky SS26B

SS26B

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS26B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

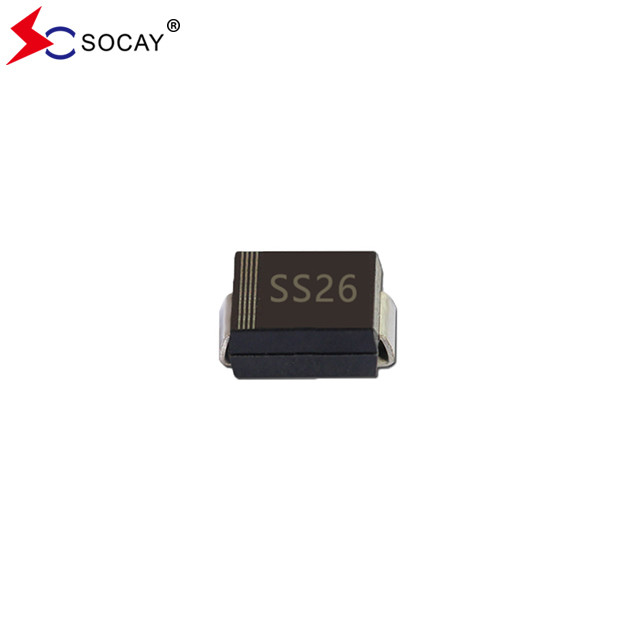

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky

Descrição de produto

SOCAY 60VRRM Diodo Schottky SS26B Rectificadores de barreira de superfície montados por Schottky

Ficha de dados do diodo Schottky:SS22B~SS220B (SMB) v93.1.pdf

Diodo de Schottky SS26B Característica:

O pacote de plástico de diodo Schottky tem a classificação de inflamabilidade UL94V-0 do laboratório Underwriters.
Adequado para aplicações montadas na superfície, a fim de otimizar o espaço das placas.
O diodo SS26B Schottky tem baixa perda de energia, alta eficiência.
Diodo Schottky SS26B que VRRM é 60V tem alta capacidade de onda.
Livre de chumbo, em conformidade com a RoHS da UE 2.0.
SS26B Composto de moldagem verde conforme a norma IEC 61249.

Dados mecânicos do diodo Schottky SS26B:

Caixa de diodo Schottky: DO-214AA/SMB.
Os terminais SS26B: soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Peso aproximado: 0,092 gramas.
SS26B Polaridade: Banda de cor indica a extremidade do cátodo.
Diodo Schottky SS26B Embalagem padrão: fita de 12 mm (EIA-481).

Características elétricas e térmicas do diodo Schottky SS26B (T)_A= 25°C, salvo indicação em contrário):

Parâmetro		Símbolo	SS26B	Unidade
Voltagem inversa de pico repetitivo		VRRM	60	V
Diodo Schottky Máxima tensão RMS		VRMS	42	V
Diodo Schottky Máxima tensão de bloqueio de CC		VDC	60	V
Corrente rectificada média para a frente		IF ((AV)	2	A
Corrente de onda de pico para a frente: 8,3ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	50	A
Diodo de Schottky Tensão máxima para a frente a 2A por diodo (nota 1)		VF	0.7	V
Diodo de Schottky Corrente inversa de corrente contínua máxima a tensão de bloqueio de corrente contínua nominal	TJ=25°C	IR	0.09	mA
	TJ=100°C		20
Diodo de Schottky Resistência térmica típica		RθJL	12	°C/W
Intervalo de temperatura da junção de funcionamento e intervalo de temperatura de armazenamento		TJ, TSTG	-55 a +150	°C

Diodo de Schottky SS26B Classificação e curvas de características:

Figueira1Características típicas do Forward:

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky 0

Figueira2. Curva de descongelamento da temperatura de funcionamento:

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky 1

Dimensões do pacote SMB do diodo Schottky SS26B:

(Unidade: polegada))

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky 2

Informações de embalagem do Diodo Schottky SS26B:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS26B	SMB/DO-214AA	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

SOCAY 60VRRM Diodo de Schottky SS26B Rectificadores de barreira de Schottky 3
