Name: 20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V
Brand: SOCAY
SKU: SS32B
Rating: 5 (175 reviews)

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Diodo de barreira de Schottky

Pacote de produtos: DO-214AA/SMB

Produto máximo. VRRM: 20 V

Max. VRMS: 14V

Max. VDC: 20 V

Max. IF(AV): 3A

IFSM: 80A

TJ: -55 a +125℃

Destacar:

Diodo de barreira de Schottky SS32B

Pacote SMB Diodo de barreira Schottky

SS32B

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS32B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

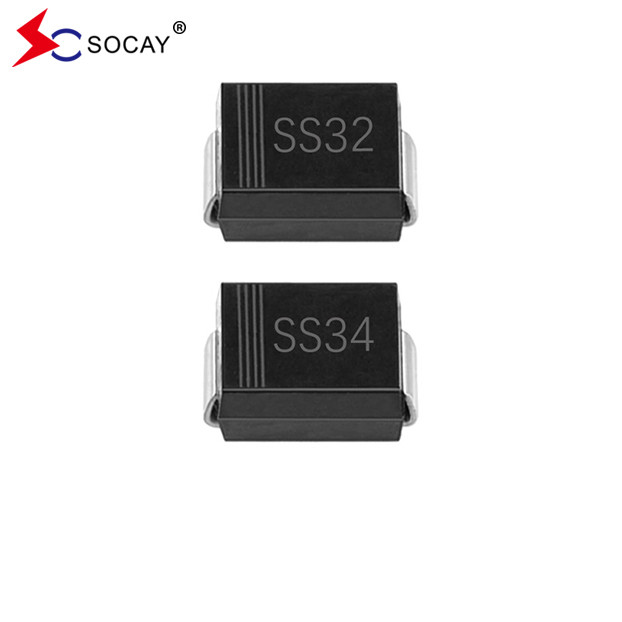

Galeria

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V

Descrição de produto

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB 14V

Diodo de barreira de Schottky FOLHA DE DADOS:SS32B ~ SS320B ((SMB) _v93.1.pdf

Características do diodo de barreira de Schottky SS32B:

Diodo de barreira Schottky SS32B embalagem de plástico tem Underwriters Laboratory Classificação de inflamabilidade 94V-0.
Aplicações montadas na superfície são para otimizar o espaço da placa.
Diodo de barreira Schottky SS32B tem baixa perda de energia, alta eficiência.
O seu composto de moldagem verde conforme a norma IEC 61249.
Uma boa capacidade de alta onda.
SS32B Sem chumbo, em conformidade com a RoHS da UE 2.0.

Dados mecânicos do diodo de barreira Schottky SS32B:

Caso SS32B: JEDEC SMB/DO-214AA plástico moldado.
Terminais: soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Diodo de Barreira Schottky, peso: 0,0032 onças, 0,092 gramas.
Polaridade: a faixa de cor denota a extremidade do cátodo.
Diodo de barreira Schottky Embalagem padrão: fita de 12 mm (EIA-481).

Características elétricas e térmicas do diodo de barreira Schottky SS32B:

Parâmetro		Símbolo	SS32B	SS33B	SS34B		SS35B	SS36B	SS38B	SS310B	SS315B	SS320B	Unidade
Diodo de barreira Schottky Max. VRRM		VRRM	20	30	40		50	60	80	100	150	200	V
Diodo de barreira de Schottky Max. Tensão RMS		VRMS	14	21	28		35	42	56	70	105	140	V
VDC máxima		VDC	20	30	40		50	60	80	100	150	200	V
Diodo de barreira de Schottky Max.		IF ((AV)	3										A
Corrente de onda de pico para a frente: 8,3ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	80										A
Max. VF a 3A (Nota 1)		VF	0.5				0.74		0.8		0.9		V
Corrente inversa de corrente contínua máxima a tensão de bloqueio de corrente contínua nominal	TJ=25°C	IR	0.2				0.05						mA
	TJ=100°C		20						10
Diodo de barreira de Schottky Resistência térmica típica	(Nota 2)	RθJA	135										°C/W
	(Nota 3)	RθJL	23
Intervalo de temperatura da junção de funcionamento e do armazenamento		TJ, TSTG	-55 a +125			-55 a +150	-65 a +175						°C
Notas:1.Teste de pulso com PW=300μsec, 2% de ciclo de trabalho. 2Montado num PCB FR4, de cobre de lado único, mini pad. 3Montado num PCB FR4, de cobre de uma só face, com uma área de 100 cm2 de cobre.

Curvas de classificação e características do diodo de barreira de Schottky SS32B:

Figueira1Características típicas do Forward:

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V 0

Fig. 2 Características reversas típicas:

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V 1

DO-214AA Dimensões do pacote do diodo de barreira Schottky SS32B:

(Unidade: polegada))

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V 2

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS32B~SS320B	SMB/DO-214AA	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

20VRRM Diodo de barreira Schottky SS32B Montador de superfície VRMS Pacote SMB de 14 V 3
