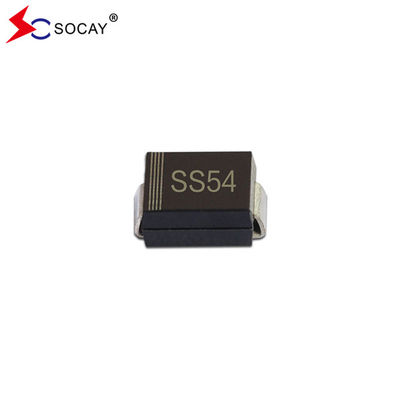

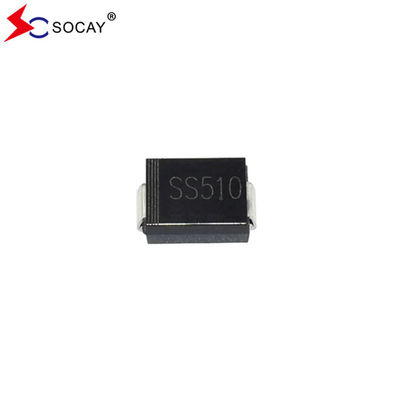

Name: VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente
Brand: SOCAY
SKU: SS54B
Rating: 5 (194 reviews)

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Rectificadores Nome: Rectificadores de barreira de Schottky

Pacote de retificadores: DO-214AA/SMB

Rectificadores Max. VRRM: 40 V

Máximo VRMS: 28V

Componente Max. VDC: 40 V

Max. VF em 5A: 0.55V

IR a 25°C: 1.0mA

IR a 100°C: 50mA

Destacar:

SS54B

SS54B Rectificadores de barreira Schottky

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS54B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente

Descrição de produto

VRRM 40V SS54B Rectificadores de barreira Schottky 0,55V Diodo Schottky de tensão para a frente

Rectificadores de barreira de Schottky- O que é isso?1.pdf

VRRM 40V SS54B Schottky Características:

Junção de silício metálico, condução de portador majoritária
Para aplicações montadas em superfície
Baixa perda de energia, alta eficiência
Capacidade de alta corrente de onda para a frente
SS54B é para utilização em inversores de baixa tensão, de alta frequência, de rotação livre e aplicações de proteção de polaridade

Os dados mecânicos VRRM 40V SS54B Schottky são os seguintes:

Caso SS54B: SMB
Terminais: Soldáveis de acordo com o MIL-STD-750, Método 2026
Peso aproximado: 0,1 g / 0,0034 oz

Características elétricas e térmicas dos rectificadores de barreira de Schottky SS52B:

Parâmetro		Símbolo	SS52B	SS54B	SS56B	SS58B	SS510B	SS512B	SS515B	SS520B	Unidade
Valor máximo VRRM		VRRM	20	40	60	80	100	120	150	200	V
Rectificadores de barreira de Schottky Max. Tensão RMS		VRMS	14	28	42	56	70	84	105	140	V
Max. Tensão de bloqueio de CC		VDC	20	40	60	80	100	120	150	200	V
Max. Corrente média para a frente		IF ((AV)	5.0								A
Corrente de onda de pico para a frente,8.3ms Meia onda senoidal única sobreposta sobre carga nominal (método JEDEC)		IFSM	100								A
Rectificadores de barreira Schottky Max VF a 5 A		VF	0.55		0.70		0.85				V
IR máxima a tensão inversa de CC nominal	Ta=25°C	IR	1.0 50		0.3 25						mA
	Ta=100°C
Tipo Capacidade de junção ((1)		Cj	500		300						pF
Tipo: Resistência térmica (2)		RθJA	50								°C/W
Intervalo de temperatura do cruzamento de funcionamento		TJ	-55 a +150								°C
Intervalo de temperatura de armazenamento		TSTG	-55 a +150								°C
Notas:1. Medido a 1 MHz e aplicada uma tensão inversa de 4 V DC. 2. PCB montado com 2,0 "x 2,0" (5 x 5 cm) áreas de almofada de cobre.

Rectificadores de barreira de Schottky SS52B Curvas de classificação e características:

Figura 1. SS52B Curva de desaceleração da corrente para a frente:

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente 0

Figura 2 SS52B TipicoPara trás Característicass:

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente 1

Rectificadores de barreira de Schottky SS52B SMB Dimensões do pacote:

Embalagem montada na superfície de plástico; 2 condutas

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente 2

Símbolo	mm		mil
	Min.	- O máximo.	Min.	- O máximo.
A	2.13	2.46	84	97
E	4.06	4.70	160	185
D	3.3	3.94	130	155
E1	5.08	5.59	200	220
A1	0.05	0.20	2.0	7.9
L	0.8	1.5	32	59
C	0.152	0.305	6	12
b	1.9	2.2	75	87

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade
SS52B~SS520B	PME	3000 PCS

VRRM 40V SS54B SS510B 100VRRM Rectificadores de barreira Schottky 0,55V Voltagem para a frente 3

etiqueta:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
