Name: SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky
Brand: SOCAY
SKU: SS34C
Rating: 4.5 (113 reviews)

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Diodo de barreira de Schottky

Pacote de retificadores: DO-214AAB/SMC

Max. VRRM: 40 V

Max. VRMS: 28V

Produto máximo. VDC: 40 V

Max. FV em 3A.: 0.5V

RθJL: 15°C/W

RθJA: 110°C/W

Destacar:

SS34C

Diodo de barreira de Schottky SS34C

Rectificadores de barreira de Schottky de pacote SMC

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS34C

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

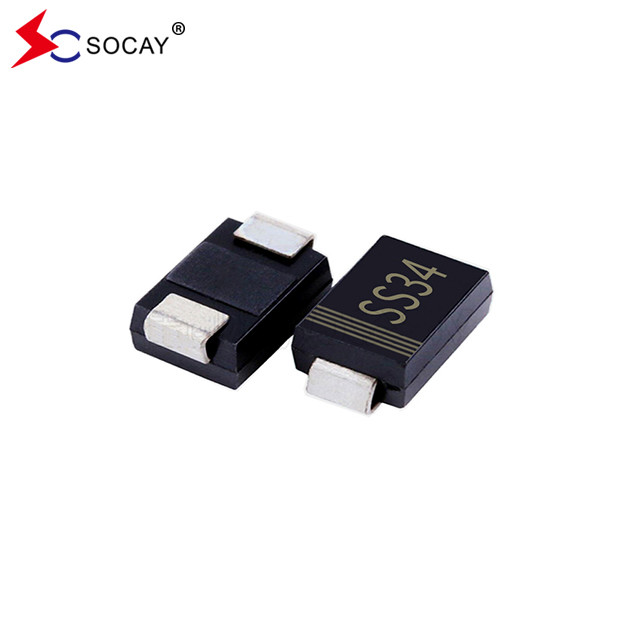

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky

Descrição de produto

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky

Diodo de barreira de Schottky SS34C DATASHEET:- Não, não, não.1.pdf

SS34C Diodo de barreira Schottky Características:

SS34C Schottky Diodo de Barreira embalagem de plástico tem Underwriters Laboratory Classificação de inflamabilidade 94V-0.
Para aplicações de pacotes SMC, a fim de otimizar o espaço das placas.
Este componente tem baixa perda de energia, alta eficiência.
A SS34C tem uma capacidade de sobrecarga elevada.
Livre de chumbo, em conformidade com a RoHS da UE 2.0.
Composto de moldagem verde conforme norma IEC 61249.

A seguir apresentam-se os dados mecânicos do diodo de barreira SS34C Schottky:

Caso SS34C: JEDEC DO-214AB ou plástico moldado SMC.
Os componentes terminais: soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Peso: 0,0082 onças, 0,2325 gramas.
Polaridade do produto: a faixa de cor indica a extremidade do cátodo.
Embalagem padrão de Coponent: fita de 16 mm (EIA-481).

MAxium ClassificaçõeseECaracterísticas elétricas do diodo de barreira SS34C Schottky:

Nivel nominal a temperatura ambiente de 25 °C, salvo especificação em contrário. Carga resistiva ou indutiva.
Parâmetro		Símbolo	SS32C	SS33C	SS34C	SS35C	SS36C	SS38C	SS310C	SS315C	SS320C	Unidade
Diodo Máxima tensão inversa de pico recorrente		VRRM	20	30	40	50	60	80	100	150	200	V
Tensão máxima RMS do diodo		VRMS	14	21	28	35	42	56	70	105	140	V
Tensão de bloqueio máxima de diodo CC		VDC	20	30	40	50	60	80	100	150	200	V
Diodo de corrente média máxima para a frente		IF ((AV)	3									A
Corrente de onda de pico para a frente: 8,3ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	100									A
Voltagem máxima para a frente a 3A (nota 1)		VF	0.5			0.74		0.8		0.9		V
Corrente inversa de corrente contínua máxima a tensão de bloqueio de corrente contínua nominal	TJ=25°C	IR	0.2			0.05						mA
	TJ=100°C		20			2		1
Resistência térmica típica do diodo	(Nota 2)	RθJL	15									°C/W
	(Nota 3)	RθJA	110
Intervalo de temperatura do cruzamento de funcionamento		TJ	-55 a +125		-55 a +150	-65 a +175						°C
Intervalo de temperatura de armazenamento de diodos		TSTG	-55 a +150			-65 a +175						°C
Notas:1. Teste de pulso com PW = 300 μsec, ciclo de trabalho de 1%. 2Montado num PCB FR4, de cobre de uma só face, com uma área de 100 cm2 de cobre. 3Montado num PCB FR4, de cobre de lado único, mini pad.

SS34C Diodo de barreira de Schottky classificado e curvas características:

Fig. 1 Características típicas para o futuro:

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky 0

Figura 2 - Curva de desratização da temperatura de funcionamento:

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky 1

SS34C Diodo de barreira Schottky SMC/DO-214AB Esboço do pacote (Unidade: polegada ((mm)):

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky 2

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS32C SS34C	A partir de 1 de janeiro de 2018	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

SS34C Diodo de barreira Schottky 40VRRM 20VRRM SMC Pacote Rectificadores de barreira Schottky 3
