Name: Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote
Brand: SOCAY
SKU: SS52C
Rating: 5 (116 reviews)

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

SS52C Nome: Rectificadores de barreira de Schottky

Pacote SS52C: DO-214AAB/SMC

SS52C Max. VRRM: 40 V

SS52C Max. VRMS: 28V

SS52C Max. VDC: 40 V

Max. FV em 3A.: 0.55V

SE (AVOIRDUPOIS): 5A

TJ: -55 a +125℃

Destacar:

SS52C Rectificadores de barreira Schottky

DO-214AB Pacote Rectificadores de barreira Schottky

SS52C

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS52C

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

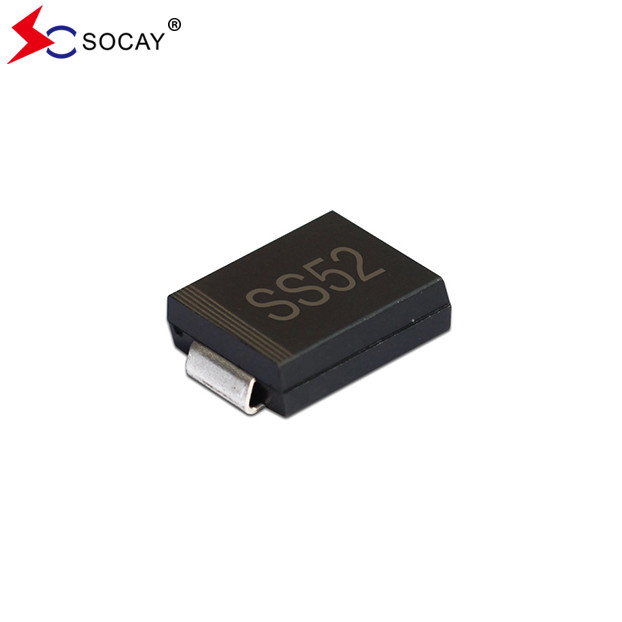

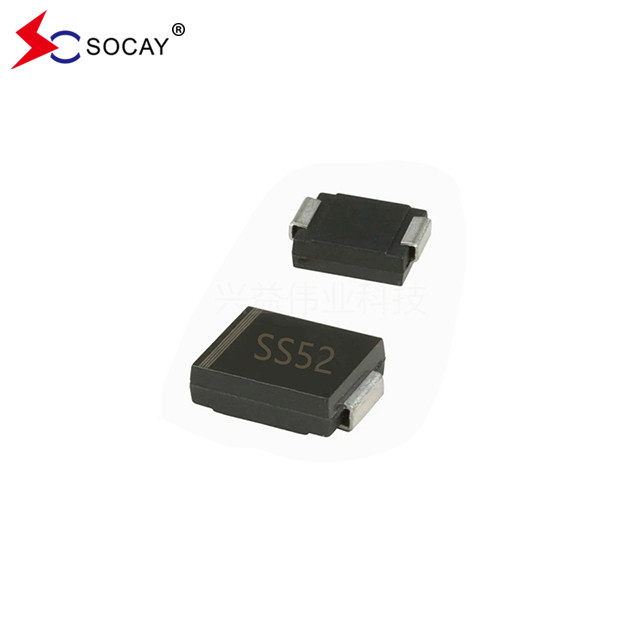

Galeria

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote

Descrição de produto

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote

Rectificadores de barreira de Schottky SS52C~SS520C FOLHA DE DATOS:- O que é isso?1.pdf

Rectificadores de barreira Schottky SS52C~SS520C Características:

SS52C~SS520C A embalagem de plástico está em conformidade com a UL94V-0.
Para as aplicações do pacote DO-214AB é para otimizar o espaço da placa.
SS52C ~ SS520C tem baixa perda de energia, alta eficiência.
O produto é um composto de moldagem verde conforme a norma IEC 61249.
Este co-componente tem alta capacidade de ondas.
SS52C livre de chumbo, em conformidade com a RoHS da UE 2.0.

A seguir estão os dados mecânicos:

Rectificadores de barreira Schottky SS52C ~ SS520C Caixa: plástico moldado JEDEC DO-214AB.
Os componentes terminais: soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Rectificadores de barreira de Schottky SS52C ~ SS520C Polaridade: A faixa de cor denota a extremidade do cátodo.
SS52C Embalagem padrão: fita de 16 mm (EIA-481).
Rectificadores de barreira de Schottky SS52C ~ SS520C Aproximadamente.

MA. ClassificaçõeseCaracterísticas elétricas dos retificadores de barreira Schottky SS52C~SS520C:

Nivel nominal a temperatura ambiente de 25 °C, salvo especificação em contrário. Carga resistiva ou indutiva.
Parâmetro SS52C~SS520C		Símbolo	SS52C	SS53C	SS54C	SS55C	SS56C	SS58C	SS510C	SS515C	SS520C	Unidade
Máximo. Voltagem inversa de pico recorrente VRRM		VRRM	20	30	40	50	60	80	100	150	200	V
Voltagem RMS máxima SS52C ~ SS520C		VRMS	14	21	28	35	42	56	70	105	140	V
Voltagem máxima de bloqueio de corrente contínua SS52C~SS520C		VDC	20	30	40	50	60	80	100	150	200	V
Max. IF(AV) a TL = 75°C		IF ((AV)	5									A
SS52C~SS520C IFSM: 8,3 ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	100									A
Max. Tensão de avanço a 5A (Nota 1)		VF	0.55			0.74		0.8		0.9		V
IR máxima à tensão de bloqueio nominal de CC	TJ=25°C	IR	0.2			0.05						mA
	TJ=100°C		20			10
SS52C~SS520C Resistência térmica típica (Nota 2)		RθJL	17									°C/W
		RθJA	55
Intervalo de temperatura da junção de funcionamento SS52C a SS520C		TJ	-55 a +125		-55 a +150	-65 a +175						°C
Intervalo de temperatura de armazenamento SS52C ~ SS520C		TSTG	-55 a +150			-65 a +175						°C
Notas:1. Teste de pulso SS52C~SS520C com PW = 300μsec, ciclo de trabalho de 1%. 2. SS52C ~ SS520C Montado em placa de PC com áreas de almofada de cobre de 14 mm2 (0,013 mm de espessura).

Rectificadores de barreira de Schottky SS52C~SS520C Classificação e curvas de características:

Figura 1. Rectificadores de barreira de Schottky SS52C ~ SS520C Curva de desaceleração de corrente para a frente:

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote 0

Figura 2. SS52C ~ SS520C Corrente máxima de sobretensão não repetitiva:

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote 1

Rectificadores de barreira Schottky SS52C~SS520C Esboço do pacote (Unidade: polegada ((mm)):

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote 2

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS52C ~ SS520C	A partir de 1 de janeiro de 2018	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

Rectificadores de barreiras de superfície montados por Schottky SS52C~SS520C 20VRRM DO-214AB Pacote 3
