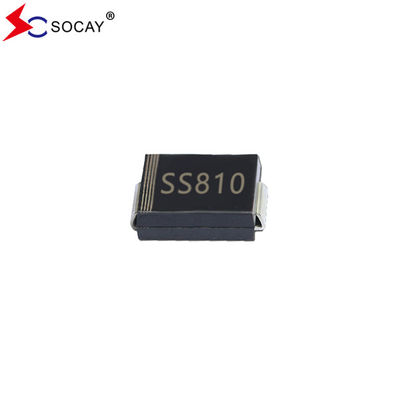

Name: 100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão
Brand: SOCAY
SKU: SS810C
Rating: 4.9 (139 reviews)

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Diodo de barreira de Schottky

Pacote componente: DO-214AAB/SMC

Max. VRRM: 100 V

Componente Max. VRMS: 70V

Produto máximo. VDC: 100 V

SS810C IF(AV): 8A

VF em 8A: 0.8V

SS810C IR: 50 μA

Destacar:

SS810C

Diodo de barreira de Schottky de superfície

SS810C Diodo de barreira Schottky

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SS810C

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão

Descrição de produto

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão

Diodo de barreira de Schottky SS810C FOLHA DE DATOS:SS810C ((SMC)_v94.1.pdf

Diodo de barreira Schottky SS810C Características são as seguintes:

Diodo de barreira Schottky SS810C embalagem de plástico é UL94V-0.
Para aplicações de montagem de pacotes de superfície é a fim de otimizar o espaço da placa.
SS810C tem baixa perda de energia, alta eficiência.
SS810C Composto de moldagem verde conforme a norma IEC 61249.
Este co-componente tem alta capacidade de ondas.
O Diodo de Barreira Schottky, livre de chumbo, está em conformidade com a UE RoHS 2.0.

Diodo de barreira Schottky SS810C Dados mecânicos:

Diodo de barreira Schottky SS810C Funda: plástico moldado JEDEC DO-214AB.
Os seus terminais: Soldados, soldáveis de acordo com o MIL-STD-750, Método 2026.
Diodo de barreira de Schottky SS810C Polaridade: faixa de cor denota a extremidade do cátodo.
Embalagem padrão: fita de 16 mm (EIA-481).
Diodo de Barreira Schottky SS810C Aproximadamente, peso: 0,0082 onças, 0,2325 gramas.

MA. Classificaçõese Características elétricas do diodo de barreira Schottky SS810C:

SS810C Capacidades nominais a temperatura ambiente de 25 °C, salvo especificação em contrário. Carga resistiva ou indutiva.
Parâmetro SS810C		Símbolo	SS810C	Unidade SS810C
Diodo de barreira de Schottky Max. Voltagem inversa de pico recorrente		VRRM	100	V
Diodo de barreira de Schottky Tensão máxima RMS		VRMS	70	V
Diodo de barreira Schottky Max. VDC		VDC	100	V
Diodo de barreira de Schottky Corrente média máxima para a frente		IF ((AV)	8	A
Corrente de onda de pico para a frente: 8,3ms Meia onda sinusoidal única sobreposta à carga nominal		IFSM	150	A
SS810C Tensão máxima para a frente a 8A		VF	0.8	V
Corrente inversa de corrente contínua máxima a tensão de bloqueio de corrente contínua nominal		IR	50	μA
Diodo de barreira de Schottky Resistência térmica típica	(Nota 1)	RθJL	15	°C/W
	(Nota 2)	RθJA	110
SS810C Intervalo de temperatura da junção de funcionamento e de armazenamento		TJ, TSTG	-55 a +150	°C
Observações: 1. Montado num PCB FR4, de cobre unilateral, com uma área de 100 cm2 de almofada de cobre. 2Montado num PCB FR4, de cobre de lado único, mini pad.

Diodo de barreira Schottky SS810C Classificação e curvas de características:

Figura 1. Diodo de barreira de Schottky SS810C Curva de degradação da temperatura de funcionamento:

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão 0

Fig. 2 Características típicas do prospecto

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão 1

Diodo de barreira Schottky SS810C SMC/DO-214AB Esboço do pacote (Unidade: polegada ((mm)):

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão 2

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SS810C	A partir de 1 de janeiro de 2018	3000 PCS	por bobina de plástico de 13"
		800 PCS	por bobina de plástico de 7"

100VRRM Diodo de barreira de superfície montado Schottky SS810C 70VRMS Pacote SMC de tensão 3
