Name: SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 A 200VRRM SBD104D1
Brand: SOCAY
SKU: SBD104D1
Rating: 4.6 (198 reviews)

SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 A 200VRRM SBD104D1

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

SBD104D1 Nome: Rectificadores de barreira de Schottky

Pacote SBD104D1: DO-214AAB/SMC

SBD104D1 Max. VRRM: 40 V

Tensão máxima RMS: 28V

VDC máxima: 40 V

Corrente retificada média: 1A

IF ((RMS): 2A

CJ: 155 pF

Destacar:

SBD104D1

SBD104D1 Rectificadores de barreira Schottky

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SBD104D1

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

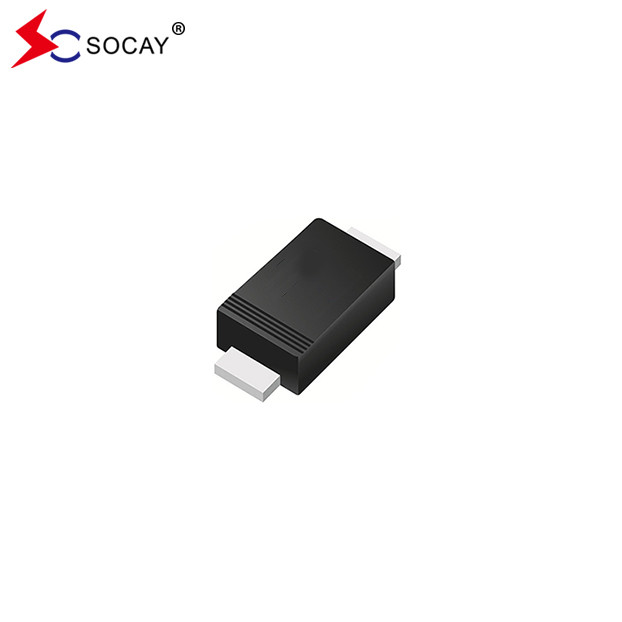

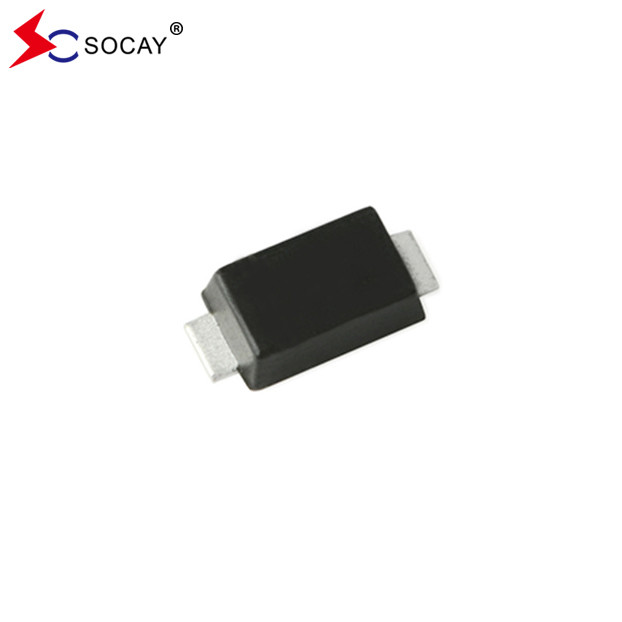

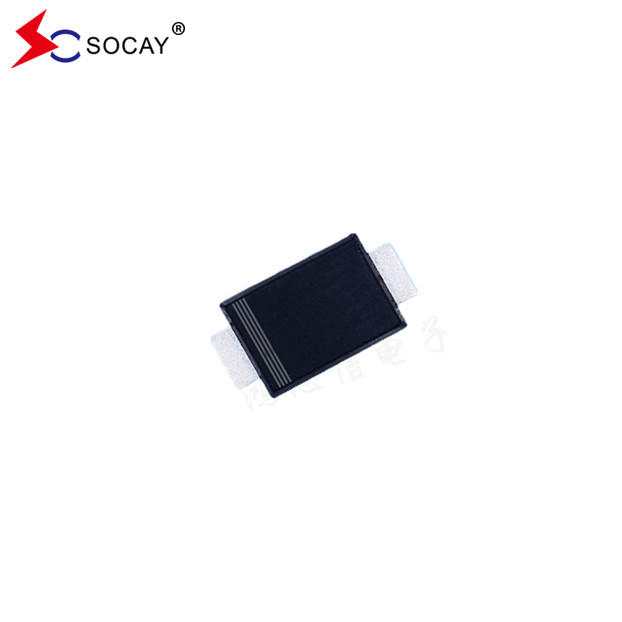

Galeria

SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 A 200VRRM SBD104D1

Descrição de produto

SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 a 200VRRM SBD104D1

Rectificadores de barreira de Schottky SBD102D1~SBD120D1 Folha de dados:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf

As características dos retificadores de barreira de Schottky SBD104D1:

Velocidade de comutação rápida
Pacote de montagem de superfície ideal para inserção automática
Rectificadores de barreira de Schottky SBD104D1 tem baixa perda de energia, alta eficiência
SBD104D1 livre de chumbo, em conformidade com a RoHS da UE 2.0
O produto SBD104D1 é um composto de moldagem verde conforme a norma IEC 61249.

Dados mecânicos dos retificadores de barreira de Schottky SBD104D1:

Caso: SOD-123FL, plástico
Terminais do componente: Soldáveis de acordo com o MIL-STD-750, Método 2026
A sua polaridade: a faixa de cor denota a extremidade do cátodo
SBD104D1 tem Apporx, peso: 0,0006 onças, 0,0173 gramas

Rectificadores de barreira de Schottky SBD104D1 Características elétricas e térmicas (T)_A= 25°C, salvo indicação em contrário):

Parâmetro SBD104D1		Símbolo	SBD102D1	SBD103D1	SBD104D1		SBD106D1	SBD110D1			SBD115D1	SBD120D1	Unidade
SBD104D1 VRRM máxima		VRRM	20	30	40		60	100			150	200	V
Máximo VRMS		VRMS	14	21	28		42	70			105	140	V
VDC máxima		VDC	20	30	40		60	100			150	200	V
Média de corrente retificada IF ((AV))		IF ((AV)	1										A
SBD104D1 RMS de corrente para a frente, D=0.5		IF ((RMS)	2										A
SBD104D1 Corrente de onda de pico para a frente não repetitiva a t=8,3 ms		IFSM	40							30			A
VF máxima a IF=1A		VF	0.55			0.7			0.8	0.85			V
SBD104D1 Corrente de vazamento inversa na VRRM		IR	30										μA
SBD104D1 Térmico típico Resistência	(Nota 1)	RθJC	32										°C/W
	(Nota 2)	RθJA	200
Classificação CJ típica a VR=0V		CJ	155			125			100	85			pF
SBD104D1 Intervalo de temperatura e de temperatura de armazenamento da junção de funcionamento		TJ, TSTG	-55 a +150										°C
Notas:1Montado num PCB FR4, de cobre de uma só face, com uma área de 100 cm2 de cobre. 2Montado num PCB FR4, de cobre de lado único, mini pad.

Rectificadores de barreira de Schottky SBD104D1 SOD-123FL Esboço do pacote (Unidade: polegada ((mm)):

SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 A 200VRRM SBD104D1 0

Informações sobre a embalagem:

Número da parte	Pacote de componentes	Quantidade	Opção de embalagem
SBD102D1~SBD120D1	SOD-123FL	3000 PCS	por bobina de plástico de 7"

SOD-123FL Pacote Rectificadores de barreira Schottky SBD102D1~SBD120D1 20 A 200VRRM SBD104D1 1

IF ((AV)
