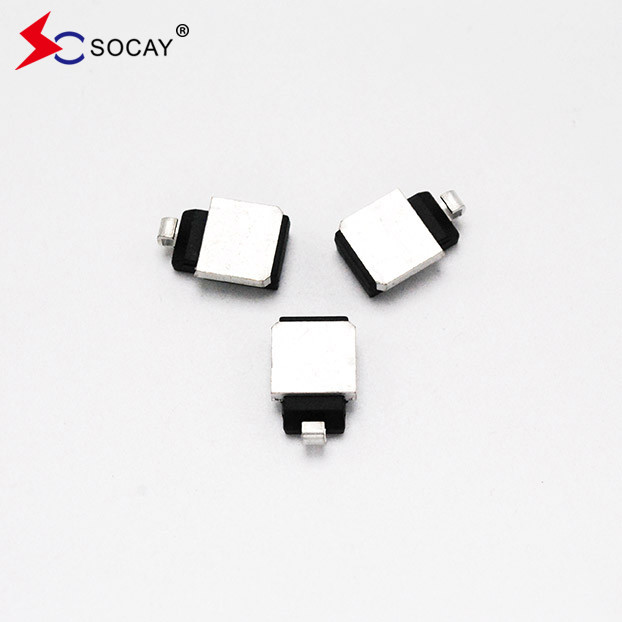

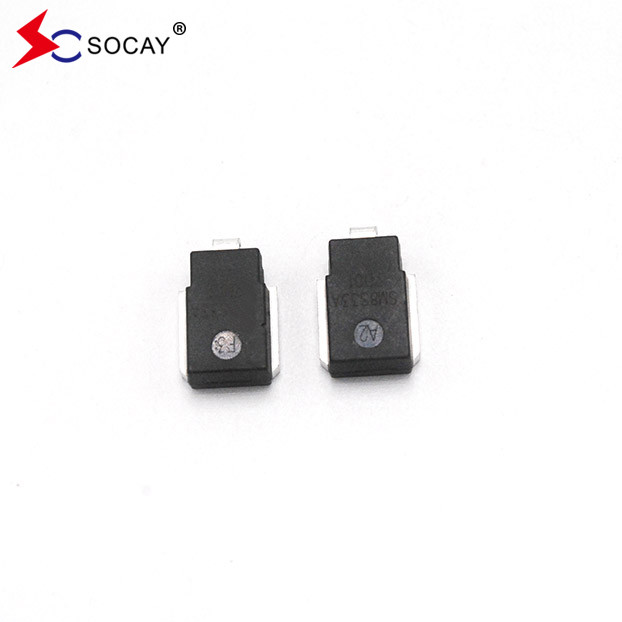

24V SM8S24CAG Proteção de circuito Componentes DO-218AB Pacote Diodo TVS Automotivo

24V SM8S24CAG Proteção de circuito Componentes DO-218AB Pacote Diodo TVS Automotivo

Ficha de dados:SM8SXXG Série_v2309.1.pdf


Descrição:
A série SM8S é projetada especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.


Visão geral dos diodos de supressão transitória TVS automotivos
1- Ampla aplicação dos diodos de supressão transitória TVS automotivos
Os diodos TVS para automóveis são um dispositivo de proteção comum em aplicações práticas.Navegadores de automóveis, gravadores de condução, almofadas de assentos aquecidos e assentos de massagem de carro. cadeiras, MP3 player de carro, sistemas de controle de motor de carro.Com o vigoroso desenvolvimento da ciência e da tecnologia e da tecnologia da informação, os produtos eletrónicos montados em veículos estão a tornar-se cada vez mais integrados e modulares.Devem ser estabelecidos requisitos mais rigorosos e exigentes para os parâmetros técnicos dos dispositivos de protecção electrónica e dos fabricantes.- Exige.

2Requisitos de parâmetros para os diodos de supressão transitória de TVS automotivos
Velocidade de resposta de nível nS, baixa tensão residual, baixa corrente de fuga, conforme com o ensaio de descarga de carga ISO 7637-2-5A/5B, alta fiabilidade,e compatível com os requisitos do dispositivo eletrónico automóvel AEC-Q101.

3Requisitos de certificação do sistema do fabricante
Passou o automóvel.Certificação do sistema IATF16949

Características:
Chip de vidro passivado otimizado.
T_JCapacidade = 175°C adequada para alta fiabilidade e requisitos automotivos.
Capacidade de potência de pulso de pico de 6600W com uma forma de onda de 10/1000μs, taxa de repetição (ciclo de trabalho): 0,01%.
Cumprir o ensaio de descarga de carga ISO 7637-2 5a/5b e ISO 16750 (variado em função das condições de ensaio).
Cumprir as qualificações AEC-Q101.
Baixa corrente de fuga.
Baixa queda de tensão.
Excelente capacidade de fixação.
Tempo de resposta muito rápido.
Compatível com a RoHS.


Aplicação:
Proteção Automóvel.

Descrição dos diodos TVS comumente utilizados da série SM8S
Os diodos TVS da série SM8S são dispositivos de proteção contra sobretensões de nível automotivo.como SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A, etc.
