36V SM8S36AG Componentes de proteção de circuito TVS Diodo Montagem de superfície unidirecional

500 peças
MOQ
negotiable
preço
36V SM8S36AG Componentes de proteção de circuito TVS Diodo Montagem de superfície unidirecional
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Pacote SM8S36AG: DO-218AB
SM8S36AG Vr: 36 V
Ir@Vr @25°C: 5 μA
SM8S36AG Ir@Vr @175°C: 150 μA
Vbr@It (Min.): 40.0v
SM8S36AG Vbr@It (máximo): 44.2V
SM8S36AG Ele: 5 mA
SM8S36AG Vc@Ipp: 58,1V
SM8S36AG Ipp: 114A
Destacar:

Componentes de protecção de circuitos de 36 V

,

Componentes de protecção de circuitos unidirecionais

,

Diodo TVS de 36 V unidirecional
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: SM8S36AG
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

SOCAY 36V Diodos TVS unidirecionais SM8S36AG, suprimidores de tensão transitória montados na superfície



Ficha de dados:SM8SXXG Série_v2309.1.pdf

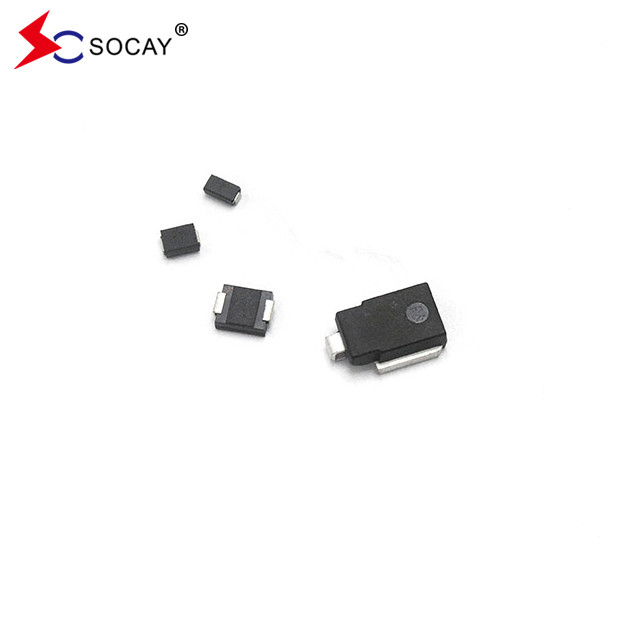

36V SM8S36AG Componentes de proteção de circuito TVS Diodo Montagem de superfície unidirecional 0

Descrição:

A série SM8S é projetada especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Número da parte

Pico de funcionamento

Para trás

Voltagem VRWM

(V)

Desagregação

Voltagem

VBR (V)

Corrente de ensaio

Eu...T

(mA)

Fusão inversa máxima Eu...R @VRWM

(μA)

Número máximo

Eu...R@VRWMTJ= 175°C

(μA)

Reverso máximoAumentarCorrente

Eu...PP(A)①

Voltagem máxima de fixação

VC @Eu...PP

(V)
Unificação Bi   Mem. Mmachado.
SM8S10AG A partir de 1 de janeiro de 2016 10.0 11.1 12.3 5.0 15 250 388 17.0
SM8S11AG SM8S11CAG 11.0 12.2 13.5 5.0 10 150 363 18.2
SM8S12AG SM8S12CAG 12.0 13.3 14.7 5.0 10 150 332 19.9
SM8S13AG A partir de 1 de janeiro de 2018 13.0 14.4 15.9 5.0 10 150 307 21.5
SM8S14AG SM8S14CAG 14.0 15.6 17.2 5.0 10 150 284 23.2
SM8S15AG A partir de 1 de janeiro de 2015 15.0 16.7 18.5 5.0 10 150 270 24.4
SM8S16AG SM8S16CAG 16.0 17.8 19.7 5.0 10 150 254 26.0
SM8S17AG A partir de 1 de janeiro de 2018 17.0 18.9 20.9 5.0 10 150 239 27.6
SM8S18AG SM8S18CAG 18.0 20.0 22.1 5.0 10 150 226 29.2
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG A partir de 1 de janeiro de 2018 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG A partir de 1 de janeiro de 2018 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG A partir de 1 de janeiro de 2016 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG A partir de 1 de janeiro de 2018 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG A partir de 1 de janeiro de 2016 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG O que é o SM8S78CAG? 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

Notas:

1.A forma de onda da corrente de sobretensão é definida na forma de onda de 10/1000μS.

2.Para todos os tipos, V máximoF= 1,8 V em IF= 100 A medido em 8,3 ms de onda sinusoidal única ou equivalente, ciclo de trabalho = 4 pulsos por

Minuto máximo.



Características:

Chip de vidro passivado otimizado.

TJCapacidade = 175°C adequada para alta fiabilidade e requisitos automotivos.

Capacidade de potência de pulso de pico de 6600W com uma forma de onda de 10/1000μs, taxa de repetição (ciclo de trabalho): 0,01%.

Cumprir o ensaio de descarga de carga ISO 7637-2 5a/5b e ISO 16750 (variado em função das condições de ensaio).

Cumprir as qualificações AEC-Q101.

Baixa corrente de fuga.

Baixa queda de tensão.

Excelente capacidade de fixação.

Tempo de resposta muito rápido.

Compatível com a RoHS.

36V SM8S36AG Componentes de proteção de circuito TVS Diodo Montagem de superfície unidirecional 1



Aplicação:

Proteção Automóvel.



36V SM8S36AG Componentes de proteção de circuito TVS Diodo Montagem de superfície unidirecional 2





etiqueta:

Componentes elétricos para automóveis

Diodo TVS automóvel

Diodo transiente da supressão da tensão
