Name: Dispositivo de descarga de gás a dois elétrodos GDT SC2E5-90LL 90V com comando axial
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.9 (173 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Outro nome: tubo de retenção

Tamanho da embalagem: φ5,5*6 mm

Tensão de ignição de corrente contínua @100V/μs: 90V±20%

Max. Tensão de impulso de ignição @100V/μs: 500V

Max. Tensão de impulso de ignição @1KV/μs: 600 V

Min. Resistência ao isolamento: 1GΩ (@50V DC)

Max. Capacidade: 1.0pF

Voltagem de arco @ 1A: 15 V

Número máximo corrente de descarga de impulso corrente de descarga de impulso: 5KA

Temperatura de funcionamento: -40°C~+90°C

Temperatura de armazenamento: -40°C~+90°C

Max. Corrente de descarga de impulso: 10kA

Corrente de descarga alternada: 5A

Vida do impulso: 100A

Destacar:

tubo de descarga do gás 2-Electrode

Tubos de descarga de gás 90 V

Dispositivo de condução axial GDT

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: UL,REACH,RoHS,ISO

Número do modelo: SC2E5-90LL

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 1-3 semanas

Galeria

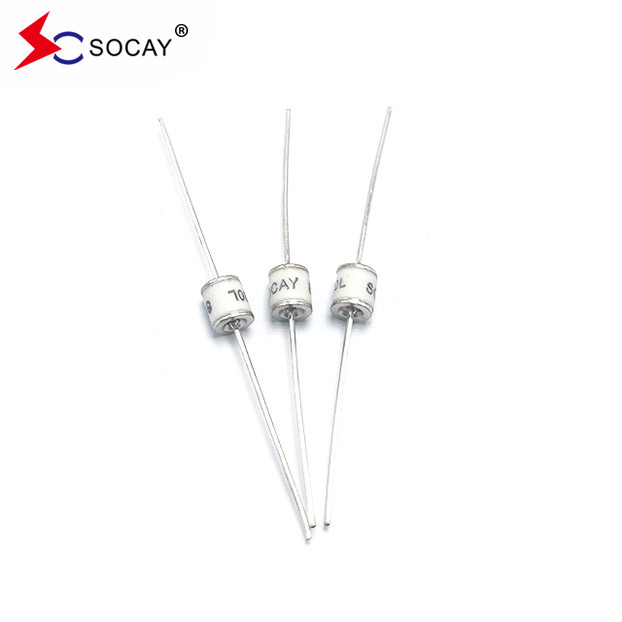

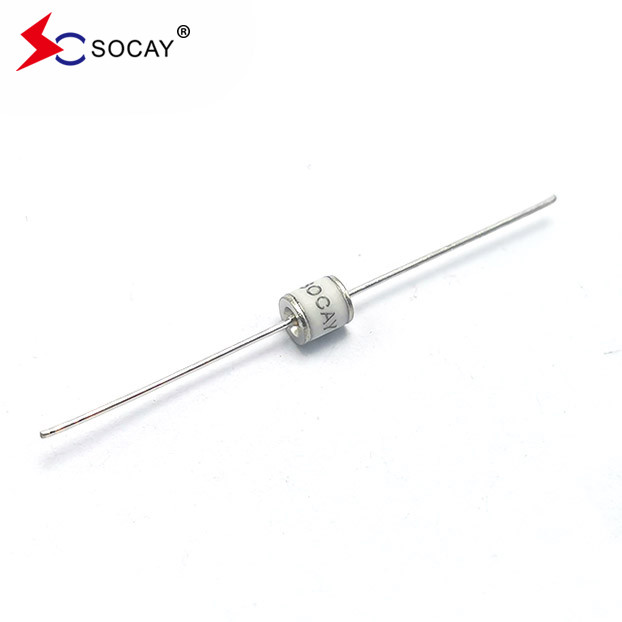

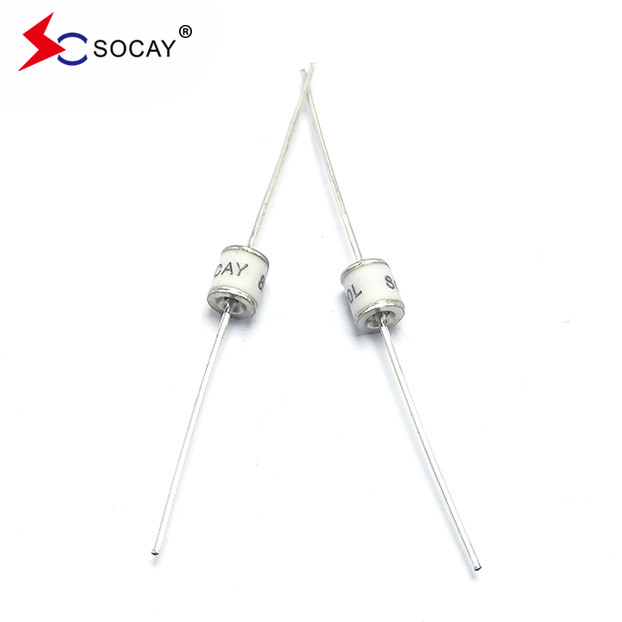

Dispositivo de descarga de gás a dois elétrodos GDT SC2E5-90LL 90V com comando axial

Descrição de produto

Tubos de descarga de gás a dois elétrodos (GDT) SC2E5-90LL, dispositivos a 90 V por eixo de chumbo

Ficha de dados:SC2E5_v91.1.pdf

Classificação GDT

Instalação de superfície ((tamanho do pacote):1206,1210,1812
DIP:2-Eletrodo,3-Eletrodo

Tensão de CC: 75V~800V

Alta Tensão CC: 1000V~6000V

Corrente:0.5KA~20KA

Tempo de resposta ≤ 100 NS, com componentes SWITH

Dispositivo de descarga de gás a dois elétrodos GDT SC2E5-90LL 90V com comando axial 0

Parte Número	Marcação	Tensão de ignição de corrente contínua	Número máximo Impulso Tensão de exclusão		Resistência mínima ao isolamento	Capacidade máxima	Voltagem de arco	Vida de serviço
								Número nominal Corrente de descarga por impulso	Corrente máxima de descarga de impulso	Número nominalACorrente de descarga intermitente	Impulso A vida
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 vezes	@8/20μs 1 vez	@50Hz 1Sec. 10vezes	@10/1000μs 300 vezes
SC2E5-75LL SC2E5-75L	SOCAY75L	75V±20%	< 500 V	< 600 V	1 GΩ (a 25 V)	< 1,0 pF	- 15 V	5KA	10KA	5A	100A
SC2E5-90LL SC2E5-90L	SOCAY90L	90V±20%	< 500 V	< 600 V	1 GΩ (a 50 V)	< 1,0 pF	- 15 V	5KA	10KA	5A	100A
SC2E5-150LL SC2E5-150L	SOCAY150L	150V±20%	< 500 V	< 600 V	1 GΩ (a 50 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-230LL SC2E5-230L	SOCAY230L	230 V ± 20%	< 600 V	< 700 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-250LL SC2E5-250L	SOCAY250L	250 V ± 20%	< 700 V	< 800 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-300LL SC2E5-300L	SOCAY300L	300V±20%	< 800 V	< 900 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-350LL SC2E5-350L	SOCAY350L	350 V ± 20%	< 800 V	< 900 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-420LL SC2E5-420L	SOCAY420L	420V±20%	< 900 V	< 1000 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-470LL SC2E5-470L	SOCAY470L	470V ± 20%	< 900 V	< 1000 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-600LL SC2E5-600L	SOCAY600L	600V±20%	< 1100 V	< 1200 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-800LL SC2E5-800L	SOCAY800L	800V±20%	< 1200 V	< 1400V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
Notas: 1) Termos em conformidade com a UIT-T K.12 e GB/T 9043-2008 2) No momento da entrega AQL 0,65 nível II, DIN ISO 2859

Dispositivo de descarga de gás a dois elétrodos GDT SC2E5-90LL 90V com comando axial 1
Características:

Não radioativos
Compatível com a RoHS
Baixa perda de inserção
Excelente resposta ao rápido aumento dos transitorios
Capacidade ultra baixa
Capacidade de sobrecarga de 5KA testada com um pulso de 8/20μs, tal como definido pela IEC 61000-4-5

Aplicações:

módulo de alimentação, isolador, inversor, equipamento médico,

485 convertidor, produtos de comunicação

(máquina de terminais ópticos, MODELO,

Estação base de comunicação),

Estabilizador, produtos de segurança, detector de relâmpagos.
