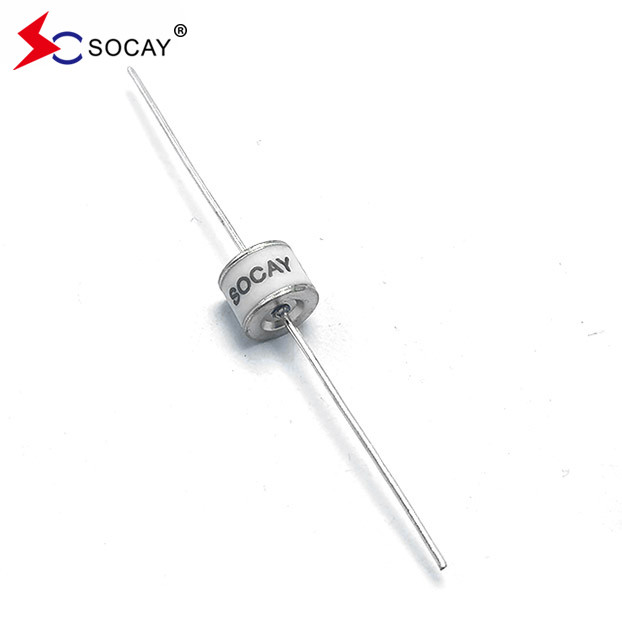

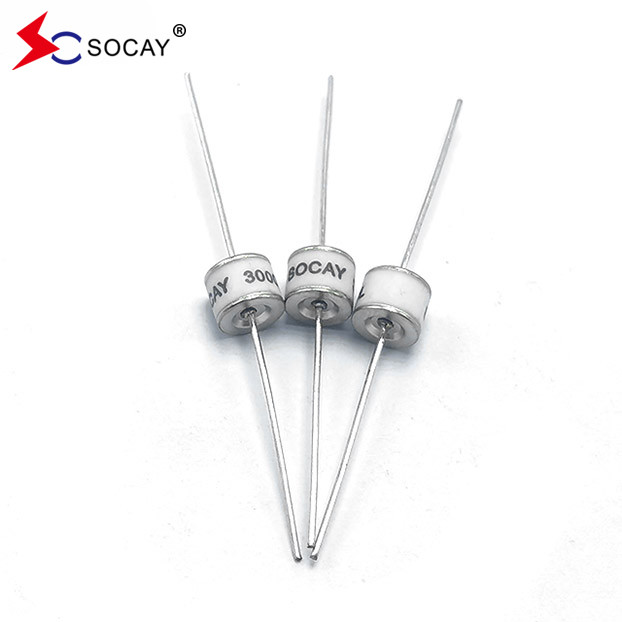

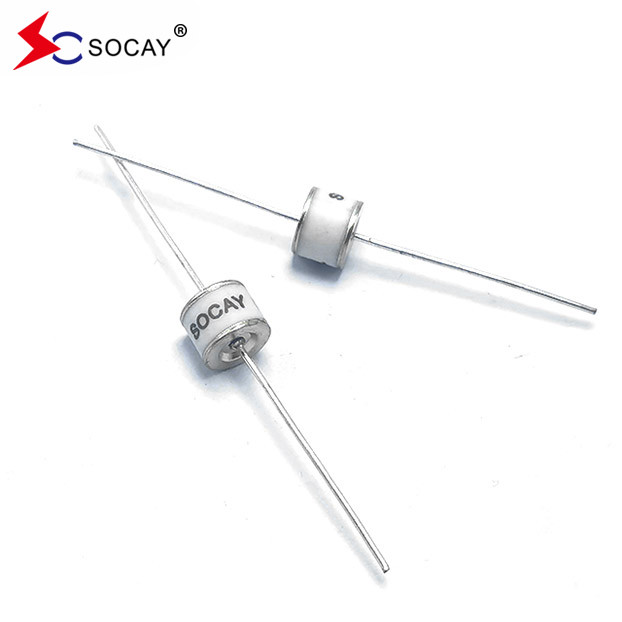

Tubo de descarga de gás cerâmico por eixo com chumbo SC2E8-90ML Compatível com a RoHS

90V±20% tubo de descarga de gás cerâmico com chumbo axial SC2E8-90ML, compatível com a RoHS

Ficha de dados:SC2E8_v91.1.pdf

Princípios de selecção dos tubos de descarga de gás de cerâmica

1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, de modo a não afetar o funcionamento normal do circuito.
2A tensão de retenção do tubo de descarga de gás cerâmico deve ser o mais elevada possível para garantir que a tensão de funcionamento no circuito não provoque condução contínua.Quando a sobrevoltagem no circuito desaparece, certifique-se de que o tubo de descarga de gás cerâmico é apagado a tempo, caso contrário, afectará o funcionamento normal do circuito.
3Assegurar-se-á de que a tensão de ruptura do tubo de descarga de gás cerâmico seja inferior à tensão instantânea mais elevada que o circuito pode suportar.
4De acordo com a intensidade da corrente de impulso que pode entrar na linha, determinar a capacidade de resistência da corrente de impulso que o tubo de descarga selecionado deve atingir.
5Quando necessário, o tubo de descarga de gás cerâmico deve estar equipado com um dispositivo de curto-circuito adequado, o dispositivo FS, também chamado de dispositivo de protecção contra falhas.

Sobre o GDT
Os tubos de descarga de gás funcionam de acordo com o princípio da física dos gases de alta eficiência de descarga por arco.Uma vez que a tensão aplicada ao tubo de descarga exceda a tensão de ruptura, um arco se formará na área de descarga selada dentro de nanossegundos.Quando a descarga termina e o tubo de descarga saiPor conseguinte, os tubos de descarga de gás satisfazem quase todas as exigências dos componentes protegidos.Pode limitar de forma fiável a sobrevoltagem dentro da gama de valores admissíveis, e em condições normais de funcionamento, devido às suas características de elevada resistência ao isolamento e baixa capacidade, o tubo de descarga não terá essencialmente qualquer impacto no sistema protegido.

Classificação dos tubos de descarga de gás de cerâmica
1De acordo com o número de elétrodos, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de diodos e tubos de descarga de triodos.Então eles são chamados tubos de descarga de cerâmica.
2De acordo com o tamanho da aparência, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de chip e tubos de descarga plug-in.
3De acordo com a tensão de pulso do produto, os tubos de descarga de gás comumente utilizados são divididos em tubos de descarga de pulso convencionais e tubos de descarga de pulso baixo.
