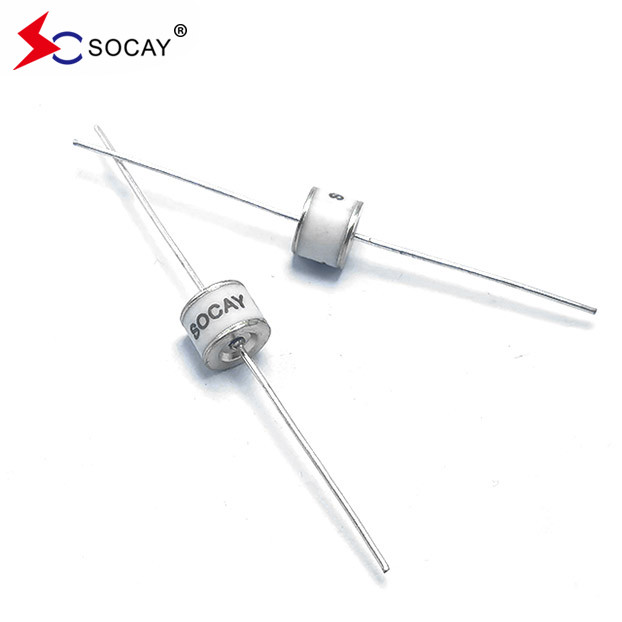

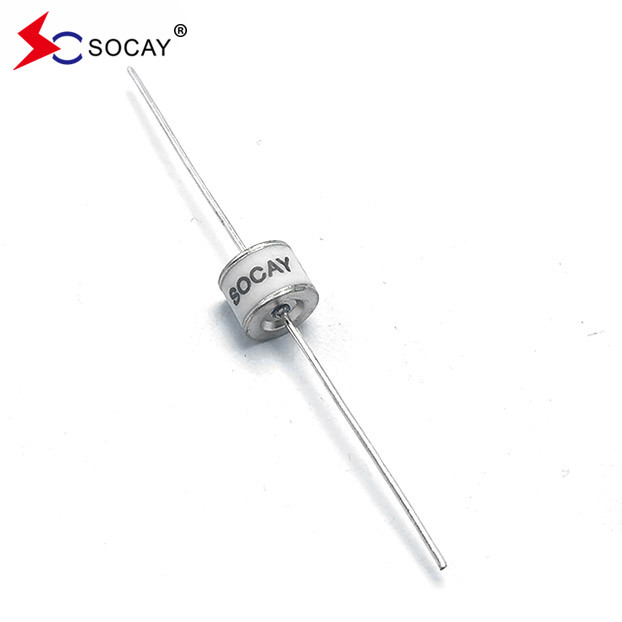

Tubo cerâmico GDT de chumbo axial de 800V SC2E8-800ML Componentes clássicos

Tubo cerâmico GDT de chumbo axial de 800V SC2E8-800ML Componentes clássicos

Ficha de dados:SC2E8_v91.1.pdf

Circuito típico de aplicação do tubo de descarga de gás (GDT)
Os tubos de descarga de gás cerâmico (GDT) são amplamente utilizados em linhas de comunicação e proteção de linhas de energia de produtos eletrônicos, como comunicações, segurança e indústria.Quando utilizados na proteção de linhas eléctricas, os tubos de descarga de gás de cerâmica (GDT) devem
Aplicado em série com MOV ou TVS, conforme mostrado na Figura 2. A Figura 3 mostra a proteção da interface RJ45, a Figura 4 e a Figura 5 mostram a interface RS485 e a BNC, respectivamente.
Esquema de protecção de interface de dois níveis, o primeiro nível utiliza um tubo de descarga de gás cerâmico.













Principais características do tubo de descarga de gás
> Tensão de ruptura de CC: 70~7500 V
>Corrente de descarga de impacto (8/20 μs): máximo 100 kA
>Corrente de descarga de impacto (10/350 μs): máximo 100 kA
>Corrente de descarga de frequência de potência (1 s): máximo 20 A
>Corrente de descarga de frequência de potência (0,2 s): máximo 300 A
>Tensão de arco: 10~35 V
>Resistência de isolamento: mínimo 1 GΩ
>Capacidade: 0,2 pF no mínimo




Características do tubo de descarga de gás cerâmico
> A capacidade de junção é baixa, a capacidade de junção da maioria dos produtos de série não excede 2 pF e a capacidade de junção dos produtos de fluxo extra-grande é de dezenas a dezenas de picofarads;
> Grande caudal, a nossa unidade única de tubo de descarga de gás cerâmico (GDT) tem uma faixa de caudal de 8/20μs de 500A a 100kA;
> Alta resistência ao isolamento, geralmente superior a 1GΩ, não fácil de envelhecer e de elevada fiabilidade;
> Faixa de tensão de ruptura de corrente contínua é de 75V~6000V, faixa de tensão de ruptura de pulso é de 600V~7800V;
> Vários pacotes, incluindo dispositivos SMD e dispositivos plug-in, dispositivos de dois terminais e dispositivos de três terminais, para satisfazer diferentes necessidades de aplicação;
> Fácil de instalar;
