Casa /Produtos/Diodos TVS/400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais

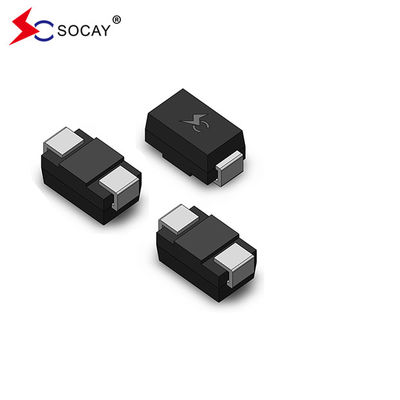

400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais

5000 peças
MOQ
negotiable
preço
400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Diodos TVS
Tipo de embalagem: DO-214AC/SMA
- Não, não.: 6.0V
Vbr@It (Min.): 6.67V
Vbr@It (máximo): 7.37V
- Não.: 10mA
Vc@Ipp: 10.3V
Ipp: 38.83A
Ir@Vrwm: 800 μA
Intervalo de temperatura de armazenamento: -55 a + 150 °C
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: SMAJ6.0CA
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

400W 6V SMD Supressor de Voltagem Transiente SMAJ6.0CA, Diodos TVS bidirecionais



Ficha de dados:SMAJ_v2207.1.pdf



400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais 0





Número da parte Marcação

Para trás

- O que foi?

Voltagem VRWM(V)

Desagregação

VoltagemVBR (V)

@IT

Teste

Corrente

Eu...T (mA)

Número máximo

Apertamento

Voltagem VC @IPP(V)

Número máximo

Pico

Pulso

Corrente Eu...PP(A)

Número máximo

Para trás

FugasEu...R

@VRWM (μA)
Unificação Bi UNi Bi   MIN Max.
SMAJ3.3A - Não. A1 - Não. 3.3 4.10 - Não. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Nós 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA A.M. WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA Pressão arterial XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE Sim, sim. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA TC YT 43.0 47.80 52.80 1 69.4 5.76 5



 Notas:



1.1O sufixo "A" designa o dispositivo de tolerância de 5%.

22. Adicionar o sufixo "CA" após o número da peça para especificar dispositivos bidirecionais.

33.Para dispositivos bidirecionais com VRde 10 volts ou menos, o IRO limite é o dobro.







400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais 1





Parâmetro Símbolo Valor Unidade
Dissipação da potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 400 Capacidade de produção
Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. Eu...PP Ver Próxima Tabela Ampères
Dissipação de energia no dissipador de calor infinito em TL= 75°C PM (((AV) 1.0 Watt
Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) Eu...FSM 40 Ampères
Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (Nota 4) VF 3.5/5.0 Voltagem
Junção de funcionamento e intervalo de temperatura de armazenamento. TJ, TGST -55 a +150 °C

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de TA= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V.F< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201 V.





400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais 2

400W 6V SMD Supressor de Tensão Transiente SMAJ6.0CA, Diodos TVS bidirecionais 3
