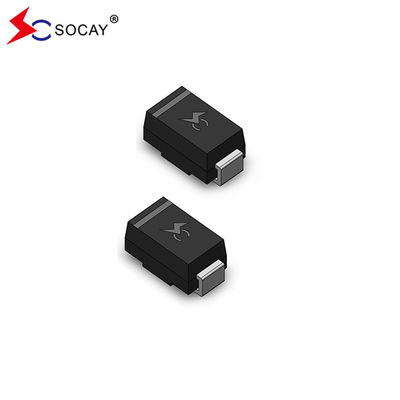

Supressor de tensão transitória de 30 V montado na superfície TVS SMAJ30A DO-214AC SMA

Supressor de tensão transitória de 30 V montado na superfície TVS SMAJ30A DO-214AC SMA

TVS SMAJ30A DATASHEET:SMAJ_v2207.1.pdf

Conta resumida da TVS SMAJ30A:

O TVS SMAJ30A foi concebido especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.A sua dissipação de energia no dissipador de calor infinito em T_L=75°C é 1.0W. TVS SMAJ30A Pico de Forward Surge atual 8.3ms Single Half Sine Wave é 40A.

TVS SMAJ30A Características:

• TVS SMAJ30A é adequado para aplicações montadas em superfície, a fim de otimizar o espaço da placa
• TVS SMAJ30A tem baixa fuga
• TVS SMAJ30A é uma unidade bidirecional
• TVS SMAJ30A é junção passivada de vidro
• TVS SMAJ30A tem baixa indutividade
• TVS SMAJ30A tem excelente capacidade de fixação
• Capacidade de potência máxima do TVS SMAJ30A a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01% é 400 watts
• Tempo de resposta rápido do TVS SMAJ30A: normalmente menos de 1,0s de 0 Volts para VBR min
• IR típico do TVS SMAJ30A inferior a 5μA acima de 12V
• Soldadura a alta temperatura do TVS SMAJ30A: 260°C/40 segundos nos terminais
• TVS SMAJ30A Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT
• A embalagem de plástico da TVS SMAJ30A tem uma inflamabilidade de laboratório de subscritores 94V-0.
• Tinho mate, livre de chumbo
• TVS SMAJ30A é livre de halogênio e compatível com RoHS
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O teste de bigode do TVS SMAJ30A é realizado com base no JEDEC JESD201A, de acordo com os seus quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)

Características elétricas do TVS SMAJ30A (T_A= 25°CSalvo indicação em contrário:
