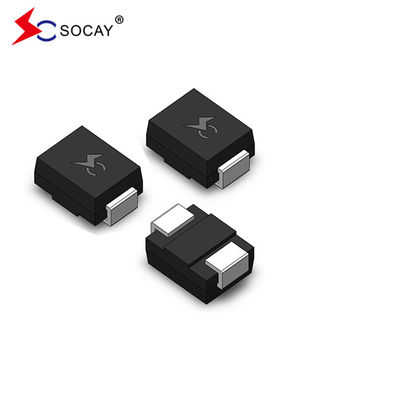

SMBJ13CA TVS Diodos Proteção de circuito Diodo de supressão de tensão transitória DO-214AA

SMBJ13CA Nova Proteção de Circuito Original Transitório Supressores de Voltagem TVS Diodos Superfície Montar DO-214A

Ficha de dados:SMBJ_v88.2.pdf

Supressores de tensão transitória montados na superfície Descrição:

• SMBJ13CA é para aplicações montadas na superfície, a fim de otimizar o espaço da placa
• SMBJ13CA tem baixa fuga
• SMBJ13CA é um componente bidirecional
• SMBJ13CA é uma junção passivada de vidro
• SMBJ13CA tem baixa indutividade
• SMBJ13CA tem excelente capacidade de fixação
• Capacidade de potência máxima do SMBJ13CA a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01% é 600W
• SMBJ13CA tem tempo de resposta rápido: tipicamente menos de 1,0ps de 0 Volts para VBR min
• "Fusão" de potência superior a 100 W; ou
• Soldagem a alta temperatura da SMBJ13CA: 260°C/40 segundos nos terminais
• SMBJ13CA O coeficiente de temperatura máxima típico ΔVBR = 0,1% × VBR@25°C× ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• Tinho mate, livre de chumbo
• SMBJ13CA é livre de halogênio e compatível com RoHS
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)

Características elétricas do diodo TVS SMBJ13CA (T_A= 25°C, salvo indicação em contrário):

Os produtos de diodo de supressão transitória TVS da série SMBJ adotam embalagens SMB de montagem de superfície padrão, com uma potência nominal máxima de 600W.O produto tem um tempo de resposta extremamente rápido (subnanossegundos) e uma estabilidade muito elevada.. Especificamente concebidos para a protecção de várias interfaces em aplicações de circuitos electrónicos contra tensões transitórias causadas por raios e outros eventos de tensão transitória.
Características do produto
Pacote de baixo perfil
Ideal para colocação automatizada
Capacidade de potência de pulso de pico de 600 watts com uma forma de onda de 10/1000μs
Para aplicadores montados na superfície para otimizar o espaço das placas
Excelente capacidade de fixação
Tempo de resposta muito rápido
Baixa resistência a sobretensão incremental
Aplicações
Proteção da fonte de alimentação
Aplicação automotiva
Aplicação industrial
Gestão de energia
