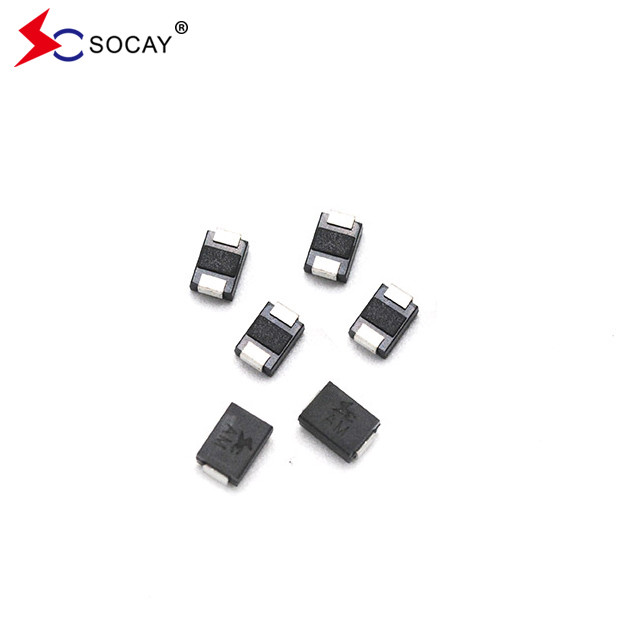

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Dispositivo de protecção

TVS DIODE SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA Dispositivo de protecção

Ficha de dados do diodo de TVS:SMBJ_v88.2.pdf

DO214AA SMBJ5.0A SMBJ5.0CA Características:

• DO214AA SMBJ5.0A SMBJ5.0CA são Para aplicações montadas em superfície, a fim de otimizar o espaço da placa
• DO214AA SMBJ5.0A SMBJ5.0CA têm baixa fuga
• DO214AA SMBJ5.0A SMBJ5.0CA são unidades uni e bidirecionais
• Junções passivadas de vidro
• DO214AA SMBJ5.0A SMBJ5.0CA têm baixa indutividade
• DO214AA SMBJ5.0A SMBJ5.0CA têm excelente capacidade de fixação
• DO214AA SMBJ5.0A SMBJ5.0CA têm 600W Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01%
• DO214AA SMBJ5.0A Tempo de resposta rápido do SMBJ5.0CA: normalmente inferior a 1,0 s de 0 Volts a VBR min
• "Infravermelhos" típicos inferiores a 5 μA acima de 12 V.
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• DO214AA SMBJ5.0A SMBJ5.0CA Tinto mate sem chumbo
• Livre de halogênio e compatível com a RoHS
• DO214AA SMBJ5.0A SMBJ5.0CA's modo de falha típico é curto de tensão ou corrente especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)

DO214AA SMBJ5.0A SMBJ5.0CA Características elétricas (T_A= 25°CSalvo indicação em contrário:
