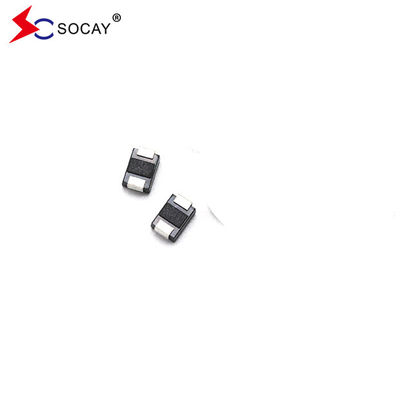

TVS Diodo SMBJ30A Supressor de Tensão Transiente TVS Protetor de Tensão para Eletrônica Automotiva

TVS Diodo SMBJ30A Supressor de Tensão Transiente TVS Protetor de Tensão para Eletrônica Automotiva

Diodo TVS SMBJ30A FOLHA DE DATOS:SMBJ_v88.2.pdf

Supressores de tensão transitória montados na superfície Descrição:

The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

Supressores de tensão transitória montados na superfície Características:

O Supressor de Voltagem Transiente (TVS) SMBJ30A é para aplicações montadas na superfície, a fim de otimizar o espaço da placa.SMBJ30A é junção passivada de vidro. SMBJ30A tem baixa indutividade e excelente capacidade de fixação. Capacidade de potência máxima do SMBJ30A a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01% é de 300W. Tempo de resposta rápido do SMBJ30A: tipicamente inferior a 1,0ps de 0 Volts a VBR min. IR típico do SMBJ30A inferior a 5μA acima de 12V. Soldadura de alta temperatura do SMBJ30A:260°C/40 segundos nos terminais.SMBJ30A Coeficiente de temperatura máxima típico ΔVBR = 0,1% × VBR@25°C× ΔT.

O pacote de plástico do SMBJ30A tem uma inflamabilidade de laboratório de subscritores de 94V-0.Modo de falha típico é curto de tensão ou corrente sobre-especificadaO ensaio de moustache é efectuado com base no JEDEC JESD201A, por sua tabela 4a e 4c. O IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto) do SMBJ30A.Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC 801-4).
