Name: Diodos TVS bidirecionais SMCJ5.0CA 9.2VC Supressão de tensão transitória UL reconhecido
Brand: SOCAY
SKU: SMCJ5.0CA
Rating: 4.8 (169 reviews)

Diodos TVS bidirecionais SMCJ5.0CA 9.2VC Supressão de tensão transitória UL reconhecido

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

SMCJ5.0CA Nome: Diodos TVS

SMCJ5.0CA Tipo de embalagem: DO-214AB/SMC

SMCJ5.0CA Vrwm: 5.0V

SMCJ5.0CA Vbr@It (min.): 6.40V

SMCJ5.0CA Vbr@It (máximo): 7.00V

SMCJ5.0CA Ele: 10mA

SMCJ5.0CA Vc@Ipp: 9.2V

SMCJ5.0CA Ipp: 163.04A

SMCJ5.0CA: 1000 μA

Intervalo de temperatura de armazenamento: -55 a + 150 °C

Destacar:

Diodos TVS bidirecionais

Diodos TVS SMCJ5.0CA

Supressão transiente da tensão das tevês

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: UL,REACH,RoHS,ISO

Número do modelo: SMCJ5.0CA

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

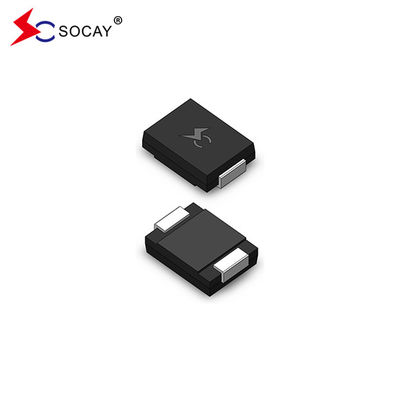

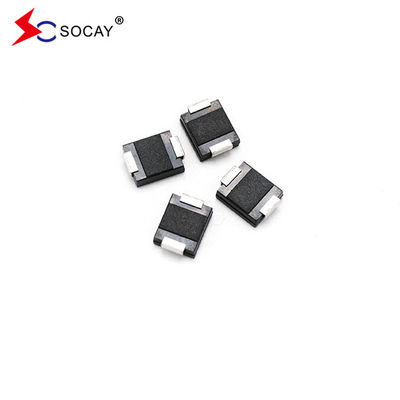

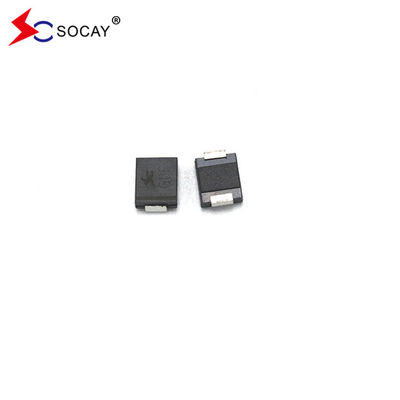

Diodos TVS bidirecionais SMCJ5.0CA 9.2VC Supressão de tensão transitória UL reconhecido

Descrição de produto

Diodo TVS bidireccional SMCJ5.0CA, 9.2VC Supressor de tensão transitorio, reconhecido pela UL

Ficha de dados:SMCJ_v2107.1.pdf

Diodo TVS SMCJ5.0CA Descrição:

O diodo TVS SMCJ5.0CA foi concebido especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Diodo TVS SMCJ5.0CA Capacidades máximas (T_A= 25°CSalvo indicação em contrário:

Parâmetro de diodo TVS	Símbolo	Valor	Unidade de diodo TVS
SMCJ5.0CA Dissipação de potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PP_M	1500	Capacidade de produção
SMCJ5.0CA Corrente de Pico de Impulso com uma forma de onda de 10/1000μs.	Eu..._PP	Ver Próxima Tabela	Ampères
Dissipação de energia no dissipador de calor infinito em T_L= 75°C	P_{M (((AV}₎	6.5	Watt
SMCJ5.0CA Corrente de onda de picos para a frente, onda de meio seno único de 8,3 ms (Nota 3)	Eu..._FSM	200	Ampères
Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (Nota 4)	V_F	3.5/5.0	Voltagem
SMCJ5.0CA Intervalo de temperatura de junção de funcionamento e armazenamento.	T_J, T_GST	-55 a +150	°C
Notas: 1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de T_A= 25°C para a figura 2. 2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal. 3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo. 4V._F< 3,5 V para V_BR< 200 V e V_F< 6,5 V para V_BR> 201 V.

Características elétricas do diodo TVS SMCJ5.0CA (T_A= 25°CSalvo indicação em contrário:

Número da peça do diodo TVS		Marcação		TVS Diodo Reverso - O que foi? Voltagem VRWM (V)	Descomposição do diodo TVS Voltagem VBR (V) @IT		Teste Corrente IT (mA)	TVS Diodo Máximo Apertamento Voltagem VC @IPP (V)	TVS Diodo Máximo Pulsão máxima PIP atual (A)	Número máximo Para trás IR de vazamento @VRWM (μA)
Unificação	Bi	Unificação	Bi		MIN	Max.
SMCJ5.0A	SMCJ5.0CA	GDE	BDE	5.0	6.40	7.00	10	9.2	163.04	1000
SMCJ6.0A	SMCJ6.0CA	GDG	BDG	6.0	6.67	7.37	10	10.3	145.63	1000
SMCJ6.5A	SMCJ6.5CA	GDK	BDK	6.5	7.22	7.98	10	11.2	133.93	500
SMCJ7.0A	SMCJ7.0CA	GDM	BDM	7.0	7.78	8.60	10	12.0	125.00	200
SMCJ7.5A	SMCJ7.5CA	Produto interno bruto	BDP	7.5	8.33	9.21	1	12.9	116.28	100
SMCJ8.0A	SMCJ8.0CA	RDA	BDR	8.0	8.89	9.83	1	13.6	110.29	50
SMCJ8.5A	SMCJ8.5CA	GDT	BDT	8.5	9.44	10.40	1	14.4	104.17	20
SMCJ9.0A	SMCJ9.0CA	VAB	BDV	9.0	10.00	11.10	1	15.4	97.40	10
SMCJ10A	SMCJ10CA	GDX	BDX	10.0	11.10	12.30	1	17.0	88.24	5
