VRWM 64V Montagem de superfície unidirecional TVS Diodo SMAJ64A, fornecido plano de proteção gratuito

VRWM 64V Montagem de superfície unidirecional TVS Diodo SMAJ64A, fornecido plano de proteção gratuito

Diodo de TVS montado na superfície SMAJ64A Ficha de dados:SMAJ_v2207.1.pdf

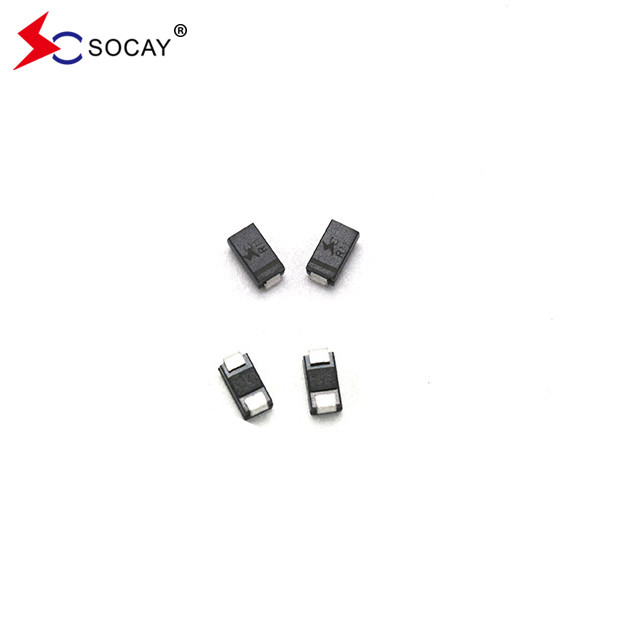

Diodo de TVS de montagem de superfície SMAJ64A Ilustração:

O diodo de TVS de montagem de superfície SMAJ64A é projetado especificamente para proteger equipamentos eletrônicos sensíveis de transientes de tensão induzidos por relâmpagos e outros eventos de tensão transitória.

1Aplicação de diodos de supressão transitória (diodos TVS) nos sistemas de alimentação da TN
As sobrevoltas causadas por erros de funcionamento humanos, tais como ondas de sobrevoltagem de relâmpago e interruptores de carga, podem facilmente invadir o interior dos equipamentos eléctricos e electrónicos através de linhas de alimentação,causando falhas no equipamento elétrico e eletrónicoA instalação de dispositivos de absorção de ondas MOV e TVS na linha de alimentação eléctrica permite uma protecção de dois níveis.A proteção de modo comum e de modo diferencial é efectuada nas linhas L e NO método específico consiste em instalar o MOV na extremidade frontal da linha como proteção SPD de primeiro nível para descarregar a maior parte da corrente de relâmpago, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeDeve notar-se que o MOV e o TVS devem conseguir coordenação e cooperação da tensão e da energia, e o comprimento da linha entre AB não deve ser inferior a 5 m. Caso contrário,O comprimento da linha deve ser aumentado ou devem ser instalados dispositivos de desacoplagem..

2Aplicação de diodos de supressão transitória (diodos TVS) nas linhas de sinal de rede
Os diodos de supressão transitória (diodos TVS) podem ser utilizados não só para a protecção contra sobretensões dos sistemas de energia, mas também para a protecção contra sobretensões das linhas de sinal.Os tubos de descarga de gás GDT e os diodos de supressão transitória (diodos TVS) são combinados para formar uma proteção contra ondas de sinalO dispositivo caracteriza-se por uma resposta rápida, uma pequena fuga, quase nenhuma perda de sinal e pode fornecer uma protecção segura e fiável para linhas de rede de alta velocidade.

3Aplicação de diodos de supressão transitória (diodos TVS) em sistemas de energia de CC
No circuito de alimentação de um computador de computador ordinário, a corrente AC 220 V é reduzida para AC 20 V através de um transformador,e, em seguida, modulado e retificado pelo circuito para saída de 10 V de potência CC e ligado à carga. Instalando um supressor de tensão transitória bidirecional TVS1 na extremidade de saída do transformador,absorve a corrente de impulso instantâneo das linhas L e N e prende a tensão do circuito a um nível de tensão seguroO TVS1 pode proteger o retificador de fundo e outros componentes do circuito do transformador.Um supressor de voltagem transitória unidirecional TVS2 é instalado na extremidade de saída da fonte de alimentação de corrente contínua após o retificador para proteger a carga de corrente contínua de sobrevoltagem e impactos de corrente.

3Aplicação de diodos de supressão transitória (diodos TVS) em circuitos de transistores
Como um dispositivo de controle de corrente, os transistores são uma parte importante dos circuitos integrados eletrônicos.São usados em circuitos de comutação, circuitos de amplificação e circuitos de estabilização de tensão.Para proteger o circuito do transistor de interferências de tensão de sobretensão, tais como ESD/EFT (descarga eletrostática/grupo de impulsos eléctricos rápidos transitórios), TVS1 e TVS2 são adicionados às extremidades de entrada e saída do circuito, respectivamente, para proteção.
