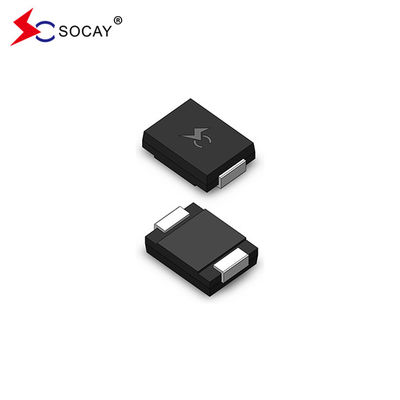

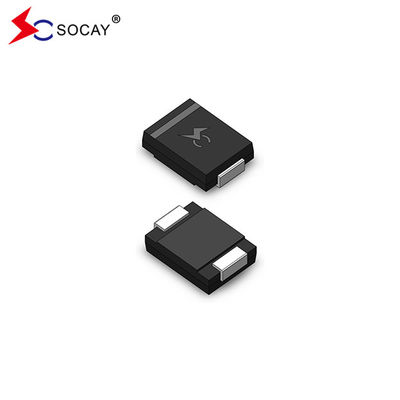

supressor transitório da tensão do diodo VRWM 5.0V das tevês da montagem em superfície da série SMDJ de 3000W SMDJ
FICHA DE DADOS:SMDJ_v2107.1.pdf
Descrição:
A série SMDJ foi projetada especificamente para proteger equipamentos eletrônicos sensíveis contra transientes de tensão induzidos por raios e outros eventos de tensão transientes.
|
Número da peça
|
Marcação
|
Tensão de stand-off reversaVRWM(V)
|
DiscriminaçãoTensão VBR(V)
@EUT
|
Corrente de testeEUT
(mA)
|
Tensão máxima de fixaçãoVC
@EUPP(V)
|
Corrente máxima de pulso de picoEUPP(A)
|
Reversão MáximaVazamento IR
@VRWM(μA)
|
|
Uni
|
Bi
|
Uni
|
Bi
|
|
MÍNIMO
|
MÁX.
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5,0 |
6h40 |
7h00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
ODR |
DDG |
6,0 |
6,67 |
7,37 |
10 |
10.3 |
291,26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDC |
DDC |
6,5 |
7.22 |
7,98 |
10 |
11.2 |
267,86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7,0 |
7,78 |
8,60 |
10 |
12,0 |
250,00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
PDP |
DDP |
7,5 |
8.33 |
9.21 |
1 |
12,9 |
232,56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8,0 |
8,89 |
9,83 |
1 |
13.6 |
220,59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
DDT |
8,5 |
9.44 |
10h40 |
1 |
14.4 |
208,33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9,0 |
10h00 |
11.10 |
1 |
15.4 |
194,81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10,0 |
11.10 |
12h30 |
1 |
17,0 |
176,47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11,0 |
12h20 |
13h50 |
1 |
18.2 |
164,84 |
5 |
| SMDJ12A |
SMDJ12CA |
URINA |
DEE |
12,0 |
13h30 |
14h70 |
1 |
19,9 |
150,75 |
5 |
| SMDJ13A |
SMDJ13CA |
PEG |
GRAU |
13,0 |
14h40 |
15h90 |
1 |
21,5 |
139,53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14,0 |
15,60 |
17h20 |
1 |
23.2 |
129,31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15,0 |
16h70 |
18h50 |
1 |
24,4 |
122,95 |
5 |
| SMDJ16A |
SMDJ16CA |
PEP |
DEP |
16,0 |
17h80 |
19h70 |
1 |
26,0 |
115,38 |
5 |
| SMDJ17A |
SMDJ17CA |
POR |
DER |
17,0 |
18h90 |
20h90 |
1 |
27,6 |
108,70 |
5 |
| SMDJ18A |
SMDJ18CA |
BICHO DE ESTIMAÇÃO |
DET |
18,0 |
20h00 |
22h10 |
1 |
29.2 |
102,74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19,0 |
21h10 |
23h30 |
1 |
30,8 |
97,47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
DEV |
20,0 |
22h20 |
24h50 |
1 |
32,4 |
92,59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DES |
22,0 |
24h40 |
26,90 |
1 |
35,5 |
84,51 |
5 |
| SMDJ24A |
SMDJ24CA |
PEZ |
DEZ |
24,0 |
26,70 |
29h50 |
1 |
38,9 |
77,12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26,0 |
28,90 |
31,90 |
1 |
42.1 |
71,26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28,0 |
31.10 |
34h40 |
1 |
45,4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFC |
30,0 |
33h30 |
36,80 |
1 |
48,4 |
61,98 |
5 |
| SMDJ33A |
SMDJ33CA |
GFP |
DFM |
33,0 |
36,70 |
40,60 |
1 |
53,3 |
56,29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36,0 |
40,00 |
44,20 |
1 |
58,1 |
51,64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40,0 |
44,40 |
49.10 |
1 |
64,5 |
46,51 |
5 |
| SMDJ43A |
SMDJ43CA |
TFP |
DFT |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
43,23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45,0 |
50,00 |
55h30 |
1 |
72,7 |
41,27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48,0 |
53h30 |
58,90 |
1 |
77,4 |
38,76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
36,41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
GDE |
54,0 |
60,00 |
66h30 |
1 |
87,1 |
34,44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58,0 |
64,40 |
71,20 |
1 |
93,6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60,0 |
66,70 |
73,70 |
1 |
96,8 |
30,99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64,0 |
71,10 |
78,60 |
1 |
103,0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70,0 |
77,80 |
86,00 |
1 |
113,0 |
26h55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75,0 |
83h30 |
92,10 |
1 |
121,0 |
24,79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78,0 |
86,70 |
95,80 |
1 |
126,0 |
23,81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
23h15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85,0 |
94,40 |
104,00 |
1 |
137,0 |
21h90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90,0 |
100,00 |
111,00 |
1 |
146,0 |
20h55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100,0 |
111,00 |
123,00 |
1 |
162,0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PH |
DHE |
110,0 |
122,00 |
135,00 |
1 |
177,0 |
16h95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120,0 |
133,00 |
147,00 |
1 |
193,0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130,0 |
144,00 |
159,00 |
1 |
209,0 |
14h35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140,0 |
155,00 |
171,00 |
1 |
226,8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150,0 |
167,00 |
185,00 |
1 |
243,0 |
12h35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160,0 |
178,00 |
197,00 |
1 |
259,0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PRF |
DHR |
170,0 |
189,00 |
209,00 |
1 |
275,0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PH |
DHT |
180,0 |
201,00 |
220,00 |
1 |
291,6 |
29/10 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190,0 |
211,00 |
232,00 |
1 |
307,8 |
9,75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
AQS |
200,0 |
224,00 |
247,00 |
1 |
324,0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220,0 |
246,00 |
272,00 |
1 |
356,0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250,0 |
279,00 |
309,00 |
1 |
405,0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300,0 |
335,00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350,0 |
391,00 |
432,00 |
1 |
567,0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4,63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440,0 |
492,00 |
543,00 |
1 |
713,0 |
4.21 |
5 |
Notas:
1. 1.Sufixo 'A' indica dispositivo de tolerância de 5%.
2. 2.Adicione o sufixo 'CA' após o número da peça para especificar dispositivos bidirecionais.
3.Para dispositivos bidirecionais com VRde 10 volts ou menos, o IRlimite é o dobro.
Características:
Para aplicações montadas em superfície para otimizar o espaço da placa
Baixo vazamento
Unidade Uni e Bidirecional
Junção passivada em vidro
Baixa indutância
Excelente capacidade de fixação
Capacidade de potência de pico de 3.000 W em forma de onda de 10 × 1.000 µs Taxa de repetição (ciclo de trabalho): 0,01%
Tempo de resposta rápido: normalmente menos de 1,0ps de 0 Volts a VBRmin
Típico euRmenos de 5μA acima de 12V.
Soldagem em alta temperatura: 260°C/40 segundos nos terminais
Coeficiente de temperatura máxima típico ΔVBR= 0,1% × VBR@25°C×ΔT
A embalagem plástica tem inflamabilidade do Underwriters Laboratory 94V-0
Estanho fosco sem chumbo banhado
Livre de halogênio e compatível com RoHS
O modo de falha típico é curto devido a tensão ou corrente superespecificada
O teste de bigode é realizado com base no JEDEC JESD201A de acordo com suas tabelas 4a e 4c
IEC-61000-4-2 ESD 15kV (Ar), 8kV (Contato)
Proteção ESD de linhas de dados de acordo com IEC 61000-4-2 (IEC801-2)
Proteção EFT de linhas de dados de acordo com IEC 61000-4-4 (IEC801-4)
Formulários:
Os dispositivos TVS são ideais para a proteção de interfaces de E/S, barramento VCC e outros circuitos vulneráveis usados em aplicações eletrônicas de telecomunicações, informática, industriais e de consumo.
| Parâmetro |
Símbolo |
Valor |
Unidade |
| Dissipação de potência de pulso de pico com forma de onda de 10/1000µs (Fig.1)(Nota 1), (Nota 2) |
PPPM |
3.000 |
Watts |
| Corrente de pulso de pico com forma de onda de 10/1000µs.(Nota1,Fig.3) |
EUPP |
Veja a próxima tabela |
Amplificadores |
| Dissipação de energia no dissipador de calor infinito em Teu=75°C |
PM(AV) |
6,0 |
Watt |
| Corrente de pico direta de pico, meia onda senoidal única de 8,3 ms (Nota 3) |
EUFSM |
300 |
Amplificadores |
| Tensão direta instantânea máxima de 25A somente para unidirecional (Nota 4) |
VF |
3,5/5,0 |
Tensão |
| Junção operacional e faixa de temperatura de armazenamento. |
TJ., TSTG |
-55 a +150 |
℃ |
|
Notas:
1. Pulso de corrente não repetitivo, conforme Fig. 3 e com redução de capacidade acima de TA= 25 ℃ conforme a Figura 2.
2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) em cada terminal.
3. Meia onda senoidal única de 8,3 ms ou onda quadrada equivalente, Ciclo de trabalho = 4 pulsos por minuto no máximo.
4.VF< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201V.
|
