Casa /Produtos/Diodos TVS/Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM

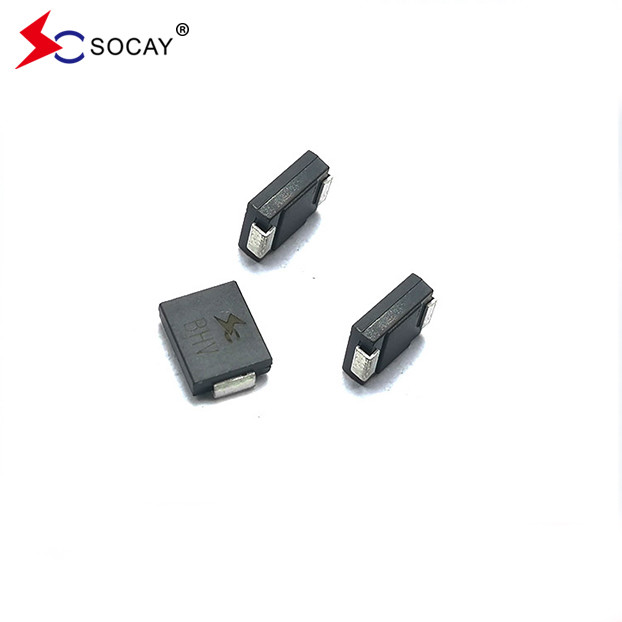

Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM

500 peças
MOQ
negotiable
preço
Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Diodos TVS
Tipo de embalagem: DO-214AB/SMC
- Não, não.: 12.0V
Vbr@It (Min.): 13.30V
Vbr@It (máximo): 14.70V
- Não.: 1mA
Vc@Ipp: 19.9V
Ipp: 253.77A
Ir@Vrwm: 800 μA
Intervalo de temperatura de armazenamento: -55 a + 150 °C
Destacar:

Televisores de montagem de superfície de 5000 W

,

Montador de superfície TVS 12VRWM
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: 5.0SMDJ12A
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

5000W de alta potência 5.0SMDJ Série TVS Diodo 5.0SMDJ12A Montador de superfície TVS 12VRWM



Ficha de dados:5.0SMDJ_v2107.1.pdf





Descrição:

O5.0SMDJO diodo de supressão transitória da série TVS é um novo tipo de dispositivo de protecção de circuito de alta eficiência desenvolvido pela SOCAY para as necessidades especiais da indústria automóvel.Tem um tempo de resposta extremamente rápido (nível inferior a um nanossegundo) e uma capacidade de absorção de ondas muito elevada. Especificamente concebidos para proteger equipamentos eletrónicos sensíveis em aplicações de eletrónica automotiva de transições de tensão causadas por raios e outros eventos de tensão transitória.



Número da parte Marcação

Para trás

- O que foi?

Voltagem VRWM (V)

Desagregação

VoltagemVBR (V)

@IT

Teste

Corrente

Eu...T (mA)

Número máximo

Apertamento

Voltagem VC @IPP(V)

Número máximo

Pico

Pulso

Corrente Eu...PP(A)

Número máximo

Para trás

FugasEu...R

@VRWM (μA)
Unificação Bi UNi Bi   MIN Max.
- Não. 5.0SMDJ8.0CA - Não. 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Aplicações:

Os dispositivos TVS são ideais para a proteção de interfaces de E/S, de bus VCC e de outros circuitos vulneráveis utilizados em aplicações eletrónicas de telecomunicações, informática, industrial e de consumo.





Percentagem máxima de potência (TA=25°C, salvo indicação em contrário)

Parâmetro Símbolo Valor Unidade
Dissipação da potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 5000 W
Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. Eu...PP Ver Próxima Tabela A
Dissipação de energia no dissipador de calor infinito em TL= 75°C PM ((AV) 6.5 W
Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) Eu...FSM 300 A
Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (Nota 4) VF 3.5/5.0 V
Junção de funcionamento e intervalo de temperatura de armazenamento. TJ, TGST -55 a +150 °C

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de TA= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V.F< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201 V.





Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 0



Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 1

Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 2



Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 3



Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 4

Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 5

Montador de superfície de alta potência de 5000W TVS 5.0SMDJ Série 5.0SMDJ12A 12VRWM 6





Os principais produtos da SOCAY incluem uma gama completa de tubos de descarga de gases cerâmicos (GDT), Diodos de supressão transitória (diodos TVS), supressor ESD, supressores de ondas de tiristor (TSS), protetores de falha de faísca (SPG), varistores (MOV), varistores de chip (MLV), fusível reiniciável PTC,Termistores com coeficiente de temperatura negativo (termistores NTC), Chip Bead, Schottky Diodes, Zener Diode, etc. Desde o projeto de circuito até o teste do produto (e fornecer relatórios de teste), forneceremos serviços de parada única no campo da proteção de circuitos.Com excelente qualidade e serviço, a SOCAY ganhou elogios dos clientes e o respeito da indústria.
