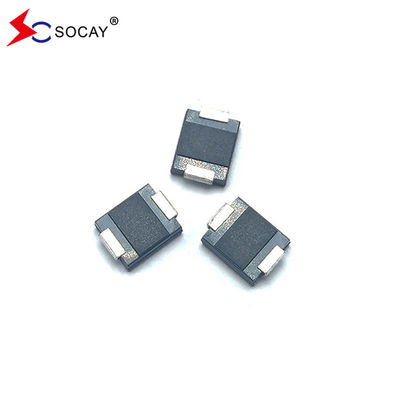

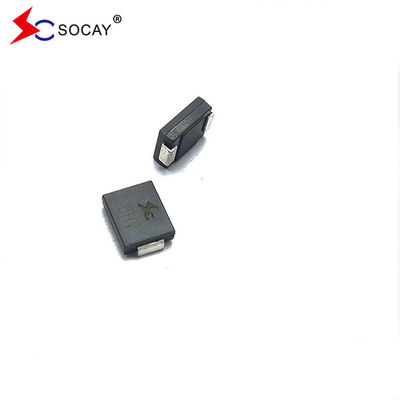

Diodo de superfície SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC das tevês da montagem
FICHA DE DADOS:5.0SMDJ_v2107.1.pdf
| Peso |
0,007 onças, 0,21 gramas |
| |
|
| Caso |
JEDEC DO-214AB Plástico Moldado sobre Junção Passivada de Vidro |
| |
|
| Polaridade |
A faixa colorida denota o cátodo, exceto bipolar |
| |
|
| terminal |
Cabos banhados a estanho fosco, soldáveis de acordo com JESD22-B102D |
Método de seleção
1. Conhecer o produto do cliente, tensão operacional, porta de aplicação, nível de proteção.
2.Valor VRWM (tensão operacional) do dispositivo ≥ operação normal no circuito do cliente
3. Valor VC (tensão de fixação) <tensão máxima para o chip back-end
4.Selecione o pacote e a potência do dispositivo de acordo com a porta do aplicativo e o nível de proteção.
Descrição:
O 5.0SMDJ24CA foi projetado especificamente para proteger equipamentos eletrônicos sensíveis contra transientes de tensão induzidos por raios e outros eventos de tensão transientes.
| Número da peça |
Marcação |
Reverter
Impasse
Tensão VRWM (V)
|
Discriminação
TensãoVBR (V)
@EUT
|
Teste
Atual
EUT (mA)
|
Máximo
Fixação
Tensão VC @EUPP(V)
|
Máximo
Pico
Pulso
Atual EUPP(A)
|
Máximo
Reverter
VazamentoEUR
@VRWM (μA)
|
| Uni |
Bi |
vocênão |
Bi |
|
MÍNIMO |
MÁX. |
|
|
|
|
| - |
5.0SMDJ8.0CA |
- |
5BDP |
8,0 |
8,89 |
9,83 |
1 |
13.6 |
367,60 |
100 |
| 5.0SMDJ11A |
5.0SMDJ11CA |
5PDX |
5BDX |
11,0 |
12h20 |
13h50 |
1 |
18.2 |
277,47 |
800 |
| 5.0SMDJ12A |
5.0SMDJ12CA |
5PDZ |
5BDZ |
12,0 |
13h30 |
14h70 |
1 |
19,9 |
253,77 |
800 |
| 5.0SMDJ13A |
5.0SMDJ13CA |
5PEE |
5ABELHA |
13,0 |
14h40 |
15h90 |
1 |
21,5 |
234,88 |
500 |
| 5.0SMDJ14A |
5.0SMDJ14CA |
5PEG |
5BEG |
14,0 |
15,60 |
17h20 |
1 |
23.2 |
217,67 |
200 |
| 5.0SMDJ15A |
5.0SMDJ15CA |
5 PEK |
5BEK |
15,0 |
16h70 |
18h50 |
1 |
24,4 |
206,97 |
100 |
| 5.0SMDJ16A |
5.0SMDJ16CA |
5PEM |
5BEM |
16,0 |
17h80 |
19h70 |
1 |
26,0 |
194,23 |
50 |
| 5.0SMDJ17A |
5.0SMDJ17CA |
5PEP |
5BEP |
17,0 |
18h90 |
20h90 |
1 |
27,6 |
182,97 |
20 |
| 5.0SMDJ18A |
5.0SMDJ18CA |
5PER |
5BER |
18,0 |
20h00 |
22h10 |
1 |
29.2 |
172,95 |
10 |
| 5.0SMDJ19A |
5.0SMDJ19CA |
5PET |
5APOSTA |
19,0 |
21h10 |
23h30 |
1 |
30,8 |
164.07 |
10 |
| 5.0SMDJ20A |
5.0SMDJ20CA |
5PEV |
5BEV |
20,0 |
22h20 |
24h50 |
1 |
32,4 |
155,86 |
5 |
| 5.0SMDJ22A |
5.0SMDJ22CA |
5PEX |
5BEX |
22,0 |
24h40 |
26,90 |
1 |
35,5 |
142,25 |
5 |
| 5.0SMDJ24A |
5.0SMDJ24CA |
5PEZ |
5BEZ |
24,0 |
26,70 |
29h50 |
1 |
38,9 |
129,82 |
5 |
| 5.0SMDJ26A |
5.0SMDJ26CA |
5PFE |
5BFE |
26,0 |
28,90 |
31,90 |
1 |
42.1 |
119,95 |
5 |
| 5.0SMDJ28A |
5.0SMDJ28CA |
5PFG |
5BFG |
28,0 |
31.10 |
34h40 |
1 |
45,4 |
111.23 |
5 |
| 5.0SMDJ30A |
5.0SMDJ30CA |
5PFK |
5BFK |
30,0 |
33h30 |
36,80 |
1 |
48,4 |
104,34 |
5 |
| 5.0SMDJ33A |
5.0SMDJ33CA |
5PFM |
5BFM |
33,0 |
36,70 |
40,60 |
1 |
53,3 |
94,75 |
5 |
| 5.0SMDJ36A |
5.0SMDJ36CA |
5PFP |
5BFP |
36,0 |
40,00 |
44,20 |
1 |
58,1 |
86,92 |
5 |
| 5.0SMDJ40A |
5.0SMDJ40CA |
5PFR |
5BFR |
40,0 |
44,40 |
49.10 |
1 |
64,5 |
78,29 |
5 |
| 5.0SMDJ43A |
5.0SMDJ43CA |
5PFT |
5BFT |
43,0 |
47,80 |
52,80 |
1 |
69,4 |
72,77 |
5 |
| 5.0SMDJ45A |
5.0SMDJ45CA |
5PFV |
5BFV |
45,0 |
50,00 |
55h30 |
1 |
72,7 |
69,46 |
5 |
| 5.0SMDJ48A |
5.0SMDJ48CA |
5PFX |
5BFX |
48,0 |
53h30 |
58,90 |
1 |
77,4 |
65,25 |
5 |
| 5.0SMDJ51A |
5.0SMDJ51CA |
5PFZ |
5BFZ |
51,0 |
56,70 |
62,70 |
1 |
82,4 |
61,29 |
5 |
| 5.0SMDJ54A |
5.0SMDJ54CA |
5PGE |
5BGE |
54,0 |
60,00 |
66h30 |
1 |
87,1 |
57,98 |
5 |
| 5.0SMDJ58A |
5.0SMDJ58CA |
5PGG |
5BGG |
58,0 |
64,40 |
71,20 |
1 |
93,6 |
53,95 |
5 |
| 5.0SMDJ60A |
5.0SMDJ60CA |
5PGK |
5BGK |
60,0 |
66,70 |
73,70 |
1 |
96,8 |
52.17 |
5 |
| 5.0SMDJ64A |
5.0SMDJ64CA |
5PGM |
5BGM |
64,0 |
71,10 |
78,60 |
1 |
103,0 |
49.03 |
5 |
| 5.0SMDJ70A |
5.0SMDJ70CA |
5PGP |
5BGP |
70,0 |
77,80 |
86,00 |
1 |
113,0 |
44,69 |
5 |
| 5.0SMDJ75A |
5.0SMDJ75CA |
5PGR |
5BGR |
75,0 |
83h30 |
92,10 |
1 |
121,0 |
41,74 |
5 |
| 5.0SMDJ78A |
5.0SMDJ78CA |
5PGT |
5BGT |
78,0 |
86,70 |
95,80 |
1 |
126,0 |
40.08 |
5 |
| 5.0SMDJ80A |
5.0SMDJ80CA |
5PGB |
5GB |
80,0 |
88,80 |
97,60 |
1 |
129,6 |
38,97 |
5 |
| 5.0SMDJ85A |
5.0SMDJ85CA |
5PGV |
5BGV |
85,0 |
94,40 |
104,00 |
1 |
137,0 |
36,86 |
5 |
| 5.0SMDJ90A |
5.0SMDJ90CA |
5PGX |
5BGX |
90,0 |
100,00 |
111,00 |
1 |
146,0 |
34,59 |
5 |
| 5.0SMDJ100A |
5.0SMDJ100CA |
5PGZ |
5BGZ |
100,0 |
111,00 |
123,00 |
1 |
162,0 |
31.17 |
5 |
| 5.0SMDJ110A |
5.0SMDJ110CA |
5PHE |
5BHE |
110,0 |
122,00 |
135,00 |
1 |
177,0 |
28,53 |
5 |
| 5.0SMDJ120A |
5.0SMDJ120CA |
5PHG |
5BHG |
120,0 |
133,00 |
147,00 |
1 |
193,0 |
26.17 |
5 |
| 5.0SMDJ130A |
5.0SMDJ130CA |
5PHK |
5BHK |
130,0 |
144,00 |
159,00 |
1 |
209,0 |
24.16 |
5 |
| 5.0SMDJ140A |
5.0SMDJ140CA |
5PHB |
5BHB |
140,0 |
155,00 |
171,00 |
1 |
226,8 |
22.27 |
5 |
| 5.0SMDJ150A |
5.0SMDJ150CA |
5PHM |
5BHM |
150,0 |
167,00 |
185,00 |
1 |
243,0 |
20,78 |
5 |
| 5.0SMDJ160A |
5.0SMDJ160CA |
5PHP |
5 CV |
160,0 |
178,00 |
197,00 |
1 |
259,0 |
19h50 |
5 |
| 5.0SMDJ170A |
5.0SMDJ170CA |
5PHR |
5BHR |
170,0 |
189,00 |
209,00 |
1 |
275,0 |
18h36 |
5 |
| 5.0SMDJ180A |
5.0SMDJ180CA |
5PHT |
5BHT |
180,0 |
201,00 |
220,00 |
1 |
291,6 |
17h32 |
5 |
| 5.0SMDJ190A |
5.0SMDJ190CA |
5PHV |
5BHV |
190,0 |
211,00 |
232,00 |
1 |
307,8 |
16.41 |
5 |
| 5.0SMDJ200A |
5.0SMDJ200CA |
5PHW |
5BHW |
200,0 |
224,00 |
247,00 |
1 |
324,0 |
9.26 |
5 |
| 5.0SMDJ220A |
5.0SMDJ220CA |
5PHX |
5BHX |
220,0 |
246,00 |
272,00 |
1 |
356,0 |
8.43 |
5 |
| 5.0SMDJ250A |
5.0SMDJ250CA |
5PHZ |
5BHZ |
250,0 |
279,00 |
309,00 |
1 |
405,0 |
7.41 |
5 |
| 5.0SMDJ300A |
5.0SMDJ300CA |
5PJE |
5BJE |
300,0 |
335,00 |
371,00 |
1 |
486,0 |
6.17 |
5 |
| 5.0SMDJ350A |
5.0SMDJ350CA |
5PJG |
5BJG |
350,0 |
391,00 |
432,00 |
1 |
567,0 |
5.29 |
5 |
| 5.0SMDJ400A |
5.0SMDJ400CA |
5PJK |
5BJK |
400,0 |
447,00 |
494,00 |
1 |
648,0 |
4,63 |
5 |
| 5.0SMDJ440A |
5.0SMDJ440CA |
5PJM |
5BJM |
440,0 |
492,00 |
543,00 |
1 |
713,0 |
4.21 |
5 |
Formulários:
Proteção de pequenas fontes de alimentação, Interruptores, Máquinas POS, Pára-raios, Intercomunicadores prediais, Sistemas de monitoramento, Cartões de estacionamento, Sistemas de transmissão, Instrumentos, medidores, Produtos de comunicação, Painéis de controle, Navegadores GPS.
| Classificações máximas (TA = 25 ℃, salvo indicação em contrário) |
| |
| Parâmetro |
Símbolo |
Valor |
Unidade |
| Dissipação de potência de pulso de pico com forma de onda de 10/1000µs (Fig.1)(Nota 1), (Nota 2) |
PPPM |
5.000 |
C |
| Corrente de pulso de pico com forma de onda de 10/1000µs.(Nota1,Fig.3) |
EUPP |
Veja a próxima tabela |
A |
| Dissipação de energia no dissipador de calor infinito em Teu=75℃ |
PM(AV) |
6,5 |
C |
| Corrente de pico direta de pico, meia onda senoidal única de 8,3 ms (Nota 3) |
EUFSM |
300 |
A |
| Tensão direta instantânea máxima de 25A somente para unidirecional (Nota 4) |
VF |
3,5/5,0 |
V |
| Junção operacional e faixa de temperatura de armazenamento. |
TJ., TSTG |
-55 a +150 |
℃ |
|
Notas:
1. Pulso de corrente não repetitivo, conforme Fig. 3 e com redução de capacidade acima de TA= 25 ℃ conforme a Figura 2.
2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) em cada terminal.
3. Meia onda senoidal única de 8,3 ms ou onda quadrada equivalente, Ciclo de trabalho = 4 pulsos por minuto no máximo.
4.VF< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201V.
|
