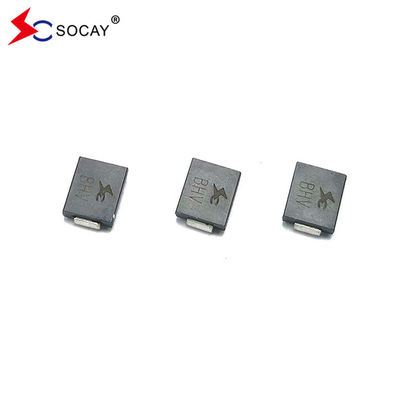

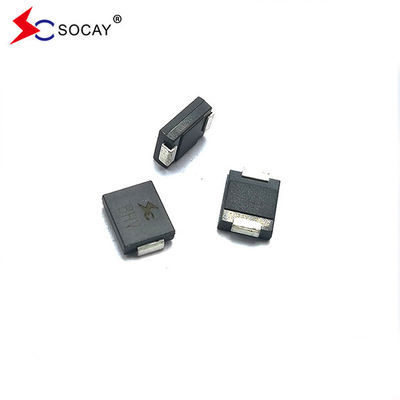

Tempo de entrega rápido SOCAY 58V TVS bidirecional Diodo 5.0SMDJ58CA IPP53.95A IR 5μA

u Para aplicações montadas na superfície, a fim de otimizar o espaço das placas

u Baixa fuga

U Unidade uni e bidireccional

u Junção passivada de vidro

u Baixa indutividade

u Excelente capacidade de fixação

u 5000 W Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01%

u Tempo de resposta rápido: normalmente inferior a 1,0 s de 0 V a V_BRMin

u Tipico I_RMenos de 5 μA acima de 25 V.

u Soldadura a alta temperatura: 260°C/40 segundos nos terminais

u Coeficiente de temperatura máxima típica ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Embalagem de plástico com ignição de laboratório 94V-0

U Cimento mate, livre de chumbo

u isento de halogênio e compatível com a RoHS

u O modo de falha típico é inferior à tensão ou corrente especificada em excesso

u O ensaio do bigode é realizado com base no JEDEC JESD201A, de acordo com os seus quadros 4a e 4c

u IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)

u Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC801-2)

u Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)

Para trás

- O que foi?

Voltagem V_RWM (V)

Desagregação

VoltagemV_BR (V)

@I_T

Teste

Corrente

Eu..._T (mA)

Número máximo

Apertamento

Voltagem V_C @I_PP(V)

Número máximo

Pico

Pulso

Corrente Eu..._PP(A)

Número máximo

Para trás

FugasEu..._R

@V_RWM (μA)

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de T_A= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V._F< 3,5 V para V_BR< 200 V e V_F< 6,5 V para V_BR> 201 V.
