Casa /Produtos/Diodos TVS/Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA

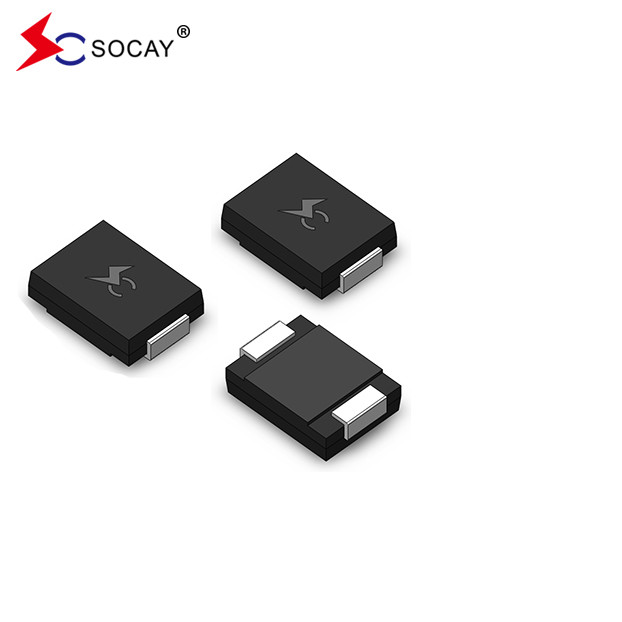

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA

3000 PCS
MOQ
negotiable
preço
Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome SMDJ15CA: Diodos TVS
Tipo de embalagem SMDJ15CA: DO-214AB/SMC
SMDJ15CA Vrwm: 15 V
Vbr@It (Min.): 16.7V
Vbr@It (máximo): 18.5V
SMDJ15CA Ele: 10mA
O número de veículos a motor não deve exceder:: 24.4V
A partir de 1 de janeiro de 2015: 122.85A
Ir@Vrwm: 1000 μA
Intervalo de temperatura de armazenamento SMDJ15CA: -55 a + 150 °C
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: SMDJ15CA
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA



Ficha de dados:SMDJ_v2107.1.pdf







Componentes TVS Diodos Máximo Classificações (TA= 25°C, salvo indicação em contrário):

Componentes TVS Parâmetro Símbolo Componentes TVS Valor Unidade
Componentes TVS Dissipação de potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2)



PPPM



3000



Capacidade de produção
Componentes TVS Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. (nota 1, figura 3) Eu...PP Ver Próxima Tabela Ampères
Componentes TVS Dissipação de energia no dissipador de calor infinito em TL= 75°C PM ((AV) 6.0 Watt
Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) Eu...FSM 300 Ampères
Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (Nota 4)



VF



3.5/5.0



Voltagem
Componentes TVS Junção de funcionamento e intervalo de temperatura de armazenamento. TJ, TSTG -55 a +150 °C

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de TA= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V.F< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201 V.





Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 0

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 1

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 2





Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 3Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 4


Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 5

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 6

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 7



Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 8

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 9

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 10

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 11

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 12

Diodos TVS Diodo 15VWM 24.4VC DO214AB SMDJ SMDJ15CA 13













etiqueta:

Diodo TVS bidirecional
