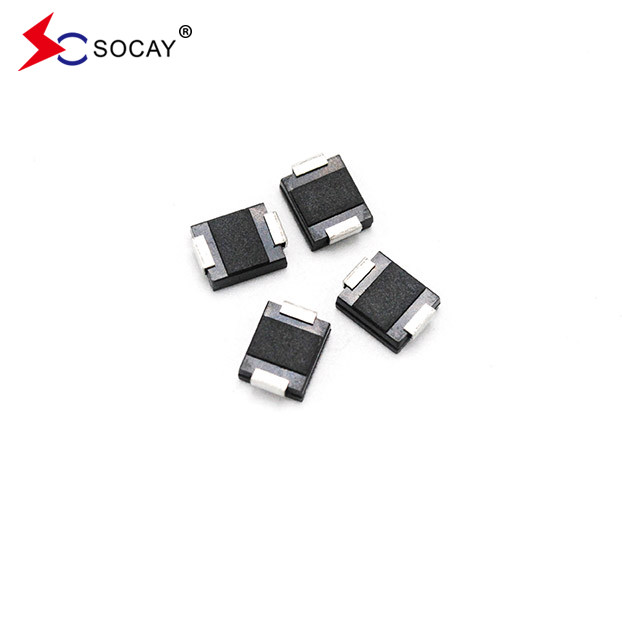

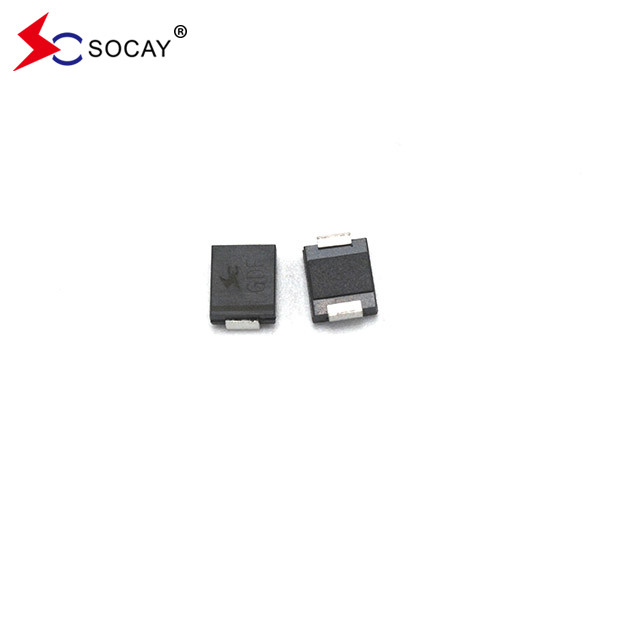

SMDJ75A TVS Diodos de Proteção de Circuito PCB

SMDJ75A TVS Diodos de Proteção de Circuito PCB

O sistema de transmissão deve ser equipado com um sistema de transmissão de energia elétrica.SMDJ_v2107.1.pdf

Descrição do diodo SMDJ75A TVS:

O diodo SMDJ75A TVS é projetado especificamente para proteger equipamentos eletrônicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.Voltagem máxima instantânea para a frente a 25A para apenas unidirecional é de 3.5/5.0 volts.

Características do diodo SMDJ75A TVS:

• O diodo SMDJ75A TVS é adequado para aplicações montadas na superfície, a fim de otimizar o espaço da placa
• Diodo SMDJ75A TVS tem baixa fuga
• SMDJ75A TVS Diodo é uma unidade unidirecional
• Diodo TVS SMDJ75A é junção passivada de vidro
• Diodo SMDJ75A TVS tem baixa indutividade
• Diodo SMDJ75A TVS tem excelente capacidade de fixação
• Capacidade de potência máxima do diodo SMDJ75A TVS a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01% é 3000W
• Tempo de resposta rápido do diodo SMDJ75A TVS: normalmente inferior a 1,0 s de 0 volts a VBR min
• A IR típica do diodo SMDJ75A TVS é inferior a 5μA acima de 12V.
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• Tinho mate, livre de chumbo
• O diodo SMDJ75A TVS é livre de halogênio e compatível com a RoHS.
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• SMDJ75A TVS Diodo IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)
