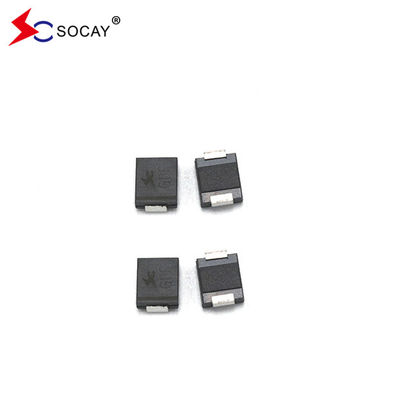

Diodo de supressão transitória TVS Diodo SMDJ Diodos supressores de tensão transitória SMDJ36A

Diodo de supressão transitória TVS Diodo SMDJ Diodos supressores de tensão transitória SMDJ36A

Ficha de dados:SMDJ_v2107.1.pdf

Características do diodo SMDJ TVS:

u SMDJ TVS pode ser utilizado em aplicações montadas na superfície, a fim de otimizar o espaço da placa

O vazamento do SMDJ TVS é baixo.

u Este SMDJ TVS é um componente unidirecional

u Junção passivada de vidro

u Tem baixa indutividade

u SMDJ TVS tem uma excelente capacidade de fixação

u 3000W Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de funcionamento):0.01%

u Tempo de resposta rápido: tipicamente inferior a 1,0 s de 0 Volts a VBR min

u IR típico do SMDJ TVS inferior a 5μA acima de 12V.

u Soldadura a alta temperatura: 260°C/40 segundos nos terminais

u Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT

u Embalagem de plástico com ignição de laboratório 94V-0

U Cimento mate, livre de chumbo

u SMDJ TVS é livre de halogênio e compatível com a RoHS

u O modo de falha típico é inferior à tensão ou corrente especificada em excesso

u O ensaio do bigode é realizado com base no JEDEC JESD201A, de acordo com os seus quadros 4a e 4c

u IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)

u Proteção ESD das linhas de dados SMDJ TVS em conformidade com a norma IEC 61000-4-2 (IEC801-2)

u Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)
