Name: SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V
Brand: SOCAY
SKU: SMDJ48A
Rating: 4.9 (197 reviews)

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V

3000 PCS

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome SMDJ48A: Diodos TVS

Tipo de embalagem SMDJ48A: DO-214AB/SMC

SMDJ48A Vrwm: 48 V

Vbr@It (Min.): 53,3V

Vbr@It (máximo): 58.9V

SMDJ48A É: 1mA

Vc@Ipp: 77.4V

A partir de 1 de janeiro de 2018: 38.76A

A partir de 1 de janeiro de 2014, a taxa de produção deve ser fixada no valor normal.: 1000 μA

Intervalo de temperatura de armazenamento: -55 a + 150 °C

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: UL,REACH,RoHS,ISO

Número do modelo: SMDJ48A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Habilidade da fonte: 1000000pcs

Galeria

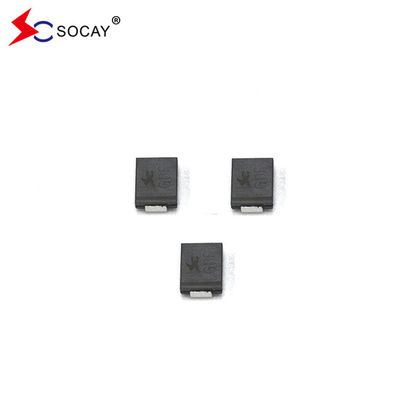

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V

Descrição de produto

Marca SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V~440V

Ficha de dados:SMDJ_v2107.1.pdf

"Técnicas de detecção" (TEC)

O SMDJ48A SMD Transient Voltage Suppression é projetado especificamente para proteger equipamentos eletrônicos sensíveis de transientes de tensão induzidos por relâmpagos e outros eventos de tensão transitória.

Parâmetro SMD TVS	Símbolo	SMD TVS Valor	Unidade
SMD TVS Dissipação de potência de pico de pulso com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2)	P_PPM	3000	Capacidade de produção
Corrente de Pico de Impulso com uma forma de onda de 10/1000μs.	Eu..._PP	Ver Próxima Tabela	Ampères
Dissipação de energia SMD TVS no dissipador de calor infinito em T_L= 75°C	PM ((AV)	6.0	Watt
Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3)	Eu..._FSM	300	Ampères
SMD TVS Tensão máxima instantânea para a frente a 25A apenas para unidireccional (Nota 4)	V_F	3.5/5.0	Voltagem
SMD TVS Junção de funcionamento e intervalo de temperatura de armazenamento.	TJ, TSTG	-55 a +150	°C

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de T_A= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V._F< 3,5 V para V_BR< 200 V e V_F< 6,5 V para V_BR> 201 V.

Número da parte SMD TVS		Marcação SMD TVS		Ventilação de desligamento inversa (VRWM) (V)	Voltagem de ruptura do SMD TVS VBR (V) @IT		SMD TVS Corrente de ensaio IT (mA)	Tensão máxima de travagem VC @IPP (V)	Corrente de pulso máximo IPP (A)	IR de vazamento inverso máximo @VRWM (μA)
Unificação	Bi	Unificação	Bi		MIN	Max.
SMDJ45A	SMDJ45CA	PFV	DFV	45.0	50.00	55.30	1	72.7	41.27	5
SMDJ48A	SMDJ48CA	PFX	DFX	48.0	53.30	58.90	1	77.4	38.76	5

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 0

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 1

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 2

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 3

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 5

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 6

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 7

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 8

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 9

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 10

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 11

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 12

SMDJ48A SMD Diodo de supressão de tensão transitória SMDJ série 3000W 5V - 440V 13
