SMCJ160CA TVS Diodos SCOAY SMCJ ESD Supressores de superfície

SMCJ160CA TVS Diodos SCOAY SMCJ ESD Supressores de superfície

Diodos TVS SMCJ160CA FOLHA DE DATOS:SMCJ_v2107.1.pdf

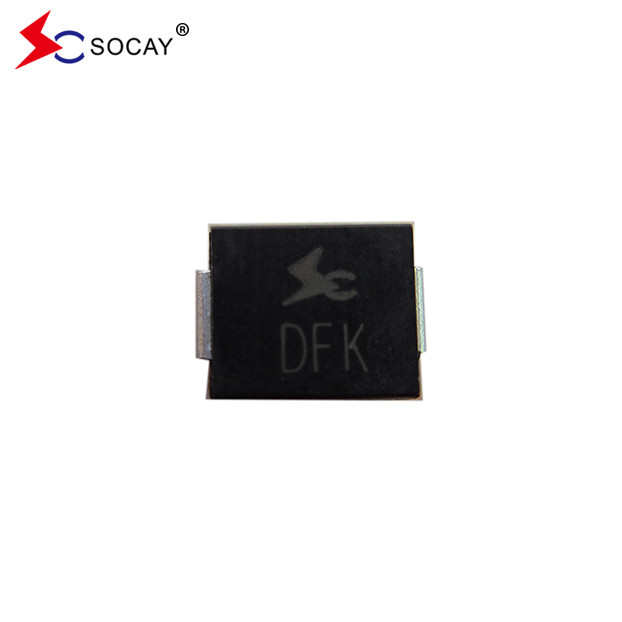

Ilustração do diodo SMCJ160CA TVS:

O diodo SMCJ160CA TVS é utilizado em aplicações eletrônicas de telecomunicações, computadores, industriais e de consumo, é ideal para a proteção de interfaces de E/S, V_CCAutobus e outros circuitos vulneráveis.O diodo SMCJ160CA TVS é projetado especificamente para proteger equipamentos eletrônicos sensíveis de transientes de tensão induzidos por relâmpagos e outros eventos de tensão transitória.

Características do diodo SMCJ160CA TVS:

• Diodo TVS é para aplicações montadas em superfície, a fim de otimizar o espaço da placa
• SMCJ160CA tem baixa fuga
• Este diodo TVS é uma unidade bidirecional
• SMCJ160CA TVS Diodo é junção passivada de vidro
• Diodo TVS tem baixa indutividade
• O diodo SMCJ160CA TVS tem excelente capacidade de fixação
• Capacidade de potência máxima do diodo SMCJ160CA TVS a 10 × 1000μs de forma de onda Taxa de repetição (ciclo de trabalho):0.01% é 1500W
• Seu tempo de resposta rápido: normalmente menos de 1,0 s de 0 Volts para VBR min
• IR típico do diodo SOCAY TVS inferior a 5 μA acima de 12 V.
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• SMCJ160CA Diodo de TVS Coeficiente de temperatura máxima típico ΔVBR = 0,1% × VBR@25°C× ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• Tinho mate, livre de chumbo
• O diodo SMCJ160CA TVS é livre de halogênio e compatível com a RoHS
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• SOCAY SMD TVS' ESD proteção de linhas de dados em conformidade com a IEC 61000-4-2 (IEC801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)
