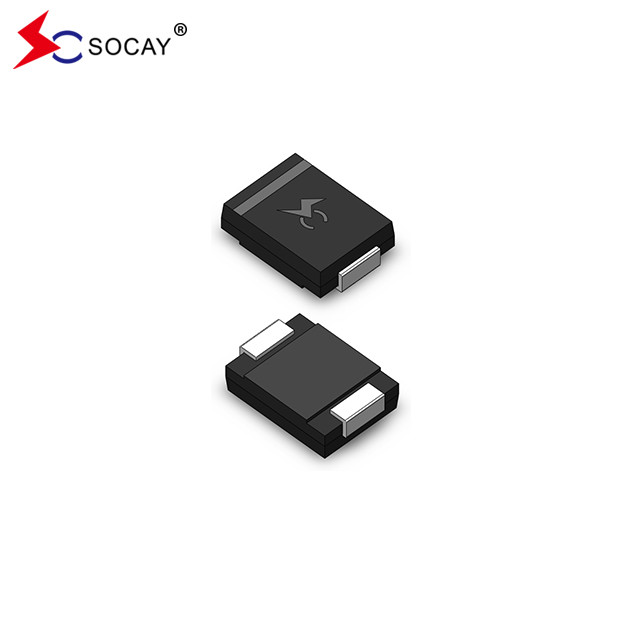

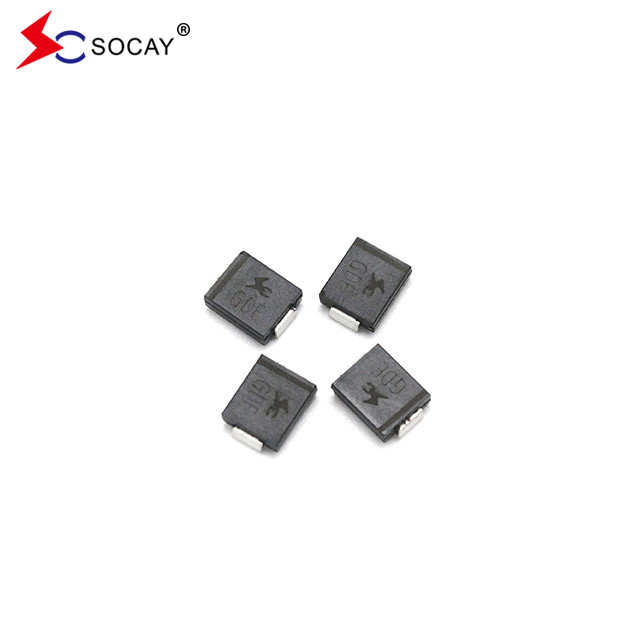

SMCJ TVS Diodos de supressão ESD DO-214AB-2 SMCJ90CA

SMCJ TVS Diodos de supressão ESD DO-214AB-2 SMCJ90CA

Ficha de dados:SMDJ_v2107.1.pdf

Diodos de supressão ESD TVS Descrição:

A série SMCJ SMCJ90CA é projetada especificamente para proteger equipamentos eletrônicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Características dos diodos de supressão ESD TVS:

• SMCJ90CA é para aplicações montadas na superfície, a fim de otimizar o espaço da placa
• O vazamento do SMCJ90CA é muito baixo.
• SMCJ90CA é uma unidade bidirecional
• Junções passivadas de vidro
• Tem baixa indutividade.
• Tem uma excelente capacidade de fixação.
• 1500W Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01%
• Tempo de resposta rápido: normalmente inferior a 1,0 s de 0 Volts a VBR min
• "Infravermelhos" típicos inferiores a 5 μA acima de 12 V.
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• Tinho mate, livre de chumbo
• Livre de halogênio e compatível com a RoHS
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a norma IEC 61000-4-2 (IEC 801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)

Diodos de supressão ESD TVS Características elétricas (T_A= 25°Csalvo indicação em contrário):
