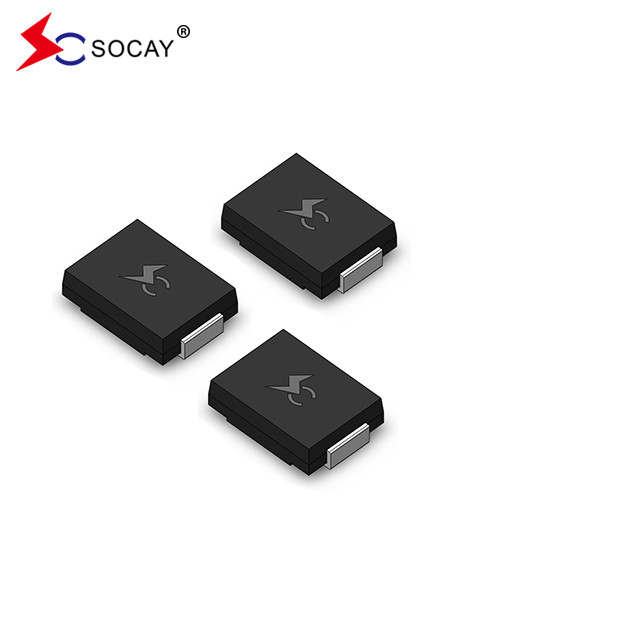

Novos supressores ESD originais SMCJ TVS Diodos DO-214AB SMCJ90CA

Novos supressores ESD originais SMCJ TVS Diodos DO-214AB SMCJ90CA

Ficha de dados:SMCJ_v2107.1.pdf

Supressores de tensão transitória (TVS) montados em superfície Descrição:

Os suprimidores de tensão transitória de montagem de superfície (TVS) são projetados especificamente para proteger equipamentos eletrônicos sensíveis de transientes de tensão induzidos por raios e outros eventos de tensão transitória.

Características dos supressores de tensão transitória (TVS) montados em superfície:

u SMCJ90CA é adequado para aplicações montadas em superfície, a fim de otimizar o espaço da placa

u A sua fuga é muito baixa

u Componente de unidade bidirecional

u Junção passivada de vidro

a indutividade do SMCJ90CA é baixa.

u Possui excelente capacidade de fixação

u Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01% é 1500W

u Tempo de resposta rápido do SMCJ90CA: normalmente inferior a 1,0 s de 0 Volts a V_BRMin

u Tipico I_RMenos de 5 μA acima de 12 V.

u Soldadura a alta temperatura: 260°C/40 segundos nos terminais

u Coeficiente de temperatura máxima típica ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Embalagem de plástico com ignição de laboratório 94V-0

U Cimento mate, livre de chumbo

u SMCJ90CA é livre de halogênio e compatível com a RoHS

u O modo de falha típico é inferior à tensão ou corrente especificada em excesso

u O ensaio do bigode é realizado com base no JEDEC JESD201A, de acordo com os seus quadros 4a e 4c

u IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)

u Proteção ESD das linhas de dados do SMCJ90CA em conformidade com a norma IEC 61000-4-2 (IEC801-2)

u Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 (IEC801-4)
