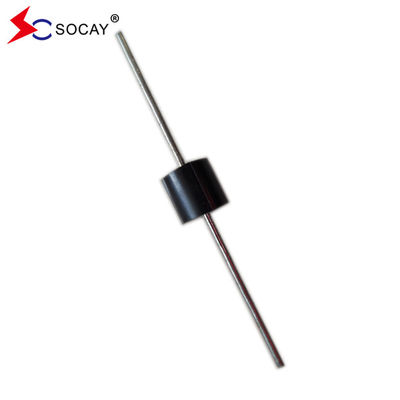

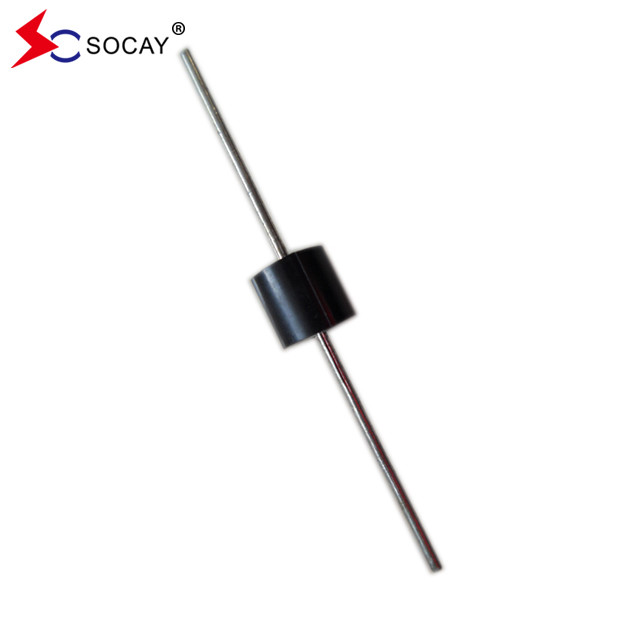

Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP

250pcs
MOQ
negotiable
preço
Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Outro nome: Diodos passivos
Impressão: R6/P600
- Não, não.: 45V
Vbr@It (Min.): 50.3V
- Não.: 5 mA
Vc@Ipp: 77.4V
Ipp: 371.3A
Ir@Vrwm: 5000 μA
Intervalo de temperatura de armazenamento: -55 a + 150 °C
Materiais: Silício
Destacar:

Componente TVS 30KP

,

Componente 30KP45CA TVS

,

Diodo passivo 30KP
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: 30KPA45CA
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

30KP45CA TVs Diodo 30KP componente de proteção de folha de dados



Ficha de dados:30KPA.pdf





Descrição:



Os tubos TVS são amplamente utilizados para a proteção de semicondutores e dispositivos sensíveis, geralmente para proteção de diodos.alta potência de supressão de pulso transitório e baixa tensão de fixação.





Número da parte

Para trás

- O que foi?

Voltagem

VRWM

(V)

Desagregação

VoltagemVBR (V)

@IT

Teste

Corrente

Eu...T

(mA)

Número máximo

Apertamento

Voltagem VC @IPP

(V)

Número máximo

Pico

Pulso

Corrente Eu...PP(A)

Número máximo

Para trás

FugasEu...R

@VRWM

(μA)
Unificação Bi   MIN
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2











Características:

Contacte-nos para obter a ficha completa e os pormenores.



Aplicações:



Proteção de pequenas fontes de alimentação, Comutadores, máquinas POS, detectores de raios, intercomunicadores de edifícios, sistemas de monitorização, cartões de estacionamento, sistemas de transmissão, instrumentos, medidores, produtos de comunicação,Painéis de controloNavegadores GPS.









Parâmetro Símbolo Valor Unidade
Dissipação da potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 30000 Capacidade de produção
Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. Eu...PP Ver Próxima Tabela Ampères
Dissipação de energia no dissipador de calor infinito em TL= 75°C PM (((AV) 8.0 Watt
Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) Eu...FSM 500 Ampères
Junção de funcionamento e intervalo de temperatura de armazenamento. TJ, TGST -55 a +150 °C

Notas:

1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de TA= 25°C para a figura 2.

2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.

3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.

4V.F< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201 V.






Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 0



Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 1

Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 2

Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 3

Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 4

Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 5



Diodo de componente 30KP45CA TVS Diodo passivo de proteção de folhas de dados 30KP 6

Perguntas frequentes
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.

E quanto ao tempo de entrega?
A: A amostra precisa de 1 dia, o tempo de produção em massa precisa de 1-2 semanas para quantidade de ordem superior a

Q3. Tem alguma MOQ?
A: MOQ depender do tipo de produto, 1pc para verificação de amostra está disponível

Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Normalmente enviamos por DHL, UPS, FedEx ou TNT. Geralmente leva 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
