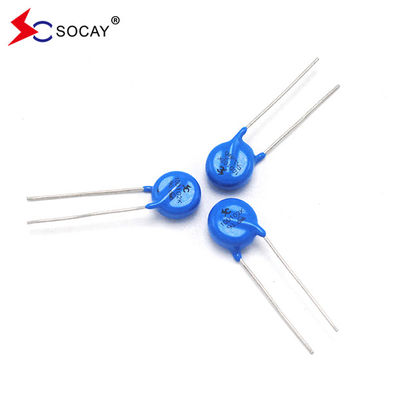

UL VDE Metal Oxide Mov 10D511K Varistor Película de Resina Epoxi 510V Para Fornecimento de Energia

UL VDE Varistor Varistor Óxido metálico 10D511K Varistor de película de resina epóxi 510V para alimentação

Ficha de dados:25D Série_v2306.1.pdf

Sobre o Varistor

O dispositivo de limitação de tensão mais utilizado é o varistor MOV/MLV, que é fabricado principalmente de óxido de zinco e uma variedade de óxidos de traços de metais, que são misturados e moldados.

Descrição:

Os varistores com chumbo radial da série 25D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 20KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.

Seleção do varistor:

A selecção de um varistor deve ter em conta as condições específicas do circuito e, em geral, os seguintes princípios devem ser seguidos:

1Selecção da tensão do varistor V1mA

De acordo com a selecção da tensão de alimentação, a tensão de alimentação aplicada continuamente a ambas as extremidades do varistor não deve exceder a especificada

O valor da "voltagem de funcionamento contínua máxima" indicado na grelha, ou seja, a tensão de funcionamento máxima CC do varistor deve ser

Maior do que o VIN da tensão de funcionamento CC da linha de alimentação (linha de sinal), ou seja, VDC≥VIN; para a seleção do varistor da fonte de alimentação AC de 220 V,A gama de flutuações da tensão de funcionamento da rede deve ser plenamente considerada.Quando se seleciona o valor da tensão do varistor do varistor, a margem de variação geral da rede eléctrica doméstica é de 25%.É mais adequado escolher um varistor com uma tensão de varistor de 470V ~ 620VA escolha de um varistor com uma tensão de varistor mais elevada pode reduzir a taxa de falha e prolongar a vida útil, mas a tensão residual aumentará ligeiramente.

2Selecção do fluxo de tráfego

A corrente de descarga nominal do varistor deve ser superior à corrente de sobretensão necessária para resistir ou à corrente de sobretensão máxima que possa ocorrer durante a operação do equipamento.A corrente de descarga nominal deve ser calculada com base no valor de mais de 10 impactos na curva de duração nominal do varistor, o que representa cerca de 30% do caudal máximo de impacto (ou seja, 0,3 IP).

3. Selecção da tensão de travagem

A tensão de fixação do varistor deve ser inferior à tensão máxima que o componente ou equipamento protegido pode suportar (ou seja, tensão de segurança).

4Selecção do condensador Cp

Para sinais de transmissão de alta frequência, a capacitância Cp deve ser menor e vice-versa

5. Combinação de resistências internas (Resistance Match)

Relação entre a resistência interna R (R ≥ 2Ω) do componente protegido (linha) e a resistência interna transitória Rv do varistor: R ≥ 5 Rv;para componentes protegidos com pequena resistência interna, a taxa de transmissão do sinal não será afetada se a taxa de transmissão do sinal não for afetada.

Aplicações:

1.FAQ
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.

E quanto ao tempo de entrega?
A: A amostra precisa de 1 dia, o tempo de produção em massa precisa de 1-2 semanas para quantidade de ordem superior a

Q3. Tem alguma MOQ?
A: MOQ depender do tipo de produto, 1pc para verificação de amostra está disponível

Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Normalmente enviamos por DHL, UPS, FedEx ou TNT. Geralmente leva 3-5 dias para chegar. Envio aéreo e marítimo também opcional.

Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
