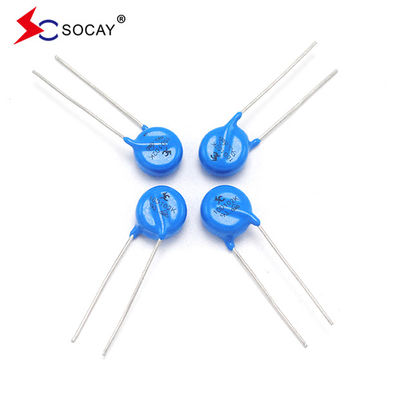

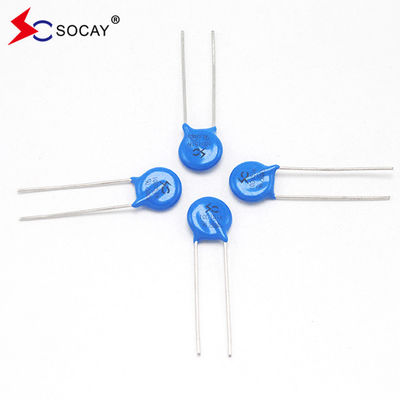

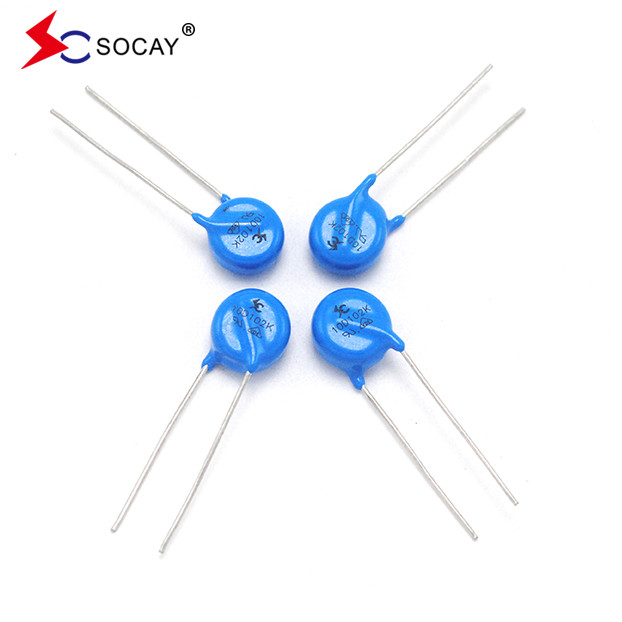

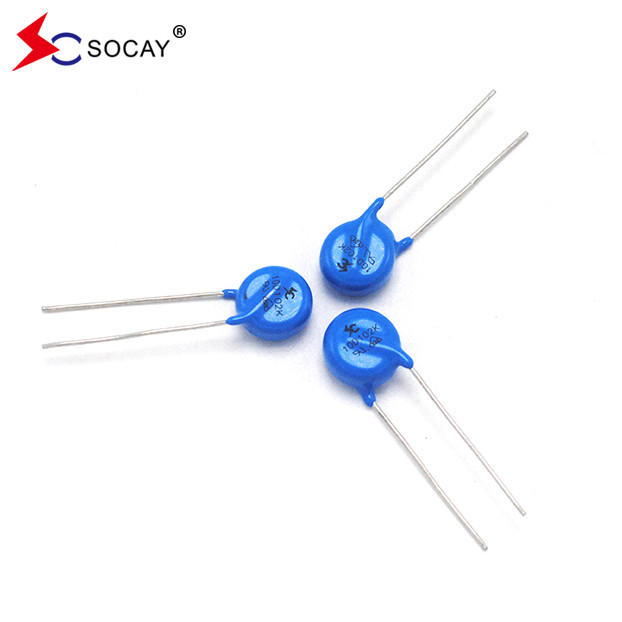

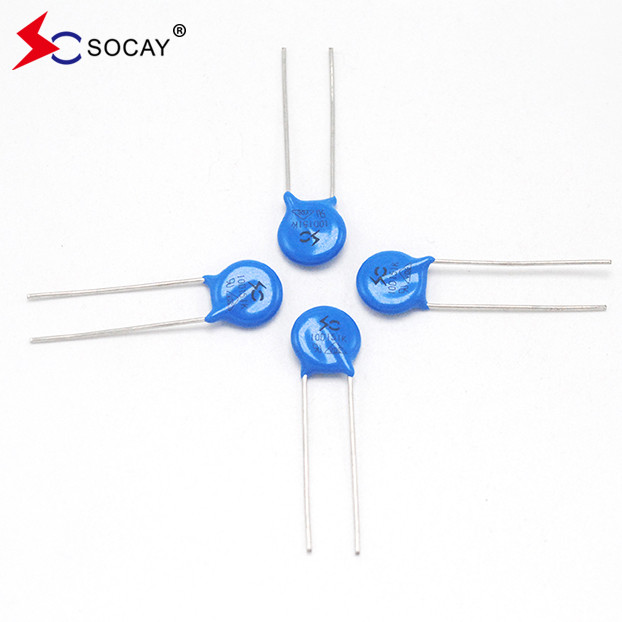

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Eletrônicos inteligentes ~ Varistores 10D471K 10D-471K Varistores 10D391K 07D220K 14D391K

Ficha de dados:10D Série_v2306.1.pdf

Descrição:

Os varistores com chumbo radial da série 10D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 3,5 KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.

Os parâmetros básicos do varistor são constituídos principalmente pelos seguintes 12 elementos::

1. Tensão nominal do varistor (V): refere-se ao valor da tensão através do varistor quando passa uma corrente de pulso de duração especificada (geralmente 1mA e duração inferior a 400mS).
2Relação de tensão: refere-se à relação entre o valor de tensão gerado quando a corrente do varistor é de 1 mA e o valor de tensão gerado quando a corrente do varistor é de 0,1 mA.
3. Tensão máxima limite (V): o valor máximo da tensão em ambas as extremidades do varistor sob a corrente máxima de pico de pulso Ip que o varistor pode suportar e a forma de onda especificada.
4Relação de tensão residual: quando a corrente que passa pelo varistor é de um certo valor, a tensão gerada em ambas as extremidades é chamada de tensão residual desse valor de corrente.A relação de tensão residual é a relação entre a tensão residual e a tensão nominal.
5Capacidade de fluxo (kA): A capacidade de fluxo, também chamada taxa de fluxo, refere-se ao valor máximo de pulso (pico) de corrente.
6Corrente de vazamento (mA): A corrente de vazamento, também chamada de corrente de espera, refere-se à corrente que flui através do varistor sob a temperatura especificada e a tensão máxima de CC.
7- coeficiente de tensão-temperatura: refere-se à taxa de variação da tensão nominal do varistor dentro da gama de temperaturas especificada (temperatura entre 20°C e 70°C), ou seja,quando a corrente através do varistor permanece constanteCoeficiente de temperatura corrente:refere-se à alteração relativa da corrente que flui através do varistor quando a temperatura muda 1°C quando a tensão através do varistor permanece constante.
8Coeficiente não linear de tensão: refere-se à relação entre o valor da resistência estática e o valor da resistência dinâmica do varistor sob uma determinada tensão externa.
9Resistência de isolamento: refere-se ao valor da resistência entre o fio de chumbo (pin) do varistor e a superfície isolante do resistor.
10Capacidade estática (PF): refere-se à capacidade inerente do próprio varistor.
11Potência nominal: Potência máxima quando a tensão do varistor muda menos de 10% após 1000 horas de funcionamento a uma temperatura ambiente específica de 85 °C.
12. Corrente de impulso máxima (8/20us): impacto no varistor com uma corrente de impulso específica (forma de onda de 8/20us) uma ou duas vezes (com um intervalo de 5 minutos de cada vez),para que a mudança na tensão do varistor ainda está dentro de 10% da corrente de entrada máxima.

Aplicações:
