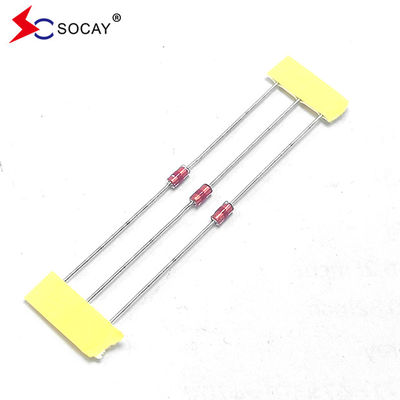

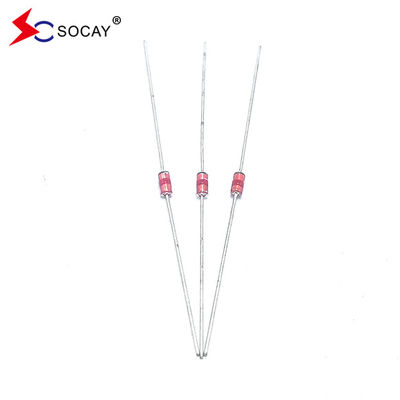

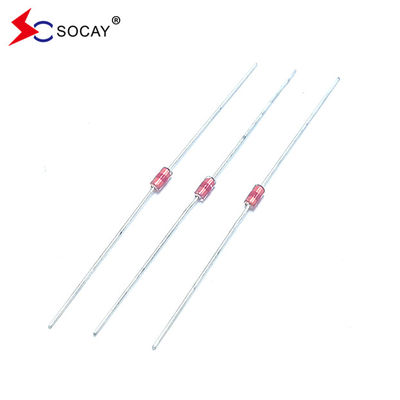

Protectores de falha de faísca de chumbo axial (SPG) SCA-141N Vs 140(98~182)V 1.0pF @8/20μS 500A
Ficha de dados:SCA_v2204.1.pdf
Descrição
SPG como tubo de descarga de gás, o seu uso de embalagem de vidro, as suas principais características são: pequeno volume, pequena capacitância do eletrodo, alta resistência de isolamento, faixa de tensão de ruptura opcional,velocidade de reacção lenta (alta tensão residual).
| ParteNúmero |
DC Spark-over
Voltagem
Vs(V)
|
Número mínimo
Isolamento
Resistência
IR (OHM) / DC
|
Número máximo
Capacidade
1KHZ-6Vmax
C (pF)
|
AumentarCRenda
Capacidade
8/20 μS
|
A vida da onda Teste |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160~240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300 ((240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480~720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Características:
|
u Corrente de vazamento de cerca de zero antes da tensão de travagem
u Menos deterioração no estado ligado/desligado.
u Alta capacidade de resistir a repetidos ataques de relâmpagos.
u Baixa capacitância do eléctrodo (≤ 1,0 pF) e elevado isolamento (≥ 100 MΩ).
Compatível com a RoHS.
Simetria bilateral.
u Temperatura, humidade e sensibilidade à luz.
u Temperatura de trabalho: -45°C a +85°C
u Temperatura de armazenagem: -45°C ~ +85°C
u Cumprir o nível MSL 1, por J-STD-020
|
Princípio de funcionamento
Paralelamente no circuito, quando o dispositivo não funciona, o valor de resistência é alto (GΩ), baixa capacidade equivalente pode ser considerada como circuito aberto, quase sem impacto no circuito.Quando há um pulso anormal, a resistência interna cai instantaneamente após atingir o valor da tensão de operação, e a corrente é liberada instantaneamente.volta ao estado de alta resistência, e o circuito funciona normalmente.
Aplicações:
Todos os tipos de produtos de energia,
isoladores, inversores, equipamentos médicos,
485 conversor, produtos de comunicação,
produtos de segurança.
| ParteNúmero |
Código de cores1 |
Código de cores2 |
Código de cores3 |
| SCA-141N |
Amarelo |
Negro |
- |
| SCA-201M |
Vermelho |
- |
- |
| SCA-301M |
Laranja |
- |
- |
| SCA-401M |
Amarelo |
- |
- |
| SCA-501M |
Verde |
- |
- |
| SCA-601M |
Azul |
- |
- |
| SCA-102M |
Negro |
- |
- |
Soldadura manual
Temperatura do ferro de solda: 350±5°C
Tempo de aquecimento: 3 segundos no máximo.
