Name: SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.7 (167 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Ponto: Protectores de espaçamento de faíscas

Tamanho da embalagem: SMD

CONTRA: 140 ((119~221) V

IR/DC: 100M/50V

c: 1.0pF

8/20 μS: 1000A

Teste de vida de surto: 10KV / 150A, > 200T

Destacar:

Protetores de falha de faísca SPG

Protectores SMD de falha de faísca

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: SCB-141N-SMD

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

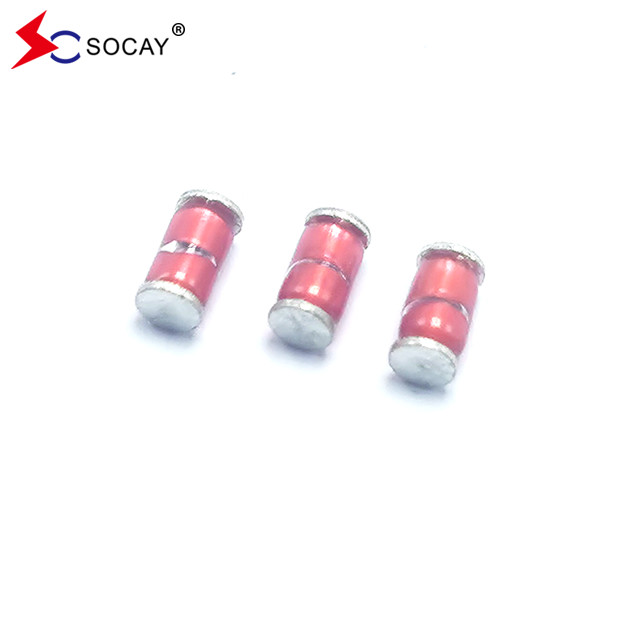

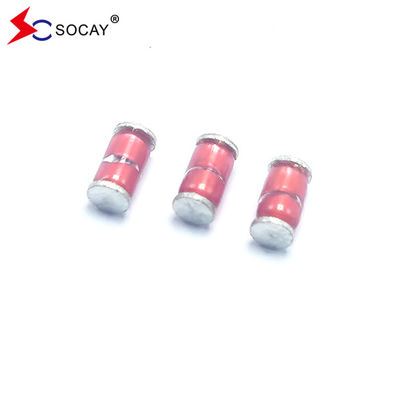

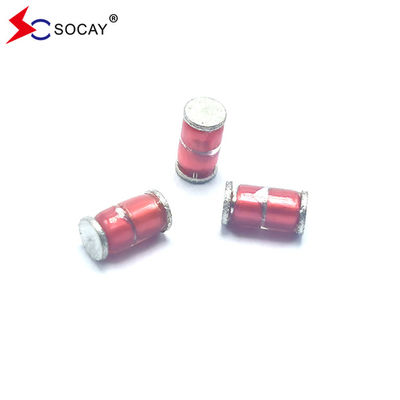

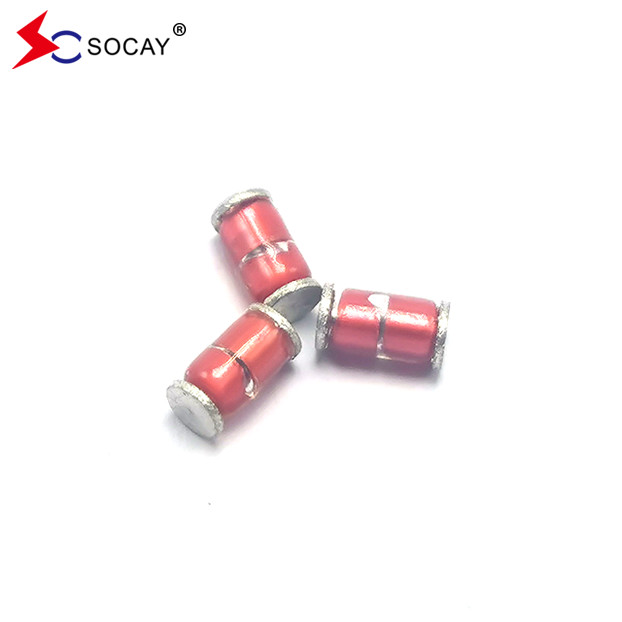

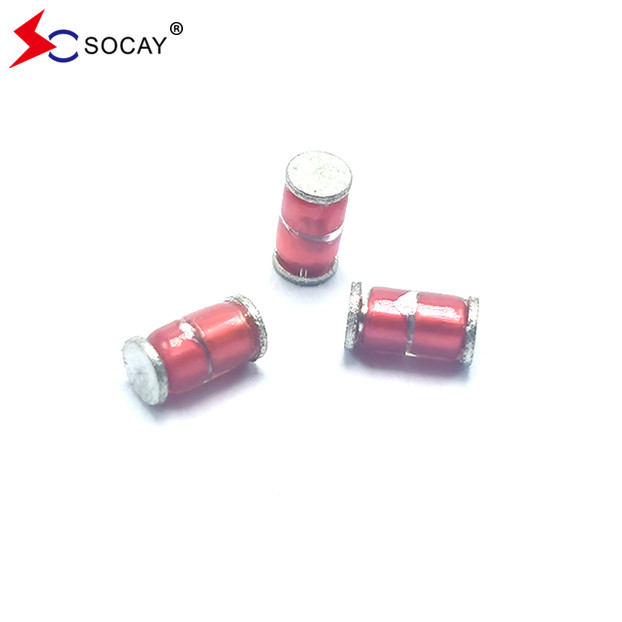

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Descrição de produto

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V

Ficha de dados:SCB-SMD_v2204.1.pdf

ParteNúmero	DC Spark-over Voltagem Vs(V)	Número mínimo Isolamento Resistência IR (OHM) / DC	Número máximo Capacidade 1KHZ-6Vmax C (pF)	AumentarCRenda Capacidade 8/20 μS	A vida da onda Teste
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M-SMD	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M-SMD	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Método de selecção/Nome do modelo

1Para saber a tensão de funcionamento do cliente, produto, porta de aplicação, nível de proteção.
2"Tensão de ruptura de corrente contínua mínima > 1,2 vezes a tensão de funcionamento normal de corrente contínua".
3"Escolha a embalagem, o tamanho e a taxa de escoamento do dispositivo de acordo com a porta de aplicação e o nível de proteção.

Aplicações:

Todos os tipos de produtos de energia, isoladores, inversores, equipamentos médicos, conversores 485, produtos de comunicação, produtos de segurança.

Números	Método de ensaio	Padrão
Tensão de ignição de corrente contínua	Medir a tensão de descarga inicial (Vs) aumentando gradualmente a tensão de corrente contínua aplicada. A corrente de ensaio é de 0,5 mA no máximo. E a tensão de corrente contínua sobe dentro de 100V/s ((Vs<1000V) ou 500V/s ((Vs≥1000V).	Taxa de variação, dentro de ± 30% resistência ao isolamento e capacidade, Conforme as especificações.
Resistência ao isolamento	Medir a resistência de isolamento através do terminal a tensão normal, mas a tensão de ensaio não excede a tensão de ignição de corrente contínua.
Capacidade	Medir a capacitância eletrostática aplicando uma tensão inferior a 6 V (a 1 KHz) entre os terminais.
Vida estática	10KV com 1500pf condensador é descarregado através de 2KΩ resistor. 200 vezes em um intervalo de 10sec.	△Vs/Vs≤30% Características de outros elementos devem corresponder ao valor especificado
Corrente de sobretensão Capacidade	1.2/50μs e 8/20μs, 1000A, ligados electricamente a uma resistência (1 a 2 Ω), ±5 vezes, cada intervalo de tempo 60 segundos.	Sem rachaduras nem falhas
Resistência ao frio	Medição após -40°C/1000 HRS e temperatura normal/2 HRS.	As características estão em conformidade com as especificações
Resistência ao calor	Medição após 125°C /1000 HRS e temperatura normal/2 HRS.
Resistência à umidade	Medição após umidade 90~95°C ((45°C)) /1000 HRS e temperatura normal/2 HRS.
Ciclo de temperatura	10 vezes repetição do ciclo -40°C /30min →normal, temperatura/2 min →125°C/30min, medição após temperatura/2 HRS normal.
Capacidade de soldar	Aplicar fluxo e mergulhar na solda fundida a 230 ± 5 °C durante 3 segundos até ao ponto a 1,5 mm do corpo.	O fio de chumbo é uniformemente coberto por solda
Calor da solda	Medição após o fio de chumbo ser mergulhado até um ponto de 1,5 mm do corpo na solda a 260 ± 5 °C durante 10 segundos	Conforme especificação nominal
Força de puxar	Aplicar carga de 0,5 kg durante 10 segundos	O chumbo não deve ser retirado para quebrar
Força flexural	Dobrar o fio de chumbo no ponto de 2 mm do corpo sob carga de 0,25 e voltar ao seu ponto original.	O chumbo não deve ser retirado para quebrar

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

Os principais produtos da SOCAY incluem uma gama completa de tubos de descarga de gás cerâmico (GDT), diodos de supressão transitória (diodos TVS), supressor ESD, supressores de ondas tiristóricas (TSS),Protectores de espaçamento de faíscas (SPG), Varistores (MOV), Chip Varistors (MLV), PTC resetable fuse, termistores de coeficiente de temperatura negativa (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode, etc.Desde a concepção do circuito até ao ensaio do produto (e fornecer relatórios de ensaio)Com excelente qualidade e serviço, a SOCAY ganhou elogios dos clientes e respeito da indústria.
