Casa /Produtos/Fusível Resettable de PPTC/Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping

Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping

4000pcs
MOQ
negotiable
preço
Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Fusível Resettable de PPTC
Tipo de embalagem: SMD0603
Eu aguento.: 0,02A
Eu tropeço.: 0,06A
V max: 30V
- Até ao máximo.: 20A
Tipo.: 0.5W
Tempo máximo de viagem da corrente: 0.2A
Tempo máximo de viagem: 1sec
Resistência min: 12Ω
Resistência máxima: 70Ω
Destacar:

Fusível reiniciável montado na superfície PPTC

,

Fusível reiniciável montado na superfície 0
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL, TUV, REACH, RoHS, ISO
Número do modelo: O número de veículos deve ser indicado.
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

Instalação de superfície PPTC reiniciável SCF002-0603RB 0.02A 30Vmax Descolagem mais rápida 0603 Dimension Solid Stat



Ficha de dados:SCF0603RB Série_v2108.1.pdf



Número da parte Mantenha corrente Corrente de viagem Voltagem nominal Corrente máxima Poder típico

Tempo máximo

Para Trip

 Resistência
  Eu...Aguardar(A) Eu...viagem(A)

VMax.

(Vdc)

Eu...Max.

(A)

PTipo.

(W)

Corrente

(A)

Tempo

(Sec.)

RMin

(Ω)

R1max

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
O número de veículos deve ser indicado. 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
O número de veículos aéreos 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
A partir de 1 de janeiro de 2014: 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
O número de veículos deve ser indicado no anexo I. 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
O número de veículos aéreos 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
O valor da taxa de juro deve ser igual ou superior a: 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
SCF025-0603RB 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
O número de veículos aéreos 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
O número de unidades de produção deve ser igual ou superior a: 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
O número de veículos aéreos 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

Eu... AguardarO dispositivo de corrente máxima não irá disparar em 25°C ainda no ar.

Eu... viagem= Corrente de desvio. Corrente mínima a que o dispositivo irá sempre desligar em 25°C ainda no ar.

V Max.= Voltagem de funcionamento máxima que o dispositivo pode suportar sem danos a uma corrente nominal (Imax).

Eu... Max.= Corrente máxima de falha que o dispositivo pode suportar sem danos na tensão nominal (Vmax).

P dtipo=Disposição máxima de potência quando o dispositivo estiver no estado activado em 25°C ambiente de ar imóvel a tensão nominal.

R Min= Resistência mínima do dispositivo antes do arranque a 25°C. Não.

R 1max= A resistência máxima do dispositivo é medida uma hora após o refluxo.

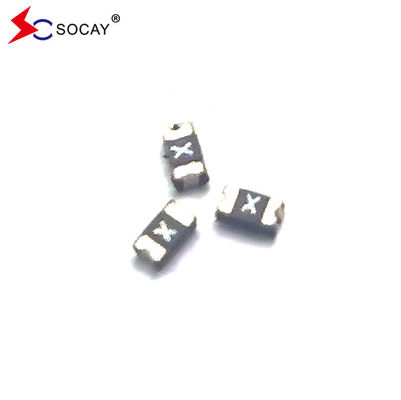

Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping 0



Características:

Compatível com a RoHS e livre de halogênio

0603 Dimensão, Montável na superfície, Estado sólido

u Corrente de funcionamento: 0,01A ~ 0,50A

u Tensão máxima: 6V ~ 30Vdc

u Temperatura de funcionamento: -40°C ~ + 85°C







TestePonto Condições de ensaio Aceita. / Critérios de rejeição
Resistência No ar imóvel @ 25°C RMin≤R≤R1Max.
Tempo de viagem Corrente especificada, VMax., 25°C T≤Tempo máximo de viagem
Corrente de retenção 30min, às IH Sem viagem.
Ciclo de vida da viagem VMax.Eu...Max., 100 ciclos Sem arco ou queimação
Perseverança na viagem VMax., 1 hora Sem arco ou queimação



Materiais terminais De aço inoxidável
Zona de solda Cumprir as especificações de EIA RS 186-9E e ANSI/J-STD-002 Categoria 3.



TestePonto Condições de ensaio Mudança de resistência
Envelhecimento passivo 85°C, 1000 horas ± 10%
Humidade Envelhecimento 85°C/85%RH.100 horas ± 5%
Choque térmico

MIL-STD-202, Método 107G

+85°C/-40°C, 20 vezes

 ±33% de alteração da resistência típica
Resistência aos solventes MIL-STD-202, método 215 Nenhuma mudança.
Vibração ML-STD-883C, Condição de ensaio A Nenhuma mudança.



Modelo Temperatura de funcionamento ambiente máxima (°C)
  - 40 - 20 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
O número de veículos deve ser indicado. 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
O número de veículos aéreos 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
A partir de 1 de janeiro de 2014: 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
O número de veículos deve ser indicado no anexo I. 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
O número de veículos aéreos 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
O valor da taxa de juro deve ser igual ou superior a: 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0603RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
O número de veículos aéreos 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
O número de unidades de produção deve ser igual ou superior a: 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
O número de veículos aéreos 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

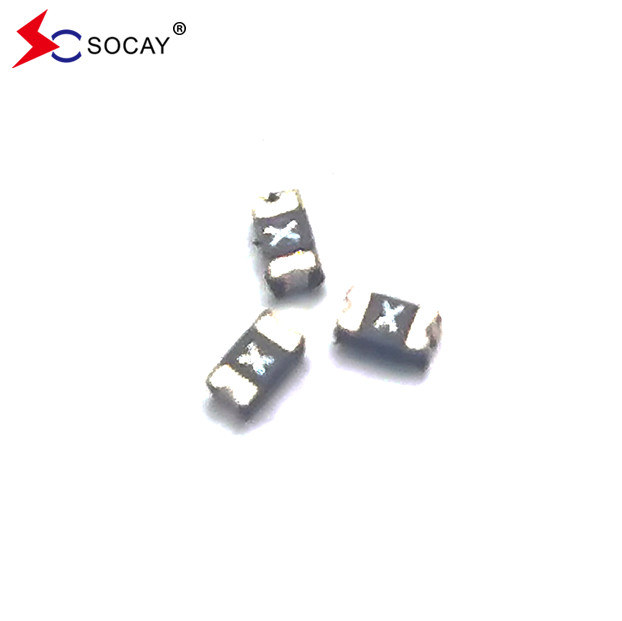

Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping 1

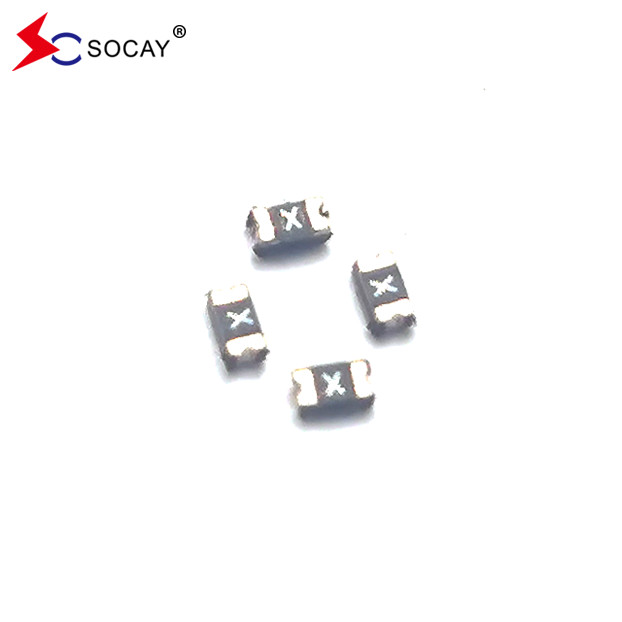

Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping 2

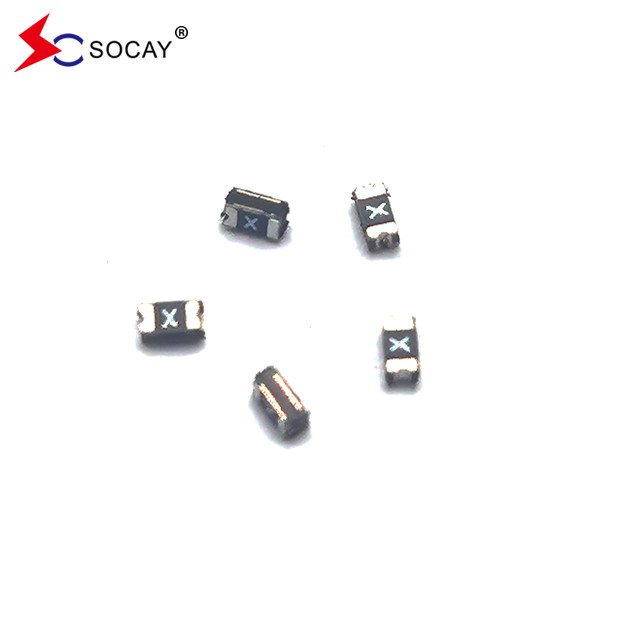

Fusível de montagem de superfície PPTC SCF002-0603RB 0.02A 30Vmax Faster Tripping 3



Número da parte Quantidade Número da parte Quantidade
SCF001-0603RB 4000 PCS O valor da taxa de juro deve ser igual ou superior a: 5000 PCS
O número de veículos deve ser indicado. 4000 PCS SCF025-0603RB 5000 PCS
O número de veículos aéreos 5000 PCS O número de veículos aéreos 5000 PCS
A partir de 1 de janeiro de 2014: 5000 PCS O número de unidades de produção deve ser igual ou superior a: 5000 PCS
O número de veículos deve ser indicado no anexo I. 5000 PCS SCF040-0603RB 4000 PCS
O número de veículos aéreos 5000 PCS O número de veículos aéreos 4000 PCS



etiqueta:

Fusível reiniciável SMD

Fusível Resettable da montagem de superfície

PPTC de polímero reiniciável
