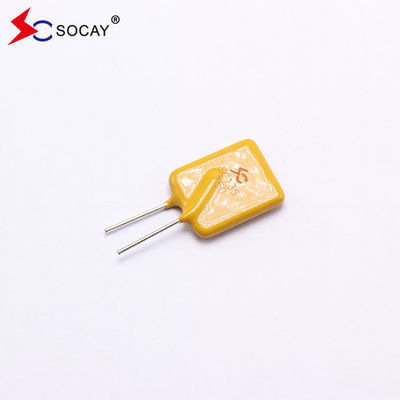

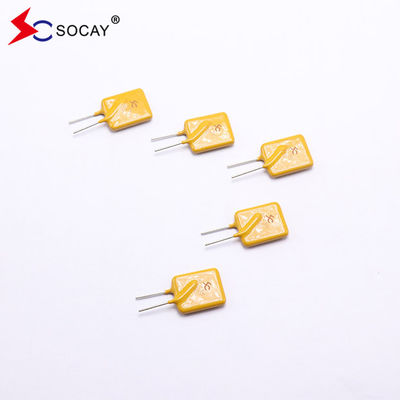

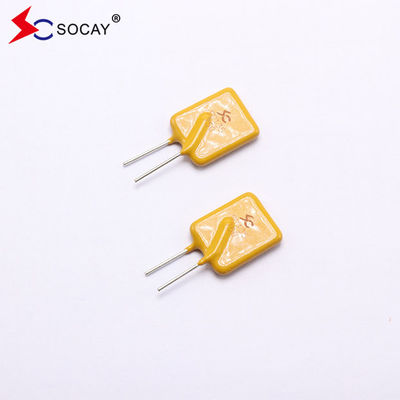

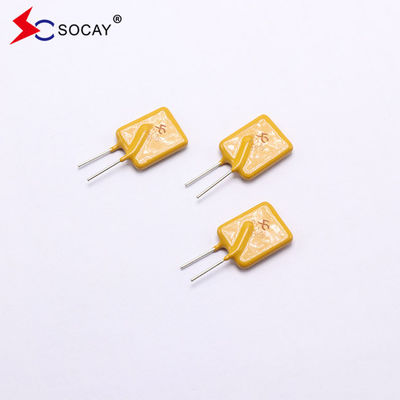

SOCAY Polímero reiniciável PPTC SC135-750SZ0D Corrente de operação 0,75A Para portas de alimentação
PPTC de polímero reiniciável- Não.Ficha de dados:SC135-750SZ0D_v912.1.pdf
Parâmetros elétricos:
| Número da parte |
Eu...Aguardar(A) |
Eu...viagem(A) |
VMax.
(Vdc)
|
Eu...Max.
(A)
|
Pdtipo
(W)
|
Tempo máximo
Para Trip
|
Rexistência |
| PPTC de polímero reiniciável |
|
|
|
|
|
Corrente
(A)
|
Tempo
(S)
|
RMin
(Ω)
|
RMax.
(Ω)
|
R1Max.
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
Sobre os PPTC
O coeficiente de temperatura positiva polimérico é um tipo de elemento de proteção eletrônica contra sobrecorrência, que é feito de polímero orgânico de alto polímero sob a condição de alta pressão,reação de alta temperatura e vulcanização, após dopagem com materiais de partículas condutoras e processados por tecnologia especial.enquanto o fusível de auto-recuperação tem proteção contra sobreaquecimento por sobrecorrência, recuperação automática de funções duais.
Padrão de trabalho PPtcs
Padrão de trabalho do PPTC
Conectado em série ao circuito, quando há uma corrente anormal, o valor da resistência aumenta momentaneamente e age como um limitador de corrente.volta a um estado de baixa resistência e o circuito funciona normalmente..
Características do PPTC de polímero reiniciável:
|
u Compatível com a RoHS e sem halogênio
u Dispositivos com chumbo radial
u Material isolante epóxi-polímero, resistente à chama, curado, que satisfaz os requisitos UL94V-0
u Corrente de funcionamento do fusível reiniciável PPTC: 0,90A, Tensão máxima: 60Vdc, Temperatura de funcionamento: -40°C a +85°C
|
Aplicações PPTC de polímeros reiniciáveis:
|
u Hubs USB, portas e periféricos
Portas de alimentação
u portas IEEE1394
u Proteção do motor
u Computadores e periféricos
u Eletrónica geral
|
Gráfico de variação da temperatura IAguardar(A):
| Temperatura de funcionamento ambiente |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Redução percentual |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedimentos de ensaio e requisitos:
| Teste |
Condições de ensaio |
Critérios de aceitação/rejeição |
| Resistência |
No ar imóvel @25±2°C |
Rmin≤R≤Rmax |
| Mantenha corrente |
60 min, em Ihold, no ar imóvel @25±2°C |
Sem viagem. |
| Tempo de viagem |
Corrente especificada, Vmax, @25±2°C |
T≤Tempo máximo de viagem |
| Ciclo de vida da viagem |
Vmax, Imax, 100 ciclos |
Sem arco ou queimação |
| Perseverança na viagem |
Vmax, 24 horas |
Sem arco ou queimação |
Especificações físicas do PPTC de polímeros reiniciáveis:
| Material de chumbo |
0.03-1.85A Aço revestido de cobre
2.50-5.00A Cobre revestido de estanho
|
| Características da solda |
Capacidade de soldar de acordo com o MIL-STD-202, método 208E |
| Material isolante |
O polímero epóxi curado, retardador de chama, cumpre os requisitos da norma UL 94V-0. |
| Rótulo do dispositivo |
Marcado com SC, tensão, corrente nominal |
Embalagem PPTC de polímero reiniciável
| Número da parte |
Quantidade (pcs/rolo) |
|
SC135-750SZ0D
|
500 |
Os principais produtos da SOCAYInclui uma gama completa de tubos de descarga de gases cerâmicos (GDT), diodos de supressão transitória (diodos TVS), supressor ESD, supressores de ondas de tiristor (TSS), protetores de falhas de faísca (SPG), varistores (MOV),Variadores de chip (MLV), PTC resetable fuse, termistores de coeficiente de temperatura negativa (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode, etc. Do projeto de circuito para testes de produto (e fornecer relatórios de teste),Com excelente qualidade e serviço, a SOCAY ganhou elogios dos clientes e respeito da indústria.
